申请日2011.11.09
公开(公告)日2013.05.01
IPC分类号E03F5/10
摘要

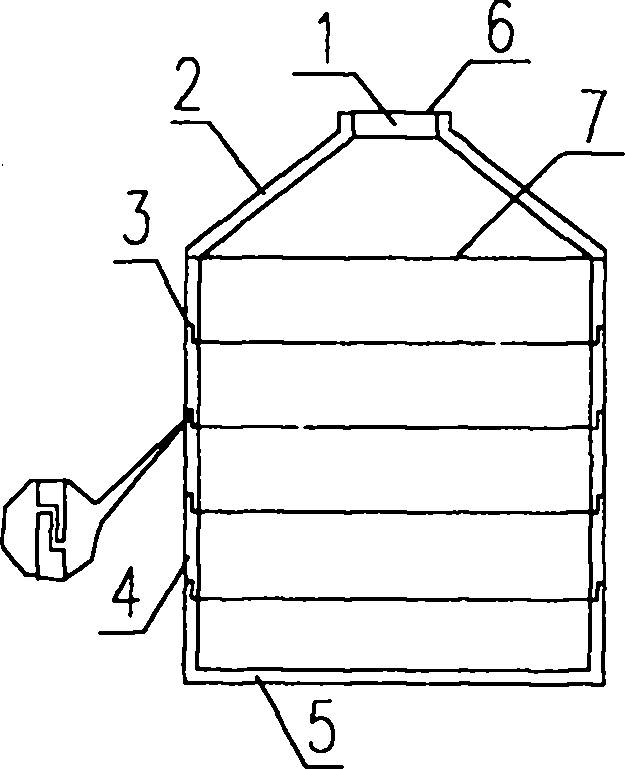

钢筋混凝土预制楔形接口污水处理装置，该污水处理装置由钢筋混凝土预制圆锥台、空心圆柱形钢筋混凝土预制圈、带底空心圆柱形钢筋混凝土预制圈组成，由楔形接口连接，形成一整体，圆锥台顶盖包括上底面和下底面，圆锥台顶盖上底面直径为400mm，下底面直径为1500mm、2000mm或2500mm，锥台高度为500mm，该圆锥台顶盖为钢筋混凝土结构，用以承接上部取样孔，圆锥台下部与空心圆柱形钢筋混凝土预制圈连接，每节空心圆柱形钢筋混凝土预制圈孔径为1500mm、2000mm或2500mm，高度500mm，污水处理装置最下部为带底空心圆柱形钢筋混凝土预制圈，孔径为1500mm、2000mm或2500mm，高度500mm，形成钢筋混凝土预制楔形接口污水处理装置。
权利要求书
1.钢筋混凝土预制楔形接口污水处理装置，该污水处理装置由钢筋混凝土预制圆锥台、空心圆柱形钢筋混凝土预制圈、带底空心圆柱形钢筋混凝土预制圈组成，由楔形接口连接，形成一整体，圆锥台顶盖包括上底面和下底面，圆锥台顶盖上底面直径为400mm，下底面直径为1500mm、2000mm或2500mm，锥台高度为500mm，圆锥台下部与空心圆柱形钢筋混凝土预制圈连接，每节空心圆柱形钢筋混凝土预制圈孔径为1500mm、2000mm或2500mm，高度500mm，污水处理装置最下部为带底空心圆柱形钢筋混凝土预制圈，孔径为1500mm、2000mm或2500mm，高度500mm，形成钢筋混凝土预制楔形接口污水处理装置。
说明书
钢筋混凝土预制楔形接口污水处理装置
所属技术领域
本实用新型涉及钢筋混凝土预制楔形接口污水处理装置。采用该装置实现预制污水处理装置的快速安装，保证地面动静荷载的承压能力，属于建筑科学领域。
背景技术
目前，公知的污水处理装置在结构上一般采用钢筋混凝土现浇平顶盖，这种施工工艺是在施工现场，需要支模、绑扎钢筋、混凝土灌注、养护、拆模等工序。由于施工技术水平的差异，施工周期长，影响地面交通和住户使用;现场制作浪费大量的工作时间，劳动效率不高。
发明内容
为了克服安装过程中的施工技术水平差异，避免现场制作浪费大量的工作时间，缩短施工周期，最大限度减少对地面交通和住户使用的影响，提高劳动效率等现象。本实用新型提供钢筋混凝土预制楔形接口污水处理装置，该污水处理装置由钢筋混凝土预制圆锥台、空心圆柱形钢筋混凝土预制圈、带底空心圆柱形钢筋混凝土预制圈组成，由楔形接口连接，形成一整体，该装置不仅能有效实现污水处理装置的施工要求，而且节省了现场加工制作时间，减少了工人劳动量，提高了工作效率，更重要的是预制安装出来的钢筋混凝土圆锥台顶盖、圈、底，固定牢靠，施工快速，能够承受地面动静荷载，符合施工验收规范，满足了施工质量要求，克服了现场制作存在的众多不足。
本实用新型解决其技术问题所采用的技术方案是：为满足现场快速施工安装需要，生产制作出钢筋混凝土预制楔形接口有污水处理装置，该污水处理装置由钢筋混凝土预制圆锥台、空心圆柱形钢筋混凝土预制圈、带底空心圆柱形钢筋混凝土预制圈组成，圆锥台顶盖包括上底面和下底面，圆锥台顶盖上底面直径为400mm，下底面直径为1500mm、2000mm或2500mm，锥台高度为500mm，该圆锥台顶盖为钢筋混凝土结构，用以承接上部取样孔，圆锥台下部与空心圆柱形钢筋混凝土预制圈连接，每节空心圆柱形钢筋混凝土预制圈孔径为1500mm、2000mm或2500mm，高度500mm，污水处理装置最下部为带底空心圆柱形钢筋混凝土预制圈，孔径为1500mm、2000mm或2500mm，高度500mm，形成工厂化钢筋混凝土预制楔形接口污水处理装置。楔形接口可以克服平接接口可能出现漏水的缺陷。并从根本上克服了传统的现场加工制作的先天不足。
本实用新型的有益效果是，可以快速完成污水处理装置施工系统，实现污水装置现场直接安装，规格齐全，工厂化预制，美观、大方，节省了现场制作成本和养护时间，减少了工人劳动量，提高了工作效率，更重要的是楔形接口可以克服平接接口可能出现漏水的缺陷。该装置标准化程度高，固定牢靠，承载力强，符合施工验收规范，满足了施工质量要求。
