申请日2011.12.23
公开(公告)日2012.08.22
IPC分类号F23C10/00; F23K3/00; F23G7/00; F23C10/22
摘要

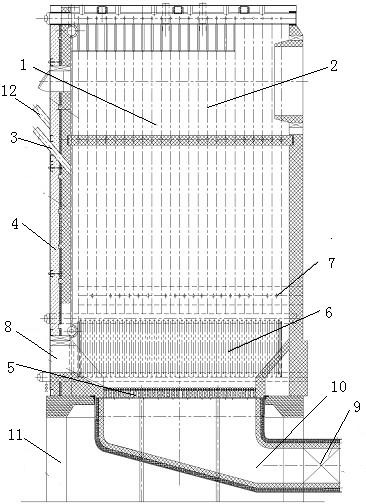

本实用新型提供一种用于工业燃烧并能处理工业污泥的水煤浆悬浮流化燃烧锅炉，其包括：固定在地面上的支撑钢架;安装在支撑钢架上的锅炉主体，锅炉主体包括：炉墙、悬浮燃烧室、飞灰分离循环装置、布风装置和点火装置;其中，左右侧的炉墙设置燃烧室受热管及二次风口，锅炉主体底部设有非均等布风装置，布风装置下面设置一次进风口和点火装置;前侧的炉墙设置水煤浆播洒器及媒体床料投料口;所述锅炉前侧的炉墙上还安装有污泥投料器，能够较好实现燃烧锅炉对工业污泥进行处理。
权利要求书
1.一种处理工业污泥的水煤浆悬浮流化燃烧锅炉，包括： 固定在地面上的支撑钢架; 安装在支撑钢架上的锅炉主体，锅炉主体包括： 炉墙、悬浮燃烧室、飞灰分离循环装置、布风装置和点火装置; 其中，左右侧的炉墙设置燃烧室受热管及二次风口，锅炉主体底部设有非均等布风装置，布风装置下面设置一次进风口和点火装置; 前侧的炉墙设置水煤浆播洒器及媒体床料投料口; 其特征在于，所述锅炉前侧的炉墙上还安装有污泥投料器。
2.根据权利要求1所述处理工业污泥的水煤浆悬浮流化燃烧锅炉，其特征在于，所述污泥投料器包括：污泥输料管、污泥进料斗、送风管和传动装置，其中，污泥进料斗连通在污泥输料管上，送风管安装在污泥输料管端口，传动装置和污泥输料管配合。
3.根据权利要求2所述处理工业污泥的水煤浆悬浮流化燃烧锅炉，其特征在于，所述污泥投料器和水煤浆播洒器轴向平行。
4.根据权利要求3所述处理工业污泥的水煤浆悬浮流化燃烧锅炉，其特征在于，所述污泥传动装置包括：马达、变速箱和无轴螺旋体，变速箱和马达连接，变速箱上设有输出轴，无轴螺旋体通过输出轴和变速箱连接。
5.根据权利要求4所述处理工业污泥的水煤浆悬浮流化燃烧锅炉，其特征在于，所述送风管和污泥输料管轴线夹角为30°。
6.根据权利要求2、3、4或5所述处理工业污泥的水煤浆悬浮流化燃烧锅炉，其特征在于，所述送风管内安装旋流片，旋流片安装在送风管和污泥输料管交汇的端口。
说明书
处理工业污泥的水煤浆悬浮流化燃烧锅炉
技术领域
本实用新型涉及一种工业锅炉，尤其是一种以水煤浆为燃料，进行悬浮流化燃烧，同时又能够合理处理工业污泥的锅炉。
背景技术
污泥主要是指酿造、制药、纺织、印染等行业生产产生大量污水和城市生活污水处理厂在水处理过程中产生的泥浆状废弃物，其中既含有一定数量的碳源，又含有重金属等有害物质，危害性很大。随着全国经济的快速发展和人口的不断增长，污泥的产生量不断增加，如何科学的处理总量巨大的污泥，实现其减量化、无害化、资源化和稳定化，已成为一个重要且迫切需要解决的环保问题。
焚烧法正是顺应这种趋势而产生的很有前途的污泥处理方法，而循环流化燃烧技术又由于它在替代燃料、处理各种废弃物和保护环境等方面的独特优势而备受关注。而水煤浆悬浮流化燃烧技术是现在工业锅炉中技术领先的一种高效节能技术，所以可以在水煤浆悬浮流化燃烧过程中加入工业污泥对其进行处理。不仅可以有效处理工业污泥，而且还可以将工业污泥中的有机物进行燃烧，达到变废为宝的目的。但是，现在还没有一个和上述工艺合理配套的设备，使得上述工艺无法有效进行。
实用新型内容
本实用新型的目的在于提供一种对工业污泥综合利用的处理工业污泥的水煤浆悬浮流化燃烧锅炉。
为了解决上述问题，本实用新型提供的技术方案是，处理工业污泥的水煤浆悬浮流化燃烧锅炉，包括：固定在地面上的支撑钢架;安装在支撑钢架上的锅炉主体，锅炉主体包括：炉墙、悬浮燃烧室、飞灰分离循环装置、布风装置和点火装置;其中，左右侧的炉墙设置燃烧室受热管及二次风口，锅炉主体底部设有非均等布风装置，布风装置下面设置一次进风口和点火装置;前侧的炉墙设置水煤浆播洒器及媒体床料投料口;所述锅炉前侧的炉墙上还安装有污泥投料器;
优选方案，所述污泥投料器包括：污泥输料管、污泥进料斗、送风管和传动装置，其中，污泥进料斗连通在污泥输料管上，送风管安装在污泥输料管端口，传动装置和污泥输料管配合;
优选方案，所述污泥投料器和水煤浆播洒器轴向平行;
优选方案，所述污泥传动装置包括：马达、变速箱和无轴螺旋体，变速箱和马达连接，变速箱上设有输出轴，无轴螺旋体通过输出轴和变速箱连接;
优选方案，所述送风管和污泥输料管轴线夹角为30°;
改进方案，所述送风管内安装旋流片，旋流片安装在送风管和污泥输料管交汇的端口;
和现有技术相比，本实用新型产生的有益效果是，在锅炉前侧的墙壁上安装污泥投料器，可以使锅炉实现对污泥的综合利用的效果，污泥投料器通过传动装置可以实现污泥在污泥输料管内的传输，设置送风管，送风管内安装旋流片，可以实现良好的喷洒效果。
