申请日2011.12.23
公开(公告)日2012.08.22
IPC分类号C02F9/14; C02F1/44; C02F3/30
摘要
本实用新型提供一种污水的膜生物处理装置，包括一废水调节池、一与该废水调节池连接的序批式反应器、及一外置超滤膜，所述外置超滤膜上设置有一进料口、一回流口及一出流口，该进料口及回流口分别与序批式反应器通过管道连接。本实用新型的优点在于：不仅抗冲击负荷能力强、脱氮效率高、可适应不同脱氮负荷要求;而且保证了渗透液的出水水质。
权利要求书
1.一种污水的膜生物处理装置，包括一废水调节池，其特征在于：还包 括一与该废水调节池连接的序批式反应器、及一外置超滤膜，所述外置超滤 膜上设置有一进料口、一回流口及一出流口，该进料口及回流口分别与序批 式反应器通过管道连接。
说明书
一种污水的膜生物处理装置
【技术领域】
本实用新型涉及一种污水的处理装置，尤其涉及一种污水的膜生物处理 装置。
【背景技术】
一直以来，垃圾渗滤液等高氨氮、高有机物浓度的废水处理都是技术难 点。近年来，随着各行业污染物排放标准的制订并实行，对高浓度有机废水 的处理提出了更严格的要求。传统的生物处理技术已较难达到达标处理，作 为废水物理与生物处理技术的优势组合，出水水质好且占地面积小的生物反 应器被越来越多的应用于工程实际中。
现有的生物反应器都是由空间控制的，而序批式反应器(SBR)与其他 生物反应器最大的不同是对反应器的控制由空间转向时间，其生物反应的基 本原理是在于控制不同时段的溶解氧值，以期达到微生物分解有机物最优化， 控制技术的发展使SBR技术日臻完备，能达到高效节能的效果。
目前利用生物法处理污水时常用缺氧一好氧生物处理技术(A/O)，该处 理技术存在如下不足：①A/O池为推流型活性污泥法，稀释倍数有限，且A 池与O池独立设置，导致池内微生物菌群类型单一，活性较差，因而抗冲击 负荷能力差;②A池与O池容积固定，调节不便，脱氮机动性差，当进水总 浓度变化时，无法灵活调整反硝化及硝化区容积，出水水质不能保证;③反 硝化脱氮效率依赖于数倍于进水水量的硝化液的回流，不仅耗能，而且存在 脱氮效率上限。因此，本领域技术人员需要研究一种用以解决上述问题的技 术方案。
【实用新型内容】
本实用新型所要解决的技术问题在于提供一种结构简单的污水的膜生物 处理装置，不仅抗冲击负荷能力强、脱氮效率高、可适应不同脱氮负荷要求; 而且保证了渗透液的出水水质，不会因过滤而对膜造成污染。

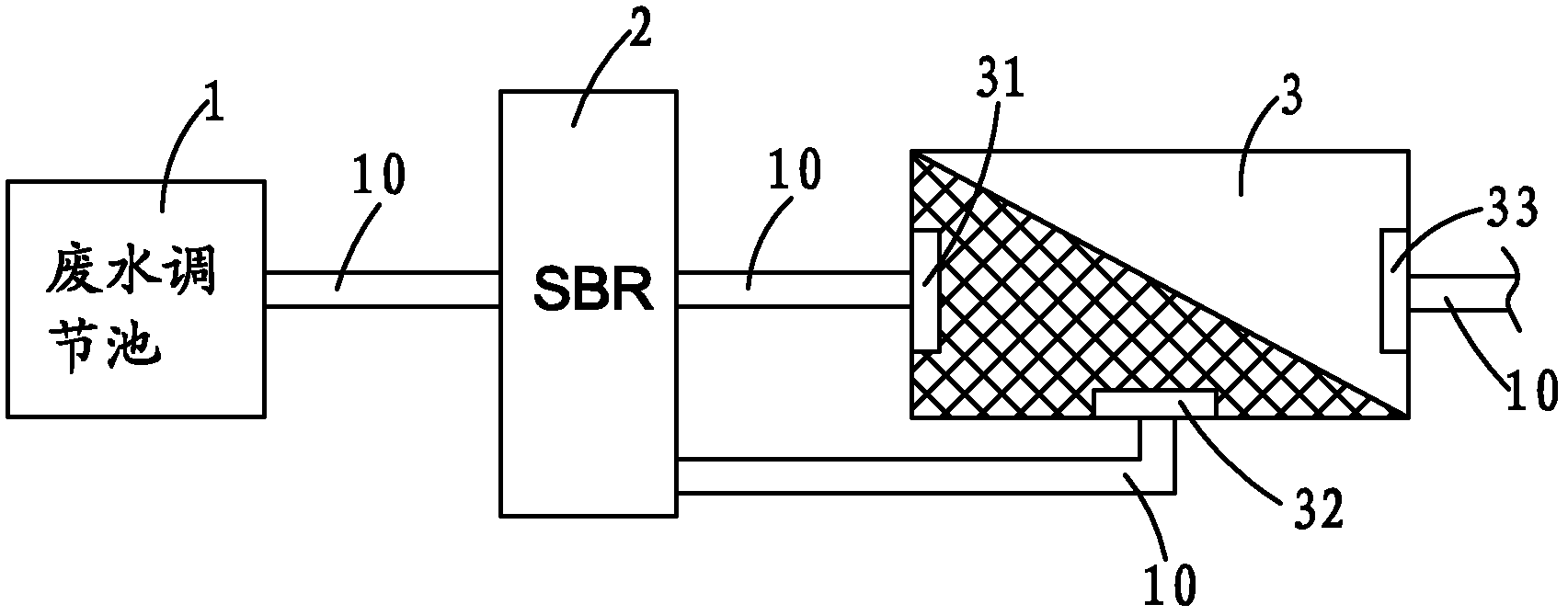

本实用新型是通过以下技术方案解决上述技术问题的：一种污水的膜生 物处理装置，包括一废水调节池、一与该废水调节池连接的序批式反应器、 及一外置超滤膜，所述外置超滤膜上设置有一进料口、一回流口及一出流口， 该进料口及回流口分别与序批式反应器通过管道连接。
本实用新型一种污水的膜生物处理装置的有益效果在于：采用序批式反 应器对废水进行有机物降解、硝化和反硝化脱氮，不仅抗冲击负荷能力强、 脱氮效率高，而且可适应不同脱氮负荷要求;利用外置超滤膜在保证了渗透 液的出水水质的同时，不会因过滤而对膜造成污染;另外，还具有装置结构 简单的特点。
