申请日2012.02.16
公开(公告)日2012.11.21
IPC分类号C02F9/14
摘要
本实用新型提供的半短程硝化/厌氧氨氧化城市污水脱氮除磷装置，属于污水生物处理技术领域，所述装置包括顺序串联的原水水箱、除有机物SBR反应器、第一调节水箱、半短程硝化SBR反应器、第二调节水箱和自养脱氮UASB反应器;将污泥按污泥龄分开，避免了异养菌的快速繁殖对自养脱氮菌群的影响，硝化系统采用半段短程硝化，使其更易稳定维持短程，保证硝化系统的亚硝化率，为系统脱氮稳定性提供保障。将厌氧氨氧化技术应于生活污水的深度脱氮处理中，使耗氧量与传统脱氮方式相比降低60%，并无需外加碳源，无需中和剂，实现了高效低能耗的城市污水处理。
权利要求书

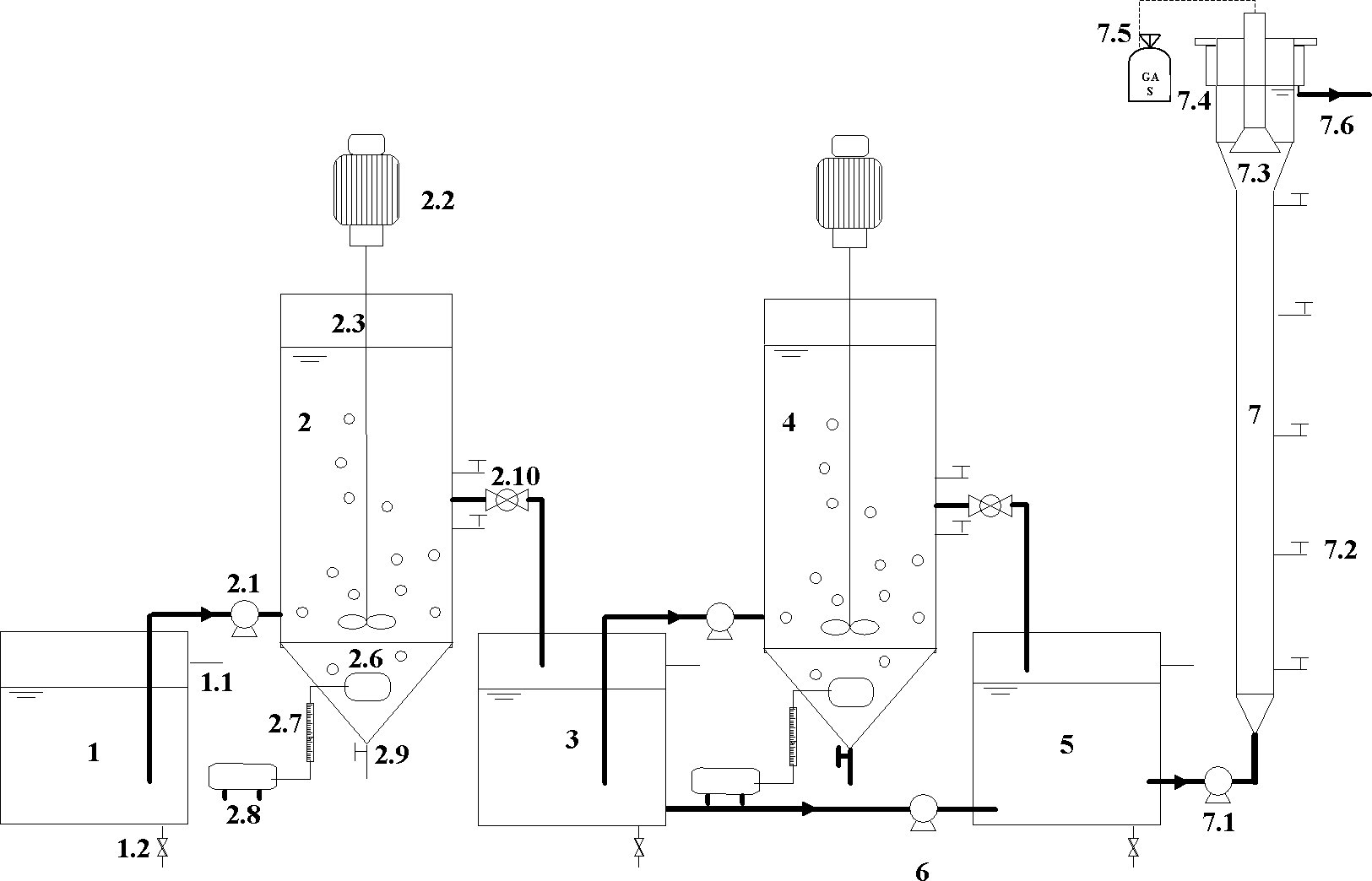

1.半短程硝化/厌氧氨氧化城市污水脱氮除磷装置，其特征在于，包括顺序串联的原水水箱、除有机物SBR反应器、第一调节水箱、半短程硝化SBR反应器、第二调节水箱和自养脱氮UASB反应器;其中，所述原水水箱通过进水泵与除有机物SBR反应器相连;除有机物SBR反应器出水阀与第一调节水箱相连;第一调节水箱通过进水泵与半短程硝化SBR反应器相连;半短程硝化SBR反应器出水阀与第二调节水箱相连;第一调节水箱底部通过超越管与第二调节水箱相连并配有蠕动泵调节流量;最终第二调节水箱中污水进入自养脱氮UASB反应器。
2.根据权利要求1所述的半短程硝化/厌氧氨氧化城市污水脱氮除磷装置，其特征在于，所述除有机物SBR反应器内置有搅拌装置、曝气头、气体流量计、曝气泵、出水管和出水阀门。
3.根据权利要求1所述的半短程硝化/厌氧氨氧化城市污水脱氮除磷装置，其特征在于，所述半短程硝化SBR反应器内置有搅拌装置、曝气头、气体流量计、曝气泵、出水管和出水阀门。
4.根据权利要求1所述的半短程硝化/厌氧氨氧化城市污水脱氮除磷装置，其特征在于，所述原水水箱为封闭箱体，设有溢流管和放空管。
5.根据权利要求1所述的半短程硝化/厌氧氨氧化城市污水脱氮除磷装置，其特征在于，所述第一调节水箱为封闭箱体，设有溢流管和放空管。
6.根据权利要求1所述的半短程硝化/厌氧氨氧化城市污水脱氮除磷装置，其特征在于，所述第二调节水箱为封闭箱体，设有溢流管和放空管。
7.根据权利要求1所述的半短程硝化/厌氧氨氧化城市污水脱氮除磷装置，其特征在于，所述自养脱氮反应器包括三相分离器、排气管、溢流堰和出水管。
说明书
半短程硝化/厌氧氨氧化城市污水脱氮除磷装置
技术领域
本实用新型涉及污水生物处理技术领域，尤其涉及一种半短程硝化/厌氧氨氧化城市污水脱氮除磷装置。
背景技术
能源是战略性的经济资源。随着我国经济的快速发展，能源的需求与日俱增。城市污水处理是能源密集的行业之一，在常规的城市污水处理厂的运行成本中，电费约占三分之一多。而污水生物处理系统中曝气电耗占污水处理厂全厂电耗的40%-50%。近年来污水处理排放标准日益严格，而随着处理要求的提高，污水处理过程的能耗也随之提高。
现有的污水处理厂多采用传统生物脱氮工艺，以有机物作为碳源，通过反硝化作用将硝态氮转化为氮气，存在曝气时间长，处理效率不高，运行费用高等问题。因此，寻求高效低能耗的城市污水处理工艺显得越来越迫切。厌氧氨氧化菌的发现给传统脱氮除磷工艺的改善提供了一个契机，与传统脱氮工艺相比优势明显，无需外加碳源，与传统工艺相比节约60%的曝气量，温室气体排放量少。目前厌氧氨氧化污水自养脱氮工艺的研究，已经成功应用于高氨氮废水处理，而对低氨氮废水自养脱氮工艺的研究相对较少。
因此，当下需要迫切解决的一个技术问题就是：如何能够提出一种有效的措施，以解决现有技术中存在的问题，通过半短程硝化/厌氧氨氧化城市污水脱氮除磷工艺处理城市污水使厌氧氨氧化技术成功应用在生活污水的深度脱氮处理中，采用半短程硝化技术，使硝化系统更易稳定维持短程，具有低耗氧量，无需外加碳源，无需中和剂等诸多优点。
实用新型内容
本实用新型所要解决的技术问题是提供一种半短程硝化/厌氧氨氧化城市污水脱氮除磷装置，采用厌氧氨氧化技术脱氮解决传统工艺曝气量高，处理效率低，需外加碳源，运行费用高等问题，实现了高效低能耗的城市污水处理。
为了解决上述技术问题，本实用新型提供了一种半短程硝化/厌氧氨氧化城市污水脱氮除磷装置，包括顺序串联的原水水箱、除有机物SBR反应器、第一调节水箱、半短程硝化SBR反应器、第二调节水箱和自养脱氮UASB反应器;其中，所述原水水箱通过进水泵与除有机物SBR反应器相连;除有机物SBR反应器出水阀与第一调节水箱相连;第一调节水箱通过进水泵与半短程硝化SBR反应器相连;半短程硝化SBR反应器出水阀与第二调节水箱相连;第一调节水箱底部通过超越管与第二调节水箱相连并配有蠕动泵调节流量;最终第二调节水箱中污水进入自养脱氮UASB反应器。
进一步地，所述除有机物SBR反应器内置有搅拌装置、曝气头、气体流量计、曝气泵、出水管和出水阀门。
进一步地，所半短程硝化SBR反应器内置有搅拌装置、曝气头、气体流量计、曝气泵、出水管和出水阀门。
进一步地，所述原水水箱为封闭箱体，设有溢流管和放空管。
进一步地，所述第一调节水箱为封闭箱体，设有溢流管和放空管。
进一步地，所述第二调节水箱为封闭箱体，设有溢流管和放空管。
进一步地，所述自养脱氮反应器包括三相分离器、排气管、溢流堰和出水管。
综上，本实用新型提供的半短程硝化/厌氧氨氧化城市污水脱氮除磷装置，将异养菌、氨氧化菌与厌氧氨氧化菌分开于三个独立的系统中，利于各系统的高效运行，保证系统运行的稳定性。将污泥按污泥龄分开，避免了异养菌的快速繁殖对自养脱氮菌群的影响，将好氧菌与厌氧菌分开避免了氧对厌氧氨氧化菌的抑制作用，进而保证厌氧菌的高效性。
将厌氧氨氧化技术应于生活污水的深度脱氮处理中，使耗氧量与传统脱氮方式相比降低60%，并无需外加碳源，无需中和剂。
硝化系统进水全部为去除有机物后的原水，易提高该系统中自养硝化细菌的浓度。
硝化系统采用半段短程硝化，使其更易稳定维持短程，保证硝化系统的亚硝化率，为系统脱氮稳定性提供保障。该系统无须在线监测装置及反馈装置，反应器结构简单。
采用UASB反应器培养厌氧氨氧化菌易于形成颗粒污泥，保证系统具有较强的生物持留能力，提高系统抗冲击性能。
除有机物反应器排放的剩余污泥中富含大量有机物，可用于产甲烷，最大程度的实现能量的回收利用。同时剩余污泥中含磷量较高，可对污泥进一步处理，实现磷资源的回收利用。
