申请日2012.02.28
公开(公告)日2013.10.23
IPC分类号B01D24/02
摘要
过滤是饮用水处理流程中去除有机无机颗粒污染物最基本的单元。本实用新型装置，针对处理水的可过滤特性，通过设计特别的石英砂过滤杯，及配套的测压装置，通过计算得到待处理水的过滤性能指数，评价待处理水的过滤特性，从而为过滤工艺运行提供指导。
权利要求书
1.一种用于饮用水处理的过滤性能评价装置，其特征在于：该装置包括漏斗、石英砂过滤杯、带刻度的测压管、转子流量计和烧杯，漏斗下部出口和转子流量下部进水口连接，转子流量计上部进水口与滤杯的上部接口之一相连接，测压管分别连接滤杯的上下部接口，烧杯放置于与滤杯另一下部连接口。
2.根据权利要求1所述的过滤性能评价装置，其特征在于：所述石英砂过滤杯内径为50毫米，高100毫米，内部填充粒径为0.6-1.2毫米的石英砂滤料;并将此过滤杯分别连接漏斗和测压管。
说明书
一种用于饮用水处理的过滤性能评价装置
技术领域
本实用新型为一种用于饮用水处理的过滤性能评价装置。
背景技术
过滤是饮用水处理流程中去除有机无机颗粒污染物最基本的单元，它将沉淀池或澄清池出来的相对较高浊度的水，利用石英砂、无烟煤等颗粒介质截留水体中悬浮固体，进一步将较高浊度的水处理成为低浊度水，从而满足安全饮用水的水质要求。随着水源污染的日趋严重及对水质安全要求的不断提高，过滤技术受到了更多的关注，人们将过滤过程作为饮用水安全风险控制的重要环节。而对处理水的可过滤性能评价显得尤为关键。
发明内容
本实用新型目的在于提供一种结构合理，操作方便，便于应用的饮用水处理过滤性能评价装置。

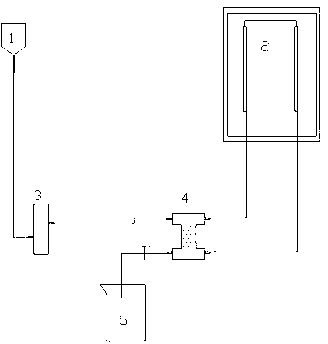

本新型装置包括：漏斗、石英砂过滤杯、带刻度的测压管、转子流量计和烧杯;漏斗下部出口和转子流量下部进水口连接，转子流量计上部出水口与滤杯的上部接口之一相连接，测压管分别连接滤杯的上下部接口，烧杯放置于与滤杯另一下部连接口。 石英砂过滤杯内径为50毫米，高100毫米，内部填充粒径为0.6-1.2毫米的石英砂滤料，并将此过滤杯分别连接漏斗和测压管。待处理水通过该装置过滤后，得到过滤时间、过滤速度、压力水头损失等参数，最终计算得到待处理水的过滤性能指数;以评价该水样的可过滤性能,从而为过滤工艺运行提供指导。
