申请日2011.11.28
公开(公告)日2012.08.01
IPC分类号F23G7/00; C02F11/12
摘要
一种污泥处理系统装置，所述污泥处理系统装置包括：一污泥存储系统装置，所述污泥存储系统装置用于存储待处理的污泥;一污泥压榨干化系统装置，所述污泥压榨干化系统装置连接到所述污泥存储系统装置，并用以对污泥存储系统装置中的污泥进行压榨干化;一污泥焚烧系统装置，所述污泥焚烧系统装置连接到所述污泥压榨干化系统装置，并用以对所述经压榨干化的污泥进行焚烧;一烟气处理系统装置，所述烟气处理系统装置设置于所述污泥焚烧系统装置的上部，并用以对焚烧烟气进行净化处理。本实用新型具有运营成本低，焚烧彻底、污染小、污泥减量化程度高等优点。
权利要求书
1.一种污泥处理系统装置，其特征在于：
所述污泥处理系统装置包括：
一污泥存储系统装置，所述污泥存储系统装置用于存储待处理的污泥;
一污泥压榨干化系统装置，所述污泥压榨干化系统装置连接到所述污泥存储系统装置，并用以对污泥存储系统装置中的污泥进行压榨干化;
一污泥焚烧系统装置，所述污泥焚烧系统装置连接到所述污泥压榨干化系统装置，并用以对所述经压榨干化的污泥进行焚烧;
一烟气处理系统装置，所述烟气处理系统装置设置于所述污泥焚烧系统装置的上部，并用以对焚烧烟气进行净化处理。
2.如权利要求1所述的污泥处理系统装置，其特征在于：
所述污泥存储系统装置包括一污泥存储仓、一污泥泵及一污泥搅拌输送机，所述污泥搅拌输送机连接到所述污泥压榨干化系统装置。
3.如权利要求1所述的污泥处理系统装置，其特征在于：
所述污泥压榨干化系统装置包括顺序连接的一污泥打包机、一污泥压榨机，一污泥打散机，一污泥皮带输送机。
4.如权利要求1所述的污泥处理系统装置，其特征在于：
所述污泥焚烧系统装置包括一焚烧炉及一炉渣仓，所述炉渣仓设置于所述焚烧炉的下方。
5.如权利要求1所述的污泥处理系统装置，其特征在于：
所述烟气处理系统装置包括顺序连接的一喷淋塔、一袋式过滤器及一活性炭除尘器。
说明书
一种污泥处理系统装置
技术领域
本实用新型涉及一种污泥处理装置，尤其是涉及一种污泥处理系统装置。
背景技术
随着我国国民经济的发展，工业废水、生活废水的排放量日益增加，污水处理过程中会产生一定量的污泥，这些污泥含水率高，有机物含量高，容易腐烂发臭，如果得不到有效处置，将会严重影响当地环境质量，造成二次污染。为了保护生态环境，保护人民的身体健康，提高水环境质量，控制二次污染，如何妥善处理处置这些废弃物，已成为建设完整城市污水处理厂，提高技术水平和管理水平的重要因素。
随着经济的不断发展和城市环境建设的不断加强，我国污水处理量和处理规模都越来越大，随之而产生的污泥量也越来越多，传统的污泥处理处置方法已不能满足污水处理的要求。
目前对污泥处理有以下三种方法：
一是堆肥处理方法，这种方法的主要问题是环境污染严重，并且投资较大，系统占用面积大。同时，有些污泥含有重金属污染，不能农业使用。
二是填埋处理方法，按照2009年国家新的垃圾填埋场技术规范要求，含水80%湿污泥必须通过改性处理，达到填埋场填埋强度后才能进入填埋场填埋。目前国内出现了一些改性技术，但成本较大，大约在80～100元/吨，加上填埋场成本，填埋处理大约需要120元左右/吨。可见，这种方法也不能节约成本。同时，填埋并没有从根本上解决污泥出路问题，而且占用大量土地资源，对于土地越来越紧张的国家来说，是不应当提倡的。
三是焚烧处理方法，这是一个普遍认可的技术线路，该方法可以实现污泥最大减量化、无害化，目前主要是采用半干化焚烧工艺，半干化大都采用 低温或高温热干化技术，焚烧一般采用流化床技术。该处理方法中，国产的设备有空心桨叶干化机，国外设备种类较多。这种法在技术上是可行的，但是投资大，运行成本高，一般采用国外热干化加焚烧工艺，投资大约在30万元/吨、每天运行成本大约在280元左右，高昂的价格是污泥焚烧的主要障碍。
由以上可以看出，现有技术提供的污泥处理装置及方法存在工艺复杂、成本过高、资源浪费严重、尾气污染较大等方面的不足。
实用新型内容
鉴于现有技术中的污泥处理装置所存在的工艺复杂、成本过高、资源浪费严重、尾气污染较大的方面不足。本实用新型的目的在于提供一种具有运营成本低，焚烧彻底、污染小、污泥减量化程度高等优点的污泥处理系统装置。

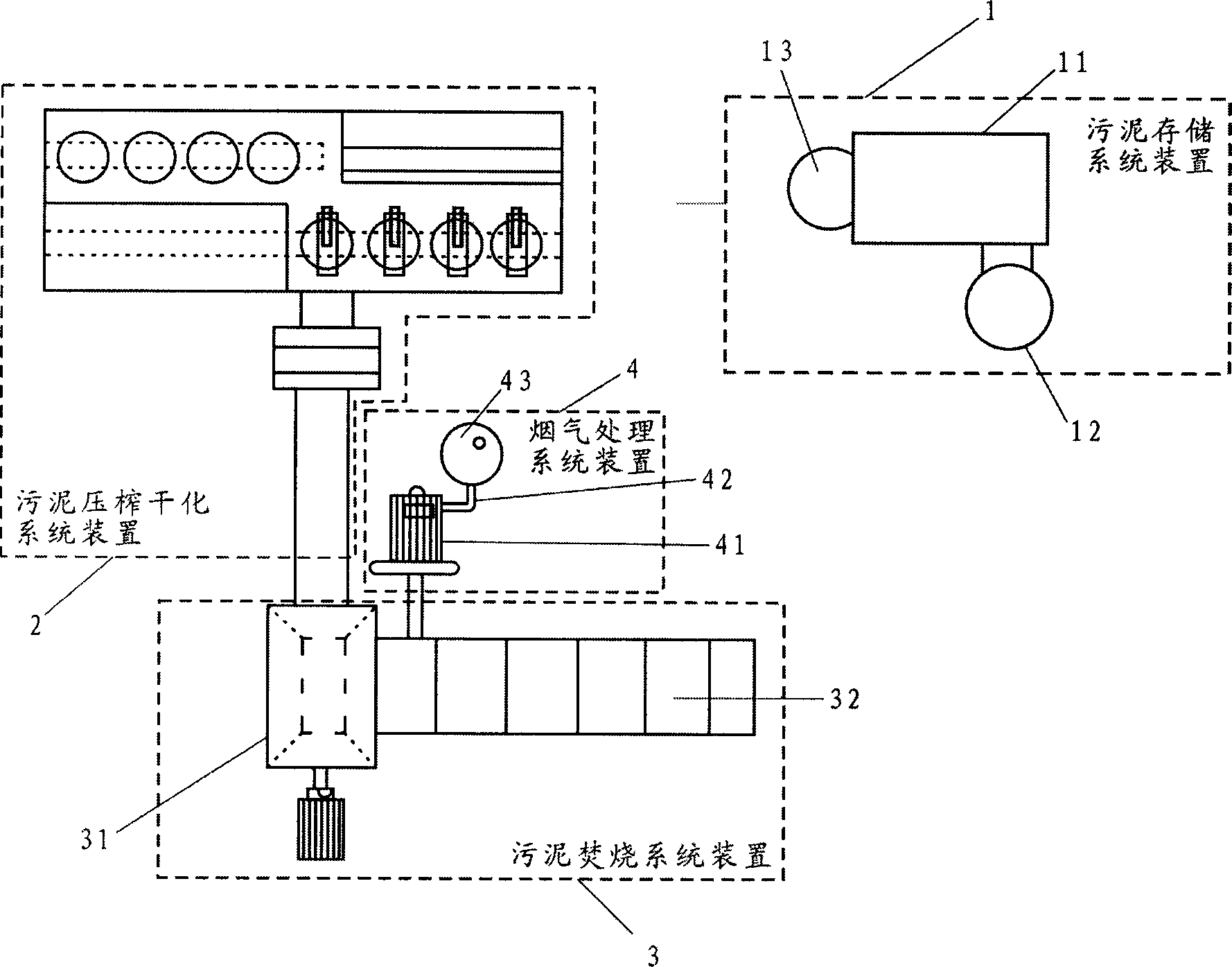

为实现本实用新型的上述目的，本实用新型提供了一种污泥处理系统装置，所述污泥处理系统装置包括：一污泥存储系统装置，所述污泥存储系统装置用于存储待处理的污泥;一污泥压榨干化系统装置，所述污泥压榨干化系统装置连接到所述污泥存储系统装置，并用以对污泥存储系统装置中的污泥进行压榨干化;一污泥焚烧系统装置，所述污泥焚烧系统装置连接到所述污泥压榨干化系统装置，并用以对所述经压榨干化的污泥进行焚烧;一烟气处理系统装置，所述烟气处理系统装置设置于所述污泥焚烧系统装置的上部，并用以对焚烧烟气进行净化处理。
根据本实用新型的上述构思，所述污泥存储系统装置包括一污泥存储仓、一污泥泵及一污泥搅拌输送机，所述污泥搅拌输送机连接到所述污泥压榨干化系统装置。
根据本实用新型的上述构思，所述污泥压榨干化系统装置包括顺序连接的一污泥打包机、一污泥压榨机，一污泥打散机，一污泥皮带输送机。
根据本实用新型的上述构思，所述污泥焚烧系统装置包括一焚烧炉及一炉渣仓，所述炉渣仓设置于所述焚烧炉的下方。
根据本实用新型的上述构思，所述烟气处理系统装置包括顺序连接的一喷淋塔、一袋式过滤器及一活性炭除尘器。
本实用新型的优点和有益效果在于：能有效克服现有技术所存在的的不足。具有运营成本低，焚烧彻底、污染小、污泥减量化程度高等优点。
