申请日2012.02.28
公开(公告)日2012.09.19
IPC分类号C02F9/14; C02F101/20; C02F1/52; C02F1/40
摘要
本实用新型公开了一种HDZC型智能复合式重金属废水处理系统，包括与废水管网连接的隔油池(1)，与隔油池(1)连接的调节池(3)，与调节池(3)通过管道连接的智能复合反应器(6)、组合式加药装置(5)，智能复合反应器(6)通过管道连接有风机(12)，其特征在于：所述的智能复合反应器(6)包括涡流混凝反应单元(7)、接触氧化单元(8)、高效沉淀单元(9)、多介质过滤单元(10)、清水池(11)、污泥浓缩单元(14)。本实用新型采用涡流原理及化学沉淀法相组合，利用微生物的吸附絮凝作用，系统有较大的灵活性、调节性;结构简单，体积小，可埋入地表以下，不占有地面空间，表面种草美化环境;无污泥产生，对周围无影响的重金属废水处理系统。
权利要求书
1.HDZC型智能复合式重金属废水处理系统，包括与废水管网连接的隔油池(1)，与隔油池(1)连接的调节池(3)，与调节池(3)通过管道连接的智能复合反应器(6)、组合式加药装置(5)，智能复合反应器(6)通过管道连接有风机(12)，其特征在于：所述的智能复合反应器(6)包括涡流混凝反应单元(7)、接触氧化单元(8)、高效沉淀单元(9)、多介质过滤单元(10)、清水池(11)、污泥浓缩单元(14)。
2.根据权利要求1所述的HDZC型智能复合式重金属废水处理系统，其特征在于：所述的调节池(3)通过设置在其底部的提升泵(4)与智能复合反应器(6)中的涡流混凝反应单元(7)连接;调节池(3)上设置有超声波液位计(2)。
3.根据权利要求1所述的HDZC型智能复合式重金属废水处理系统，其特征在于：所述的接触氧化单元(8)底部设置有曝气装置(13)，曝气装置(13)通过管道与风机(12)连接。
4.根据权利要求1所述的HDZC型智能复合式重金属废水处理系统，其特征在于：所述的涡流混凝反应单元(7)、高效沉淀单元(9)底部通过管道连接污泥浓缩单元(14)，污泥浓缩单元(14)上部同时通过管道与调节池(3)连接。
5.根据权利要求1所述的HDZC型智能复合式重金属废水处理系统，其特征在于：所述的污泥浓缩单元(14)底部通过管道连接污泥泵(15)，污泥泵(15)通过管道连接压滤机(16)，压滤机(16)同时通过管道连接调节池(3)。
6.根据权利要求1所述的HDZC型智能复合式重金属废水处理系统，其特征在于：所述的清水池(11)底部设置有回用水泵(17)，通过回用水泵(17)实现中水回用于生产车间。
7.根据权利要求1所述的HDZC型智能复合式重金属废水处理系统，其特征在于：所述的组合式加药装置(5)包含碱液投加装置(18)、PAC投加装置(19)、CPAF投加装置(20)，各自通过管道与提升泵(4)出水管道相连，实现药品投加。
说明书
HDZC型智能复合式重金属废水处理系统
技术领域
本实用新型涉及废水处理系统，具体为一种用于重金属废水处理的HDZC型智能复合式重金属废水处理系统。
背景技术
随着经济的快速发展，我国水资源严重短缺，人均淡水拥有量仅为世界平均水平的四分之一，同时每年产生400亿吨左右的工业废水中，重金属废水约占六成。废水的大量排放，土壤和水源中重金属积累的加剧，重金属的污染也日益严重。由于重金属易通过食物链而生物富集，构成对生物和人体健康的严重威胁。如何有效地治理重金属污染已成为人类共同关注的问题。
矿山、冶炼、电解、电镀、铅蓄电池、农药、医药、油漆、颜料等企业排出的废水中含有大量重金属，废水中重金属的种类、含量及存在形态随不同生产企业而异。由于重金属不能分解破坏，而只能转移它们的存在位置和转变它们的物理和化学形态。要彻底根治重金属废水造成的资源浪费和环境污染问题，必须实现废水的资源化与零排放。目前已开发应用的废水处理方法主要有化学法、物理化学法和生物法，包括化学沉淀、电解、离子交换、膜分离、活性碳和硅胶吸附、生物絮凝、生物吸附、植物整治等方法。采用化学法、物理化学法都将产生污染转移，易造成二次污染，且对于大流域、低浓度的有害重金属污染难以处理。
重金属废水种类繁多，各种重金属也因其行业和工艺差异很大，仅使用一种废水处理方法往往有其局限性，达不到理想的效果。因此， 提供一种综合多种治理技术特点、对重金属废水进行全面的处理并且实现二次利用，不对周围环境造成危害且结构简单、运行成本低廉的一体化重金属废水处理系统，已经是一个亟需解决的问题。
发明内容
为了克服上述现有技术中的不足，本实用新型提供提供了一种综合多种治理技术特点、对重金属废水进行全面的处理并且实现二次利用，不对周围环境造成危害且结构简单、运行成本低廉的一体化重金属废水处理系统，具体为一种HDZC型智能复合式重金属废水处理系统。
本实用新型的目的是这样实现的：

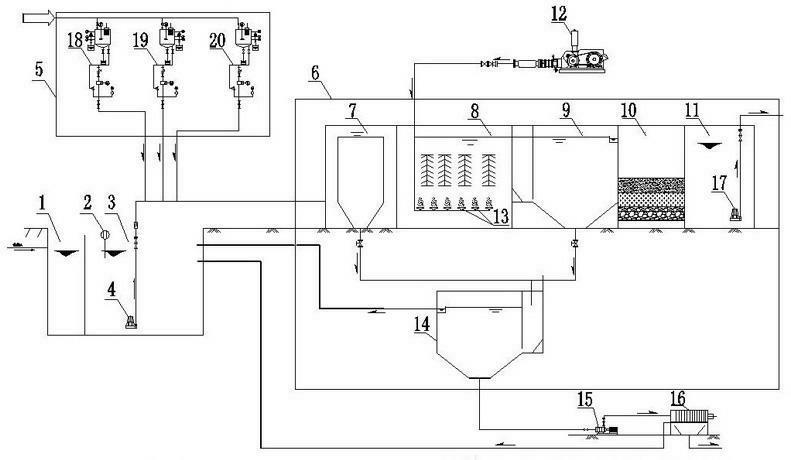

HDZC型智能复合式重金属废水处理系统，包括与废水管网连接的隔油池1，与隔油池1连接的调节池3，与调节池3通过管道连接的智能复合反应器6、组合式加药装置5，智能复合反应器6通过管道连接有风机12，其特征在于：所述的智能复合反应器6包括涡流混凝反应单元7、接触氧化单元8、高效沉淀单元9、多介质过滤单元10、清水池11、污泥浓缩单元14。
所述的调节池3通过设置在其底部的提升泵4与智能复合反应器6中的涡流混凝反应单元7连接;调节池3上设置有超声波液位计2。
所述的接触氧化单元8底部设置有曝气装置13，曝气装置13通过管道与风机12连接。
所述的涡流混凝反应单元7、高效沉淀单元9底部通过管道连接污泥浓缩单元14，污泥浓缩单元14上部同时通过管道与调节池3连接。
所述的污泥浓缩单元14底部通过管道连接污泥泵15，污泥泵15通过管道连接压滤机16，压滤机16同时通过管道连接调节池3。
所述的清水池11底部设置有回用水泵17，通过回用水泵17实现中水回用于生产车间。
所述的组合式加药装置5包含碱液投加装置18、PAC投加装置19、CPAF投加装置20，各自通过管道与提升泵4出水管道相连，实现药品投加。
积极有益效果：本系统采用涡流原理及化学沉淀法相组合，并充分利用微生物的吸附絮凝作用。处理效果好、投资少及运行费用低、易于管理和操作、不产生二次污染，实现废水二次利用，不对周围环境造成危害;系统有较大的灵活性、调节性,根据水质、水量的不同,运行时进行调整,同样达到处理效果;结构简单，体积小，占地面积小，可埋入地表以下，不占有地面空间，表面种草美化环境;无污泥产生，对周围无影响。
