申请日2013.11.01
公开(公告)日2015.05.06
IPC分类号G05D9/12
摘要
本发明公开了一种厂房使用的水处理器，包括第一开关、第二开关、第三开关、第一电阻、第二电阻、第三电阻、第四电阻、第五电阻、第六电阻、第七电阻、第八电阻、第九电阻、变压器、第一二极管、第二二极管、第三二极管、第四二极管、第五二极管、第六二极管、第七二极管、继电器、电容、第一三极管、第二三极管、第三三极管、第四三极管、第一水位极、第二水位极、第三水位极和水泵，本发明效果好，结构紧凑，占地面积小，运行稳定可靠，接装本电路能实现无水或少水时自动抽水，水满时自动停止抽水，安全可靠，节水节电，实用性强。
权利要求书
1.一种厂房使用的水处理器，其特征在于：包括第一开关、第二开关、第 三开关、第一电阻、第二电阻、第三电阻、第四电阻、第五电阻、第六电阻、 第七电阻、第八电阻、第九电阻、变压器、第一二极管、第二二极管、第三二 极管、第四二极管、第五二极管、第六二极管、第七二极管、继电器、电容、 第一三极管、第二三极管、第三三极管、第四三极管、第一水位极、第二水位 极、第三水位极和水泵，电源的火线端同时与所述第一开关的第一端和所述第 二开关的第一端连接，所述第一开关的第二端与所述第一电阻的第一端连接， 所述第一电阻的第二端与所述变压器的第一绕阻的第一端连接，所述第二开关 的第二端与所述水泵的第一端连接，所述水泵的第二端同时与所述电源的零线 端和所述变压器的第一绕阻的第二端连接，所述变压器的第二绕阻的第一端同 时与所述第二电阻的第一端和所述第一二极管的正极连接，所述第一二极管的 负极同时与所述第三电阻的第一端、所述电容的第一端、所述第六二极管的负 极、所述继电器的第一端和所述第十电阻的第一端连接，所述电容的第二端接 地，所述第十电阻的第二端与所述第七二极管的正极连接，所述第七二极管的 负极同时与所述第六二极管的正极和所述第八电阻的第一端连接，所述第八电 阻的第二端同时与所述第九电阻的第一端和所述第一三极管的基极连接，所述 第九电阻的第二端同时与所述第三三极管的发射端、所述第一三极管的发射端、 所述第七电阻的第二端、所述第三二极管的正极、所述第四三极管的发射端、 所述第五电阻的第二端、所述第二二极管的正极和所述变压器的第二绕阻的第 二端连接后接地，所述第二电阻的第二端同时与所述第三开关的第一端和所述 第三水位极连接，所述第三开关的第二端同时与所述第四电阻的第一端和所述 第一水位极连接，所述第四电阻的第二端同时与所述第二二极管的负极、所述 第五电阻的第一端和所述第四三极管的基极连接，所述第四三极管的集电极同 时与所述第三电阻的第二端、所述第二三极管的集电极和所述第四二极管的正 极连接后接地，所述第四二极管的负极与所述第五二极管的正极连接，所述第 五二极管的负极与所述第三三极管的基极连接，所述第三三极管的集电极与所 述继电器的第二端连接，所述第二三极管的基极同时与所述第七电阻的第一端、 所述第三二极管的负极和所述第六电阻的第二端连接，所述第六电阻的第一端 与所述第二水位极连接，所述第二三极管的发射端与所述第一三极管的集电极 连接。
说明书
一种厂房使用的水处理器
技术领域
本发明涉及一种水处理器，尤其涉及一种厂房使用的水处理器。
背景技术
水处理器是指通过机械式或电子式的方法来进行高低水位的控制，可以控 制电磁阀、水泵等，成为水位自动控制器或水位报警器，从而来实现半自动化 或者全自动化，广泛应用于工业锅炉、民用建筑用水池等行业，传统的水位控 制器存在着占地面积较大，水位控制不够智能等缺点。
发明内容
本发明的目的就在于为了解决上述问题而提供一种厂房使用的水处理器。
本发明通过以下技术方案来实现上述目的：

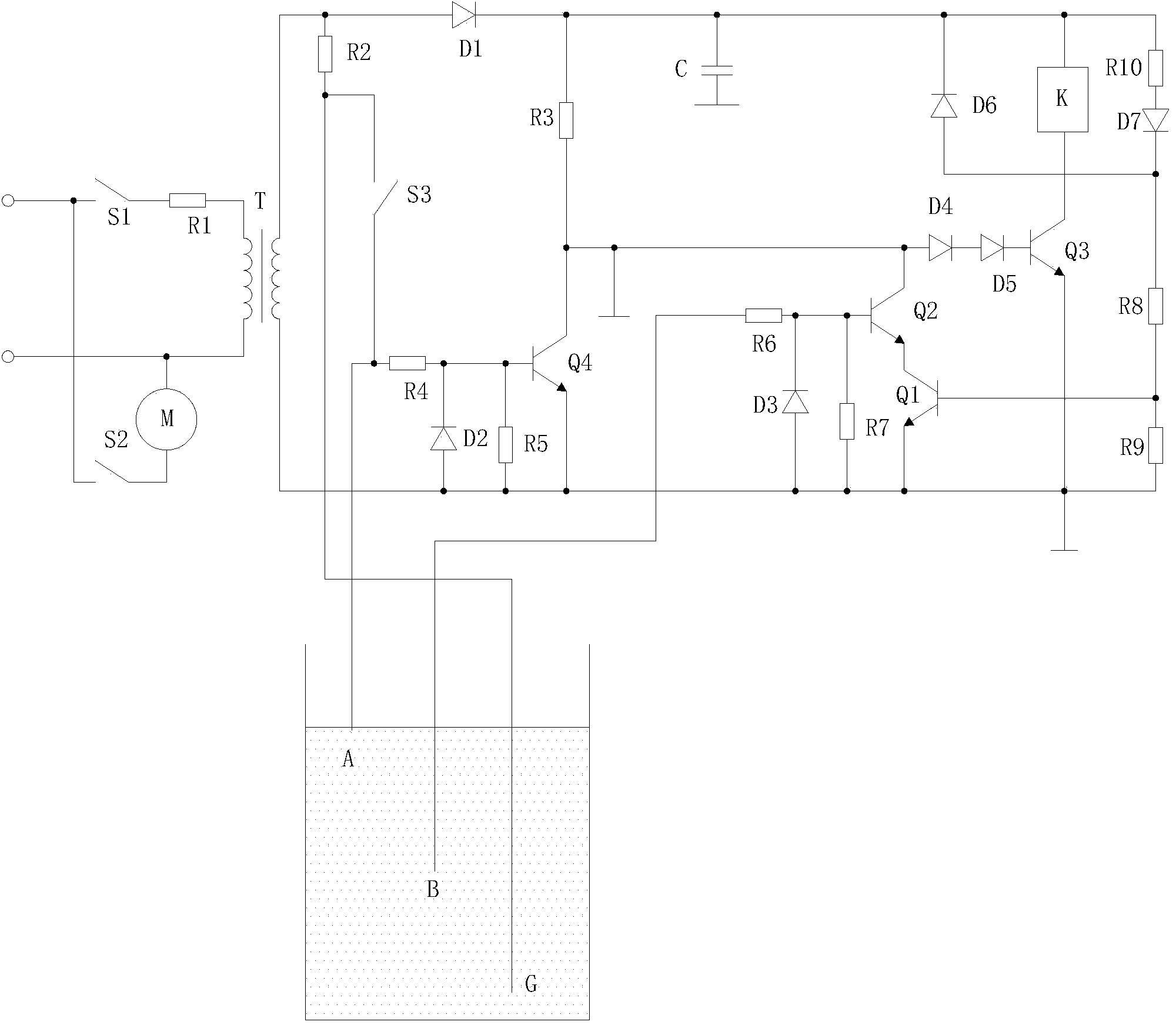

本发明包括第一开关、第二开关、第三开关、第一电阻、第二电阻、第三 电阻、第四电阻、第五电阻、第六电阻、第七电阻、第八电阻、第九电阻、变 压器、第一二极管、第二二极管、第三二极管、第四二极管、第五二极管、第 六二极管、第七二极管、继电器、电容、第一三极管、第二三极管、第三三极 管、第四三极管、第一水位极、第二水位极、第三水位极和水泵，电源的火线 端同时与所述第一开关的第一端和所述第二开关的第一端连接，所述第一开关 的第二端与所述第一电阻的第一端连接，所述第一电阻的第二端与所述变压器 的第一绕阻的第一端连接，所述第二开关的第二端与所述水泵的第一端连接， 所述水泵的第二端同时与所述电源的零线端和所述变压器的第一绕阻的第二端 连接，所述变压器的第二绕阻的第一端同时与所述第二电阻的第一端和所述第 一二极管的正极连接，所述第一二极管的负极同时与所述第三电阻的第一端、 所述电容的第一端、所述第六二极管的负极、所述继电器的第一端和所述第十 电阻的第一端连接，所述电容的第二端接地，所述第十电阻的第二端与所述第 七二极管的正极连接，所述第七二极管的负极同时与所述第六二极管的正极和 所述第八电阻的第一端连接，所述第八电阻的第二端同时与所述第九电阻的第 一端和所述第一三极管的基极连接，所述第九电阻的第二端同时与所述第三三 极管的发射端、所述第一三极管的发射端、所述第七电阻的第二端、所述第三 二极管的正极、所述第四三极管的发射端、所述第五电阻的第二端、所述第二 二极管的正极和所述变压器的第二绕阻的第二端连接后接地，所述第二电阻的 第二端同时与所述第三开关的第一端和所述第三水位极连接，所述第三开关的 第二端同时与所述第四电阻的第一端和所述第一水位极连接，所述第四电阻的 第二端同时与所述第二二极管的负极、所述第五电阻的第一端和所述第四三极 管的基极连接，所述第四三极管的集电极同时与所述第三电阻的第二端、所述 第二三极管的集电极和所述第四二极管的正极连接后接地，所述第四二极管的 负极与所述第五二极管的正极连接，所述第五二极管的负极与所述第三三极管 的基极连接，所述第三三极管的集电极与所述继电器的第二端连接，所述第二 三极管的基极同时与所述第七电阻的第一端、所述第三二极管的负极和所述第 六电阻的第二端连接，所述第六电阻的第一端与所述第二水位极连接，所述第 二三极管的发射端与所述第一三极管的集电极连接。
本发明的有益效果在于：
本发明效果好，结构紧凑，占地面积小，运行稳定可靠，接装本电路能实 现无水或少水时自动抽水，水满时自动停止抽水，安全可靠，节水节电，实用 性强。
