申请日2013.11.02
公开(公告)日2014.04.23
IPC分类号F04B49/06
摘要
本实用新型公开了一种用于工业污水输送泵的控制器，包括三相异步电动机、第一熔丝至第五熔丝、开关、第一电位器至第三电位器、继电器、稳压二极管、三极管、电磁铁、单向晶闸管、第一双向晶闸管至第三双向晶闸管、第一固态继电器至第三固态继电器、第一电阻至第十二电阻、第一电容至第十二电容、第一二极管至第五二极管和时基集成芯片。与现有技术相比，本实用新型具有电路结构简单、成本低廉、采用电子元件少、体积小、便于安装的优点，且具有自动控制功能，有利于推广。
权利要求书

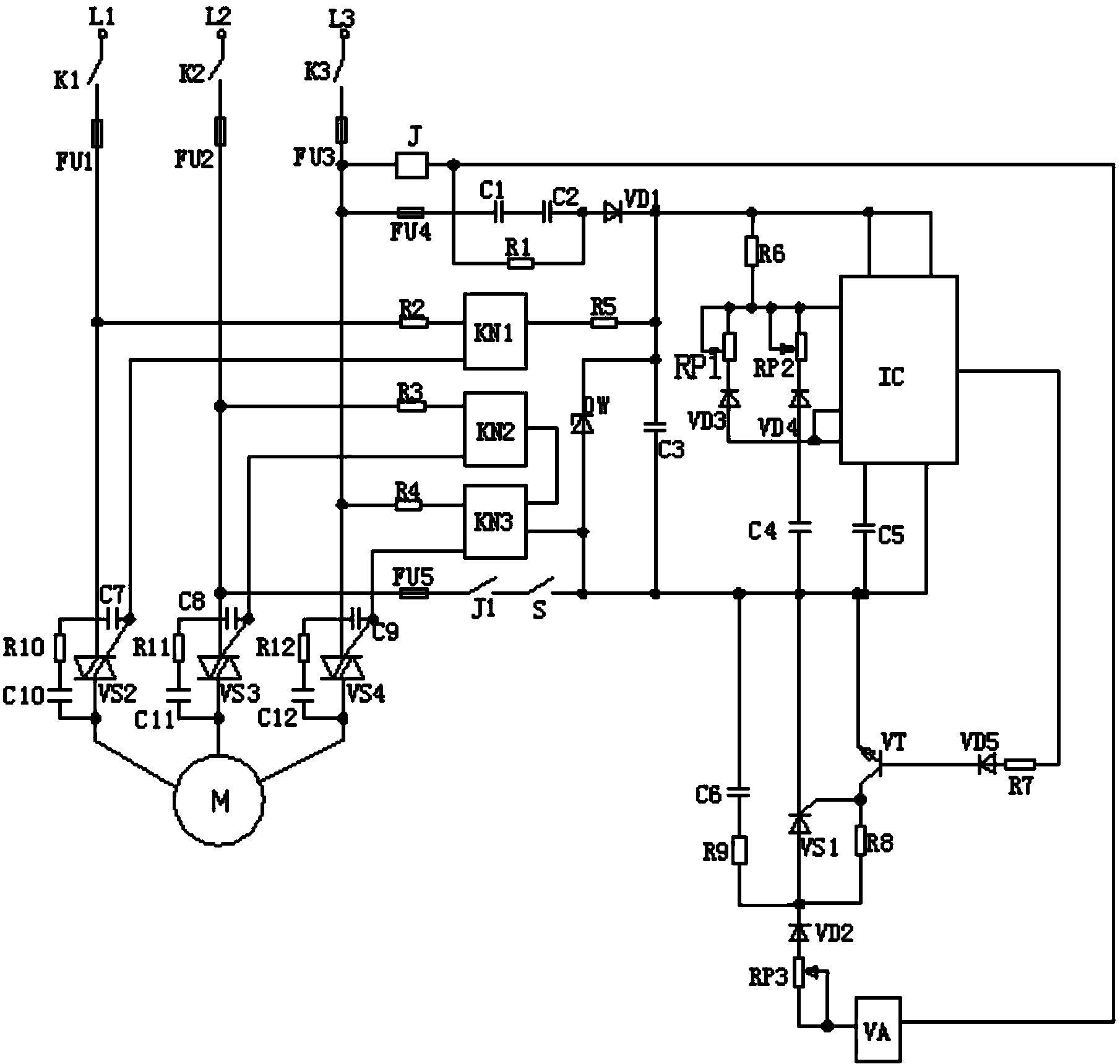

1.一种用于工业污水输送泵的控制器，其特征在于：包括三相异步电动机、 第一熔丝至第五熔丝、开关、第一电位器至第三电位器、继电器、稳压二极管、 三极管、电磁铁、单向晶闸管、第一双向晶闸管至第三双向晶闸管、第一固态 继电器至第三固态继电器、第一电阻至第十二电阻、第一电容至第十二电容、 第一二极管至第五二极管和时基集成芯片，所述三相异步电动机电源的第一端 与所述第一固态继电器常开触点的第一端连接，所述三相异步电动机电源的第 二端与所述第二固态继电器常开触点的第一端连接，所述三相异步电动机电源 的第三端与所述第三固态继电器常开触点的第一端连接，所述第一固态继电器 常开触点的二端与所述第一熔丝的第一端连接，所述第二固态继电器常开触点 的第二端与所述第二熔丝的第二端连接，所述第三固态继电器常开触点的第二 端与所述第三熔丝的第二端连接，所述第一熔丝的第二端同时与所述第二电阻 的第一端和所述第一双向晶闸管的第一端连接，所述第二熔丝的第二端同时与 所述第三电阻的第二端、所述第五熔丝的第一端和所述第二双向晶闸管的第一 端连接，所述第三熔丝的第二端同时与所述第四电阻的第二端、所述第三双向 晶闸管的第一端、所述继电器的第一端和所述第四熔丝的第一端连接，所述第 一双向晶闸管的第二端同时与所述第十电容的第一端和所述三相异步电动机的 第一端连接，所述第二双向晶闸管的第二端同时与所述第十一电容的第一端和 所述三相异步电动机的第二端连接，所述第三双向晶闸管的第二端同时与所述 第十二电容的第一端和所述三相异步电动机的第二端连接，所述第一双向晶闸 管的门极同时与所述第一固态继电器的接地端和所述第七电容的第一端连接， 所述第二双向晶闸管的门极同时与所述第二固态继电器的接地端和所述第八电 容的第一端连接，所述第三双向晶闸管的门极同时与所述第三固态继电器的接 地端和所述第九电容的第一端连接，所述第四熔丝的第一端与所述第一电容的 第一端连接，所述第五熔丝的第一端与所述继电器常开触点的第一端连接，所 述继电器常开触点的第二端与所述开关的第一端连接，所述继电器的第二端同 时与所述第一电阻的第一端和所述电磁铁的第一端连接，所述第一电容的第二 端与所述第二电容的第一端连接，所述第二电容的第二端同时与所述第一电阻 的第二端和所述第一二极管的正极连接，所述第三电容的第一端同时与所述稳 压二极管的负极、所述第五电阻的第一端、所述第一二极管的负极、所述第六 电阻的第一端、所述时基集成芯片的复位端和所述时基集成芯片的电源电压端 连接，所述第三电容的第二端同时与所述开关的第二端、所述第三固态继电器 的输出端、所述稳压二极管的正极、所述第四电容的第一端、所述第五电容的 第一端、所述时机集成芯片的接地端、所述三极管的发射极、所述单向晶闸管 的负极和所述第六电容的第一端连接，所述第四电容的第二端与所述第四二极 管的正极连接，所述第五电容的第二端与所述时基集成芯片的控制电压端连接， 所述第六电容的第二端与所述第九电阻的第一端连接，所述第七电容的第二端 与所述第十电阻的第一端连接，所述第八电容的第二端与所述第十一电阻的第 一端连接，所述第九电容的第二端与所述第十二电阻的第一端连接，所述第十 电容的第二端与所述第十电阻的第二端连接，所述第十一电容的第二端与所述 第十一电阻的第二端连接，所述第十二电容的第二端与所述第十二电阻的第二 端连接，所述第二电阻的第二端与所述第一固态继电器的输入端连接，所述第 三电阻的第二端与所述第二固态继电器的输入端连接，所述第四电阻的第二端 与所述第三固态继电器的输入端连接，所述第五电阻的第二端与所述第一固态 继电器的输出端连接，所述第六电阻的第二端同时与所述第一电位器的第一端、 所述第一电位器的滑动端、所述第二电位器的第一端、所述第二电位器的滑动 端和所述时基集成芯片的放电端连接，所述第七电阻的第一端与所述时基集成 芯片的输出端连接，所述第七电阻的第二端与所述第五二极管的正极连接，所 述第八电阻的第一端同时与所述单向晶闸管的门极和所述三极管的集电极连 接，所述第八电阻的第二端同时与所述第九电阻的第二端和所述第二二极管的 负极连接，所述第二二极管的正极与所述第三电位器的第一端连接，所述第三 二极管的负极与所述第一电位器的第二端连接，所述第三二极管的正极同时与 所述时基集成芯片的触发端和所述时基集成芯片的阈值端连接，所述第四二极 管的负极与所述第二电位器的第二端连接，所述第五二极管的负极与所述三极 管的基极连接，所述第二固态继电器的输出端与所述第三固态继电器的正极输 入端连接，所述电磁铁的第二端同时与所述第三电位器的第二端和所述第三电 位器的电阻调节端连接。
说明书
一种用于工业污水输送泵的控制器
技术领域
本实用新型涉及一种工业污水处理装置，尤其涉及一种用于工业污水输送 泵的控制器。
背景技术
废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化， 减少污染，以至达到废水回收、复用，充分利用水资源。将废水中各污染物分 离出来或将其转化成无害物质的过程。而污水处理中，污水输送泵是必不可少 的部件之一，然而现有技术中用于工业污水输送泵的控制器结构复杂、成本高、 而且没有自动控制功能，有利于推广。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种用于工业污水输送 泵的控制器。
本实用新型通过以下技术方案来实现上述目的：
本实用新型包括三相异步电动机、第一熔丝至第五熔丝、开关、第一电位 器至第三电位器、继电器、稳压二极管、三极管、电磁铁、单向晶闸管、第一 双向晶闸管至第三双向晶闸管、第一固态继电器至第三固态继电器、第一电阻 至第十二电阻、第一电容至第十二电容、第一二极管至第五二极管和时基集成 芯片，所述三相异步电动机电源的第一端与所述第一固态继电器常开触点的第 一端连接，所述三相异步电动机电源的第二端与所述第二固态继电器常开触点 的第一端连接，所述三相异步电动机电源的第三端与所述第三固态继电器常开 触点的第一端连接，所述第一固态继电器常开触点的二端与所述第一熔丝的第 一端连接，所述第二固态继电器常开触点的第二端与所述第二熔丝的第二端连 接，所述第三固态继电器常开触点的第二端与所述第三熔丝的第二端连接，所 述第一熔丝的第二端同时与所述第二电阻的第一端和所述第一双向晶闸管的第 一端连接，所述第二熔丝的第二端同时与所述第三电阻的第二端、所述第五熔 丝的第一端和所述第二双向晶闸管的第一端连接，所述第三熔丝的第二端同时 与所述第四电阻的第二端、所述第三双向晶闸管的第一端、所述继电器的第一 端和所述第四熔丝的第一端连接，所述第一双向晶闸管的第二端同时与所述第 十电容的第一端和所述三相异步电动机的第一端连接，所述第二双向晶闸管的 第二端同时与所述第十一电容的第一端和所述三相异步电动机的第二端连接， 所述第三双向晶闸管的第二端同时与所述第十二电容的第一端和所述三相异步 电动机的第二端连接，所述第一双向晶闸管的门极同时与所述第一固态继电器 的接地端和所述第七电容的第一端连接，所述第二双向晶闸管的门极同时与所 述第二固态继电器的接地端和所述第八电容的第一端连接，所述第三双向晶闸 管的门极同时与所述第三固态继电器的接地端和所述第九电容的第一端连接， 所述第四熔丝的第一端与所述第一电容的第一端连接，所述第五熔丝的第一端 与所述继电器常开触点的第一端连接，所述继电器常开触点的第二端与所述开 关的第一端连接，所述继电器的第二端同时与所述第一电阻的第一端和所述电 磁铁的第一端连接，所述第一电容的第二端与所述第二电容的第一端连接，所 述第二电容的第二端同时与所述第一电阻的第二端和所述第一二极管的正极连 接，所述第三电容的第一端同时与所述稳压二极管的负极、所述第五电阻的第 一端、所述第一二极管的负极、所述第六电阻的第一端、所述时基集成芯片的 复位端和所述时基集成芯片的电源电压端连接，所述第三电容的第二端同时与 所述开关的第二端、所述第三固态继电器的输出端、所述稳压二极管的正极、 所述第四电容的第一端、所述第五电容的第一端、所述时机集成芯片的接地端、 所述三极管的发射极、所述单向晶闸管的负极和所述第六电容的第一端连接， 所述第四电容的第二端与所述第四二极管的正极连接，所述第五电容的第二端 与所述时基集成芯片的控制电压端连接，所述第六电容的第二端与所述第九电 阻的第一端连接，所述第七电容的第二端与所述第十电阻的第一端连接，所述 第八电容的第二端与所述第十一电阻的第一端连接，所述第九电容的第二端与 所述第十二电阻的第一端连接，所述第十电容的第二端与所述第十电阻的第二 端连接，所述第十一电容的第二端与所述第十一电阻的第二端连接，所述第十 二电容的第二端与所述第十二电阻的第二端连接，所述第二电阻的第二端与所 述第一固态继电器的输入端连接，所述第三电阻的第二端与所述第二固态继电 器的输入端连接，所述第四电阻的第二端与所述第三固态继电器的输入端连接， 所述第五电阻的第二端与所述第一固态继电器的输出端连接，所述第六电阻的 第二端同时与所述第一电位器的第一端、所述第一电位器的滑动端、所述第二 电位器的第一端、所述第二电位器的滑动端和所述时基集成芯片的放电端连接， 所述第七电阻的第一端与所述时基集成芯片的输出端连接，所述第七电阻的第 二端与所述第五二极管的正极连接，所述第八电阻的第一端同时与所述单向晶 闸管的门极和所述三极管的集电极连接，所述第八电阻的第二端同时与所述第 九电阻的第二端和所述第二二极管的负极连接，所述第二二极管的正极与所述 第三电位器的第一端连接，所述第三二极管的负极与所述第一电位器的第二端 连接，所述第三二极管的正极同时与所述时基集成芯片的触发端和所述时基集 成芯片的阈值端连接，所述第四二极管的负极与所述第二电位器的第二端连接， 所述第五二极管的负极与所述三极管的基极连接，所述第二固态继电器的输出 端与所述第三固态继电器的正极输入端连接，所述电磁铁的第二端同时与所述 第三电位器的第二端和所述第三电位器的电阻调节端连接。
本实用新型的有益效果在于：
本实用新型是一种用于工业污水输送泵的控制器，与现有技术相比，本实 用新型具有电路结构简单、成本低廉、采用电子元件少、体积小、便于安装的 优点，且具有自动控制功能，有利于推广。
