申请日2013.11.02
公开(公告)日2015.05.13
IPC分类号H02P1/32
摘要
本发明公开了一种污泥浓缩机电动机的控制装置，包括断路器、第一交流接触器、第二交流接触器、第三交流接触器、电动机、第一熔断器、第二熔断器、第一按钮、第二按钮和时间继电器。本发明把起动电流限制在一定的范围内，不需要直接起动电动机，不会影响电网电压的稳定，可使电动机有足够的转矩启动工作，能保证整个污泥浓缩机的正常运行，同时装置中的交流接触器的能拥有更长的使用寿命，运行可靠，工作人员不用担心因错误操作带来不必要的麻烦。
权利要求书
1.一种污泥浓缩机电动机的控制装置，其特征在于：包括断路器、第一交 流接触器、第二交流接触器、第三交流接触器、电动机、第一熔断器、第二熔 断器、第一按钮、第二按钮和时间继电器，所述断路器的第一输出端同时与所 述第一熔断器的第一端和所述第一交流接触器主触点的第一输入端连接，所述 断路器的第一输入端与三相电源的第一端连接，所述断路器的第二输出端同时 与所述第二熔断器的第一端和所述第一交流接触器主触点的第二输入端连接， 所述断路器的第二输入端与所述三相电源的第二端连接，所述断路器的第三输 出端与所述第一交流接触器主触点的第三输入端连接，所述断路器的第三输入 端与所述三相电源的第三端连接，所述第一交流接触器主触点的第一输出端同 时与所述第二交流接触器主触点的第三输入端和所述电动机的第一输入端连 接，所述第一交流接触器主触点的第二输出端同时与所述第二交流接触器主触 点的第二输入端和所述电动机的第二输入端连接，所述第一交流接触器主触点 的第三输出端同时与所述第二交流接触器主触点的第一输入端和所述电动机的 第三输入端连接，所述第二交流接触器主触点的第三输出端同时与所述第三交 流接触器主触点的第一输入端和所述电动机的第一输出端连接，所述第二交流 接触器主触点的第二输出端同时与所述第三交流接触器主触点的第二输入端和 所述电动机的第二输出端连接，所述第二交流接触器主触点的第一输出端同时 与所述第三交流接触器主触点的第三输入端和所述电动机的第三输出端连接， 所述第三交流接触器主触点的第一输出端同时与所述第三交流接触器主触点的 第二输出端和所述第三交流接触器主触点的第三输出端连接，所述第一熔断器 的第二端与所述第一按钮的输入端连接，所述第一按钮的输出端同时与所述第 二按钮的输入端和所述第一交流接触器辅助触点的输入端连接，所述第二按钮 的输出端与所述第二交流接触器辅助触点的输入端连接，所述第二交流接触器 辅助触点的输出端同时与所述时间继电器线圈的第一端、所述时间继电器触点 的输入端和所述第三交流接触器第一辅助触点的输入端连接，所述第一交流接 触器辅助触点的输出端同时与所述第一交流接触器线圈的第一端、所述第三交 流接触器第一辅助触点的输出端和所述第三交流接触器第二辅助触点的输入端 连接，所述时间继电器触点的输出端与所述第三交流接触器线圈的第一端连接， 所述第二熔断器的第二端同时与所述时间继电器线圈的第二端、所述第三交流 接触器线圈的第二端、所述第一交流接触器线圈的第二端和所述第二交流接触 器线圈的第一端连接，所述第三交流接触器第二辅助触点的输出端与所述第二 交流接触器线圈的第二端连接。
2.根据权利要求1所述的污泥浓缩机电动机的控制装置，其特征在于：所 述电动机为大容量三相交流电动机。
3.根据权利要求1所述的污泥浓缩机电动机的控制装置，其特征在于：所 述第三交流接触器第一辅助触点为常开触点，所述第三交流接触器第二辅助触 点为常闭触点。
说明书
污泥浓缩机电动机的控制装置
技术领域
本发明涉及一种污泥浓缩机，尤其涉及一种污泥浓缩机电动机的控制装置。
背景技术
污泥浓缩机可广泛用于煤炭、化工、建材以及水源和污水处理等工业中含 固料浆液的浓缩和净化。污泥浓缩机安装在沉淀池上，将沉淀在下部的泥浆刮 集一起排出处理。通过沉淀池上部边缘的集油(渣)槽将浮渣和油刮集在一起 排走处理,而上部的澄清水通过溢流堰排出处理。当向污泥浓缩机送料过多或沉 淀物浓度过大时，安全装置发出信号，很容易烧坏电动机或损坏机件。污泥浓 缩机对电动机要求很高，选用的都是大容量的电动机，大容量电动机的启动电 流很大，会引起电网电压降低，使电动机转矩减小，甚至起动困难，而且还要 影响同一供电网络其他设备的正常工作。
发明内容
本发明的目的就在于为了解决上述问题而提供一种能使电动机稳定启动的 污泥浓缩机电动机的控制装置。
本发明通过以下技术方案来实现上述目的：

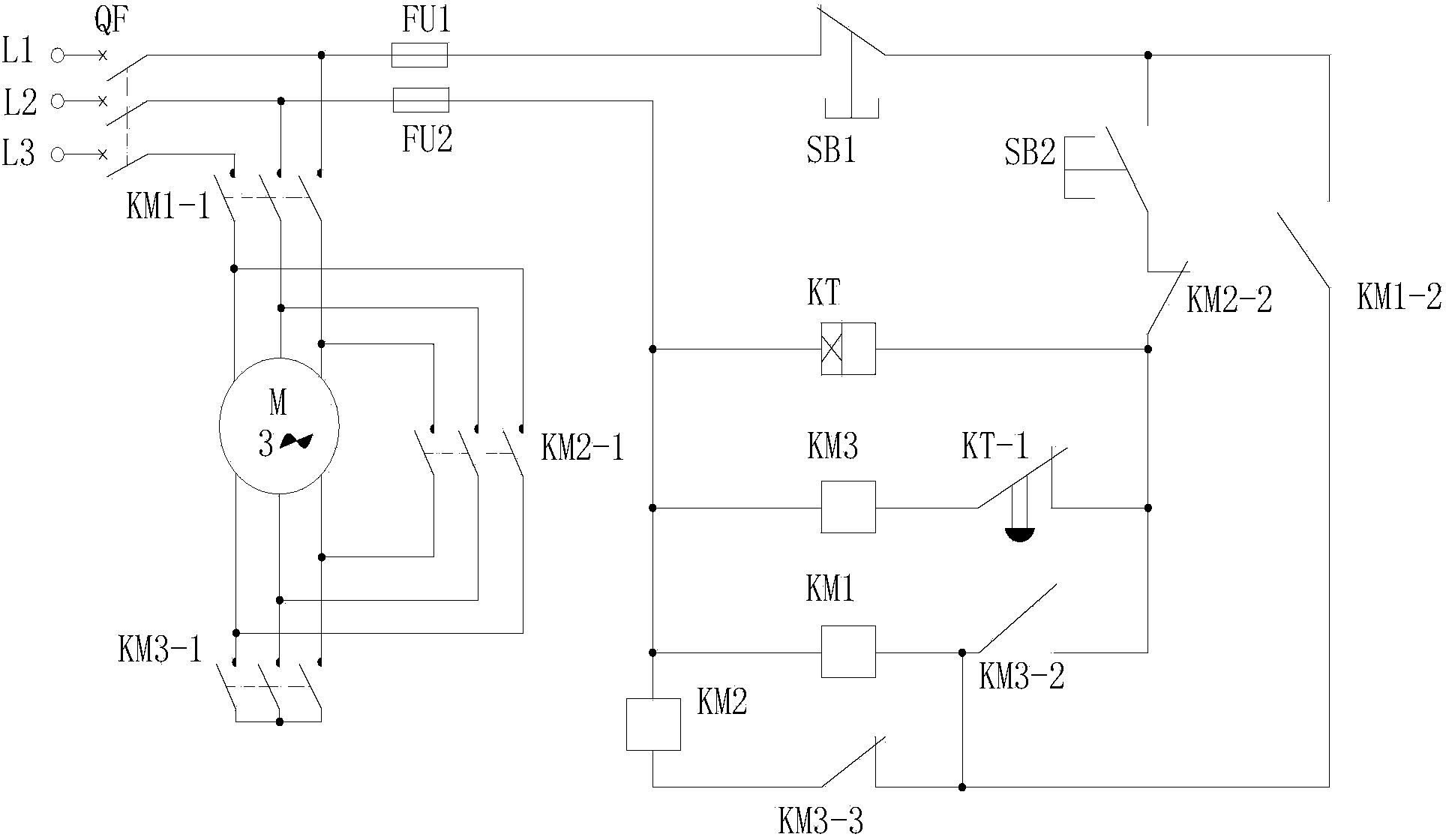

本发明包括断路器、第一交流接触器、第二交流接触器、第三交流接触器、 电动机、第一熔断器、第二熔断器、第一按钮、第二按钮和时间继电器，所述 断路器的第一输出端同时与所述第一熔断器的第一端和所述第一交流接触器主 触点的第一输入端连接，所述断路器的第一输入端与三相电源的第一端连接， 所述断路器的第二输出端同时与所述第二熔断器的第一端和所述第一交流接触 器主触点的第二输入端连接，所述断路器的第二输入端与所述三相电源的第二 端连接，所述断路器的第三输出端与所述第一交流接触器主触点的第三输入端 连接，所述断路器的第三输入端与所述三相电源的第三端连接，所述第一交流 接触器主触点的第一输出端同时与所述第二交流接触器主触点的第三输入端和 所述电动机的第一输入端连接，所述第一交流接触器主触点的第二输出端同时 与所述第二交流接触器主触点的第二输入端和所述电动机的第二输入端连接， 所述第一交流接触器主触点的第三输出端同时与所述第二交流接触器主触点的 第一输入端和所述电动机的第三输入端连接，所述第二交流接触器主触点的第 三输出端同时与所述第三交流接触器主触点的第一输入端和所述电动机的第一 输出端连接，所述第二交流接触器主触点的第二输出端同时与所述第三交流接 触器主触点的第二输入端和所述电动机的第二输出端连接，所述第二交流接触 器主触点的第一输出端同时与所述第三交流接触器主触点的第三输入端和所述 电动机的第三输出端连接，所述第三交流接触器主触点的第一输出端同时与所 述第三交流接触器主触点的第二输出端和所述第三交流接触器主触点的第三输 出端连接，所述第一熔断器的第二端与所述第一按钮的输入端连接，所述第一 按钮的输出端同时与所述第二按钮的输入端和所述第一交流接触器辅助触点的 输入端连接，所述第二按钮的输出端与所述第二交流接触器辅助触点的输入端 连接，所述第二交流接触器辅助触点的输出端同时与所述时间继电器线圈的第 一端、所述时间继电器触点的输入端和所述第三交流接触器第一辅助触点的输 入端连接，所述第一交流接触器辅助触点的输出端同时与所述第一交流接触器 线圈的第一端、所述第三交流接触器第一辅助触点的输出端和所述第三交流接 触器第二辅助触点的输入端连接，所述时间继电器触点的输出端与所述第三交 流接触器线圈的第一端连接，所述第二熔断器的第二端同时与所述时间继电器 线圈的第二端、所述第三交流接触器线圈的第二端、所述第一交流接触器线圈 的第二端和所述第二交流接触器线圈的第一端连接，所述第三交流接触器第二 辅助触点的输出端与所述第二交流接触器线圈的第二端连接。
进一步地，所述电动机为大容量三相交流电动机。
进一步地，所述第三交流接触器第一辅助触点为常开触点，所述第三交流 接触器第二辅助触点为常闭触点。
本发明的有益效果在于：
本发明把起动电流限制在一定的范围内，不需要直接起动电动机，不会影 响电网电压的稳定，可使电动机有足够的转矩启动工作，能保证整个污泥浓缩 机的正常运行，同时装置中的交流接触器的能拥有更长的使用寿命，运行可靠， 工作人员不用担心因错误操作带来不必要的麻烦。
