申请日2013.11.02
公开(公告)日2015.05.06
IPC分类号G01D5/244; G01D5/14
摘要
本发明公开了一种污泥烘干机的高精密VF变换器，包括压频转换芯片、放大器、二极管、第一电位器、第二电位器、第一电容、第二电容、第一电阻、第二电阻、第三电阻、第四电阻、第五电阻、第六电阻、第七电阻、第八电阻、第九电阻和第十电阻。本发明能够精确的将电压信号转换成脉冲信号，从而能真实的将温度信息真实的传输给处理器，使得处理器能够根据现场的情况对烘干机的温度进行准确的控制，直接提高了污泥烘干机的烘干效果。
权利要求书
1.一种污泥烘干机的高精密VF变换器，其特征在于：包括压频转换芯片、 放大器、二极管、第一电位器、第二电位器、第一电容、第二电容、第一电阻、 第二电阻、第三电阻、第四电阻、第五电阻、第六电阻、第七电阻、第八电阻、 第九电阻和第十电阻，所述第一电位器的第一端、所述第九电阻的第一端、所 述压频转换芯片的正电源端和所述第八电阻的第一端均接15V电源的正极，所 述第一电位器的第二端接所述15V电源的负极，热电转换电路的输出电压端与 所述第四电阻的第一端连接，所述第十电阻的第一端接5V电源的正极，所述第 二电阻的第一端、所述二极管的正极、所述第二电容的第一端、所述第二电位 器的第一端、所述第二电位器的滑动端、所述第七电阻的第一端和所述压频转 换芯片的接地端均接地，所述压频转换芯片的外接定时元件端同时与所述第二 电容的第二端和所述第九电阻的第二端连接，所述压频转换芯片的脉冲频率输 出端与所述第十电阻的第二端连接，所述压频转换芯片的外部电压输入端与所 述第五电阻的第一端连接，所述压频转换芯片的输出电流IO输出端同时与所述 放大器的负极输入端、所述第一电容的第一端和所述第四电阻的第二端连接， 所述压频转换芯片的基准电流IS输出端与所述第六电阻的第一端连接，所述压 频转换芯片的阀值电压输入端同时与所述第七电阻的第二端和所述第八电阻的 第二端连接，所述第六电阻的第二端与所述第二电位器的第二端连接，所述第 五电阻的第二端同时与所述第一电容的第二端、所述放大器的输出端和所述二 极管的负极连接，所述放大器的正极输入端与所述第三电阻的第一端连接，所 述第三电阻的第二端同时与所述第二电阻的第二端和所述第一电阻的第一端连 接，所述第一电阻的第二端与所述第一电位器的滑动端连接。
2.根据权利要求1所述的污泥烘干机的高精密VF变换器，其特征在于： 所述压频转换芯片为LM331，所述放大器为LM324。
说明书
污泥烘干机的高精密VF变换器
技术领域
本发明涉及一种污泥处理设备，尤其涉及一种污泥烘干机的高精密VF变换 器。
背景技术
污泥烘干机在烘干过程中由于受各种不确定因素的影响，难于建立精确的 数学模型。虽然自适应、自校正控制理论可以对缺乏数学模型的被控对象进行 识别，但这种递推法复杂，实时性差，对烘干机水分的控制增加了难度。现在 的大部分污泥烘干机的温度控制系统还很难将检测到的温度信息非常真实的传 输给处理器，以至于处理器不能够根据现场的情况对烘干机的温度进行准确的 控制，直接影响到烘干机的烘干效果。
发明内容
本发明的目的就在于为了解决上述问题而提供一种能够精确的将电压信号 转换成脉冲信号的污泥烘干机的高精密VF变换器。
本发明通过以下技术方案来实现上述目的：

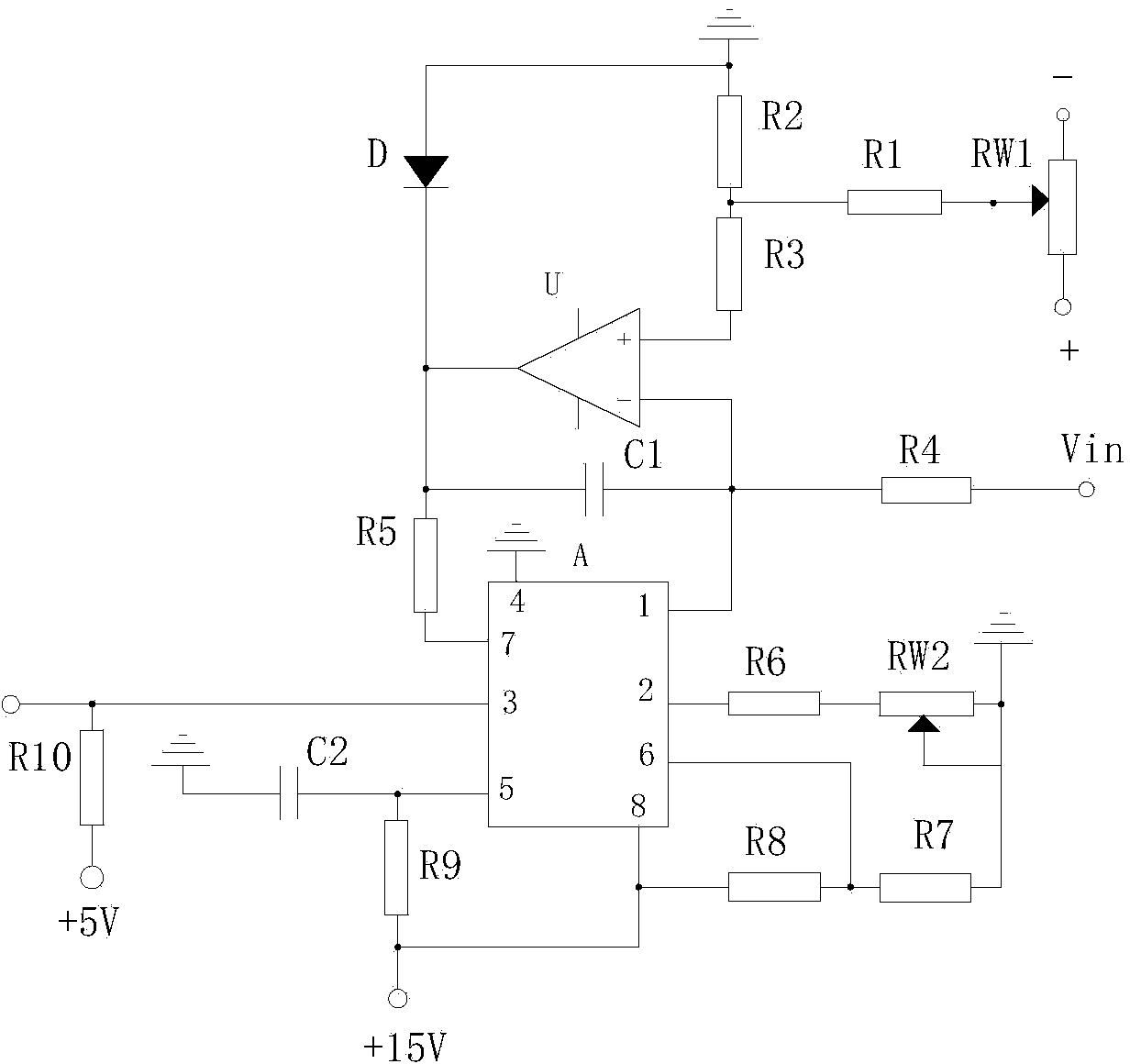

本发明包括压频转换芯片、放大器、二极管、第一电位器、第二电位器、 第一电容、第二电容、第一电阻、第二电阻、第三电阻、第四电阻、第五电阻、 第六电阻、第七电阻、第八电阻、第九电阻和第十电阻，所述第一电位器的第 一端、所述第九电阻的第一端、所述压频转换芯片的正电源端和所述第八电阻 的第一端均接15V电源的正极，所述第一电位器的第二端接所述15V电源的负 极，热电转换电路的输出电压端与所述第四电阻的第一端连接，所述第十电阻 的第一端接5V电源的正极，所述第二电阻的第一端、所述二极管的正极、所述 第二电容的第一端、所述第二电位器的第一端、所述第二电位器的滑动端、所 述第七电阻的第一端和所述压频转换芯片的接地端均接地，所述压频转换芯片 的外接定时元件端同时与所述第二电容的第二端和所述第九电阻的第二端连 接，所述压频转换芯片的脉冲频率输出端与所述第十电阻的第二端连接，所述 压频转换芯片的外部电压输入端与所述第五电阻的第一端连接，所述压频转换 芯片的输出电流IO输出端同时与所述放大器的负极输入端、所述第一电容的第 一端和所述第四电阻的第二端连接，所述压频转换芯片的基准电流IS输出端与 所述第六电阻的第一端连接，所述压频转换芯片的阀值电压输入端同时与所述 第七电阻的第二端和所述第八电阻的第二端连接，所述第六电阻的第二端与所 述第二电位器的第二端连接，所述第五电阻的第二端同时与所述第一电容的第 二端、所述放大器的输出端和所述二极管的负极连接，所述放大器的正极输入 端与所述第三电阻的第一端连接，所述第三电阻的第二端同时与所述第二电阻 的第二端和所述第一电阻的第一端连接，所述第一电阻的第二端与所述第一电 位器的滑动端连接。
进一步地，所述压频转换芯片为LM331，所述放大器为LM324。
本发明的有益效果在于：
本发明能够精确的将电压信号转换成脉冲信号，从而能真实的将温度信息 真实的传输给处理器，使得处理器能够根据现场的情况对烘干机的温度进行准 确的控制，直接提高了污泥烘干机的烘干效果。
