申请日2013.11.02
公开(公告)日2014.04.09
IPC分类号B04C9/00
摘要
本实用新型涉及盾构机施工领域，具体为一种泥水盾构施工用泥水处理装置，解决现有泥水处理系统能力不足、故障多、分离效果差等问题，包括粗筛分器、一级旋流除砂器、细筛分器、二级旋流除砂器，粗筛分器下方经一级输浆软管与一级旋流除砂器上方连通，一级旋流除砂器底部与细筛分器进料口正对，细筛分器的出料口经二级输浆软管与二级旋流除砂器上方连通;一级、二级旋流除砂器顶部的溢浆口分别连有与盾构机相连的泥浆输送管，一级、二级输浆软管上安装渣浆泵，粗筛分器和细筛分器下方还连有渣料分离管。渣土与泥浆分离效率很高，废浆少，得到的泥浆性能指标完全满足要求，泥浆能够反复利用，既减少泥浆制造成本又减少运输成本，适用范围广。
权利要求书

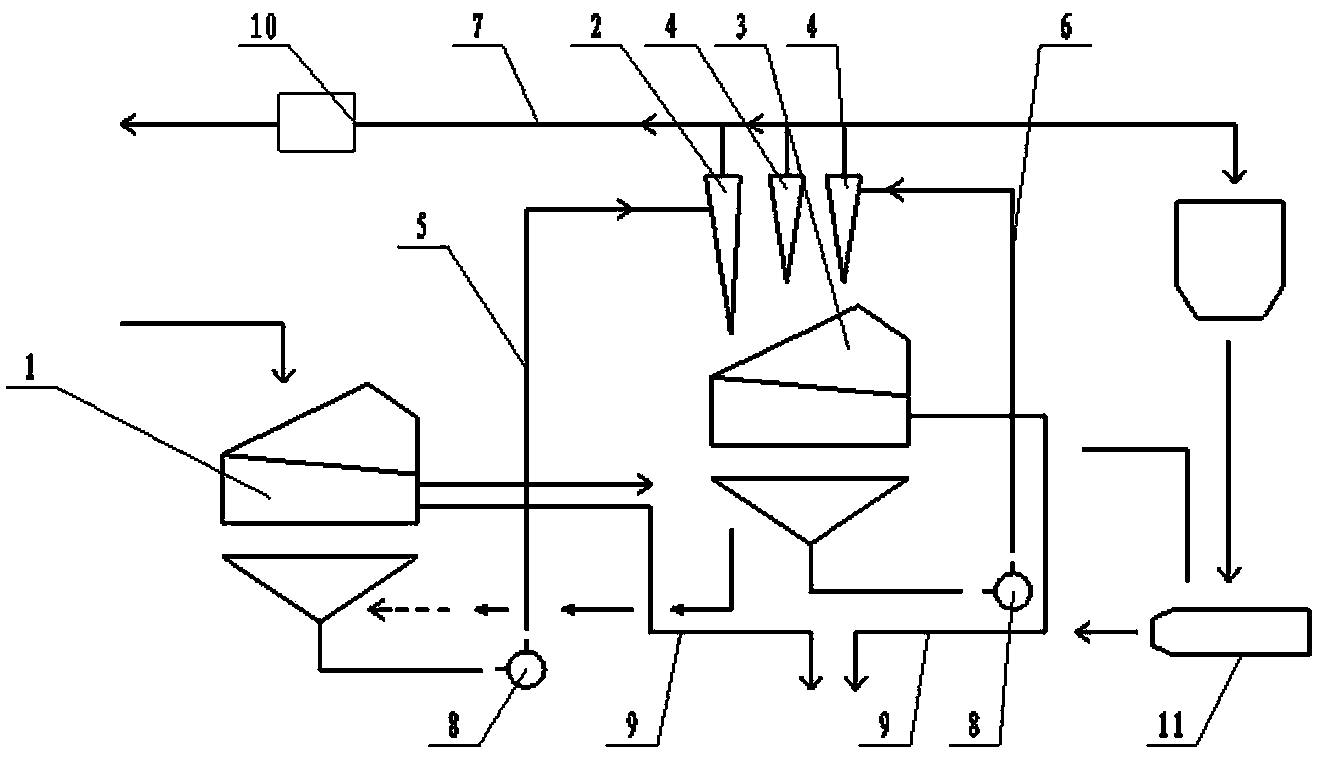

1.一种泥水盾构施工用泥水处理装置，其特征是包括顺次连接的粗筛分器(1)、一级旋流除砂器(2)、细筛分器(3)、二级旋流除砂器(4)，其中粗筛分器下方经一级输浆软管(5)与一级旋流除砂器上方的进浆口连通，一级旋流除砂器底部的沉砂嘴与细筛分器的进料口正对，细筛分器的出料口经二级输浆软管(6)与二级旋流除砂器上方的进浆口连通;一级旋流除砂器和二级旋流除砂器顶部的溢浆口分别连有与盾构机相连的泥浆输送管(7)，一级输浆软管和二级输浆软管上分别安装渣浆泵(8)，粗筛分器和细筛分器下方还连有渣料分离管(9)。
2.根据权利要求1所述的泥水盾构施工用泥水处理装置，其特征是泥浆输送管(7)上贯通设有储浆缓冲池(10)。
说明书
泥水盾构施工用泥水处理装置
技术领域
本实用新型涉及盾构机施工领域，具体为一种泥水盾构施工用泥水处理装置。
背景技术
随着各城市地铁的快速发展，盾构设备在隧道施工中得到越来越广泛的应用，其中泥水盾构在穿越污染地层、重大风险源及强透水不良地层中成绩卓越。泥水盾构施工时，需要在地面建立泥水处理系统来完成泥水盾构掘进施工所需要的合格泥浆生产以及掘进产生的渣土分离任务，尤其针对于盾构在穿越污染地层时，由于泥浆本身对污染物具有很好的吸附作用，如果泥浆与渣土能有效分离，反复利用，废浆少，则能大大降低泥浆制造成本，又减少运输成本。但是目前的泥水处理系统能力不足，泥浆和渣土分离效果差、废浆多，而且分离出来的泥浆指标不能满足要求，无法重复利用，整个处理系统故障较多，频繁出现停机现象，影响施工周期。
发明内容
本实用新型为了解决现有泥水盾构施工时的泥水处理系统能力不足、故障多，而且泥浆和渣土分离效果差、废浆多等问题，提供一种泥水盾构施工用泥水处理装置。
本实用新型是采用如下技术方案实现的：泥水盾构施工用泥水处理装置，包括顺次连接的粗筛分器、一级旋流除砂器、细筛分器、二级旋流除砂器，其中粗筛分器下方经一级输浆软管与一级旋流除砂器上方的进浆口连通，一级旋流除砂器底部的沉砂嘴与细筛分器的进料口正对，细筛分器的出料口经二级输浆软管与二级旋流除砂器上方的进浆口连通;一级旋流除砂器和二级旋流除砂器顶部的溢浆口分别连有与盾构机相连的泥浆输送管，一级输浆软管和二级输浆软管上分别安装渣浆泵，粗筛分器和细筛分器下方还连有渣料分离管。
所述泥浆输送管上贯通设有储浆缓冲池，当分离出来的泥浆指标不能满足要求时，可先收集到储浆缓冲池内进行调节后，再返回盾构机循环使用。
本实用新型的泥水处理装置的作用是将盾构切削土砂形成的泥水进行颗粒分离和处理后，渣土直接外运，分离后的泥浆再回收供盾构循环使用，一般分为三个层次：
第一层：利用粗筛分器进行预筛分，是对3 mm以上的颗粒进行分离，主要部件是筛板，动力源是振动电机;第二层：采用一级旋流除砂器对74μm以上颗粒进行分离，分离效率达到80%～90%，主要部件筛板、旋流器，动力源是振动电机和输送浆液的渣浆泵;第三层：采用二级旋流除砂器对30μm左右的颗粒进行分离，分离效率达到70%～80%，主要部件筛板、直径更小的旋流器，动力源是振动电机和输送浆液的渣浆泵;
总之，通过上述三层分离，渣土与泥浆分离效率很高，废浆少，得到的泥浆性能指标完全满足要求，泥浆能够反复利用，既减少泥浆制造成本又减少运输成本，为泥水盾构施工提供了有力的条件，适用于在施工过程产生泥浆和废水的所有工程，例如城市污水处理，尾矿废水处理等，尤其适用于在北方施工的泥水盾构施工工程。
