申请日2011.11.29
公开(公告)日2012.09.26
IPC分类号C02F3/30
摘要
本实用新型提供的早期垃圾渗滤液生物处理工艺的控制装置，属于生化法污水生物处理领域，进水池连接ASBR进水管;ASBR反应器连接ASBR进水管、ASBR出水管和排气管;ASBR进水管连接ASBR进水泵和ASBR进水阀门;ASBR出水管连接ASBR出水阀门;排气管连接碱液吸收装置、湿式气体流量计和气体收集装置;中间水箱连接ASBR出水管、旁通管和脉冲SBR进水管;旁通管连接ASBR进水泵和旁通管阀门;脉冲SBR进水管连接脉冲SBR进水泵和脉冲SBR进水管阀门，本实用新型提供的装置，能够准确控制厌氧消化和缺氧反硝化搅拌时间，好氧硝化曝气时间，具有节省能耗、缩短反应时间、不投加外碳源、TN去除率高和污泥减量等优点。
权利要求书

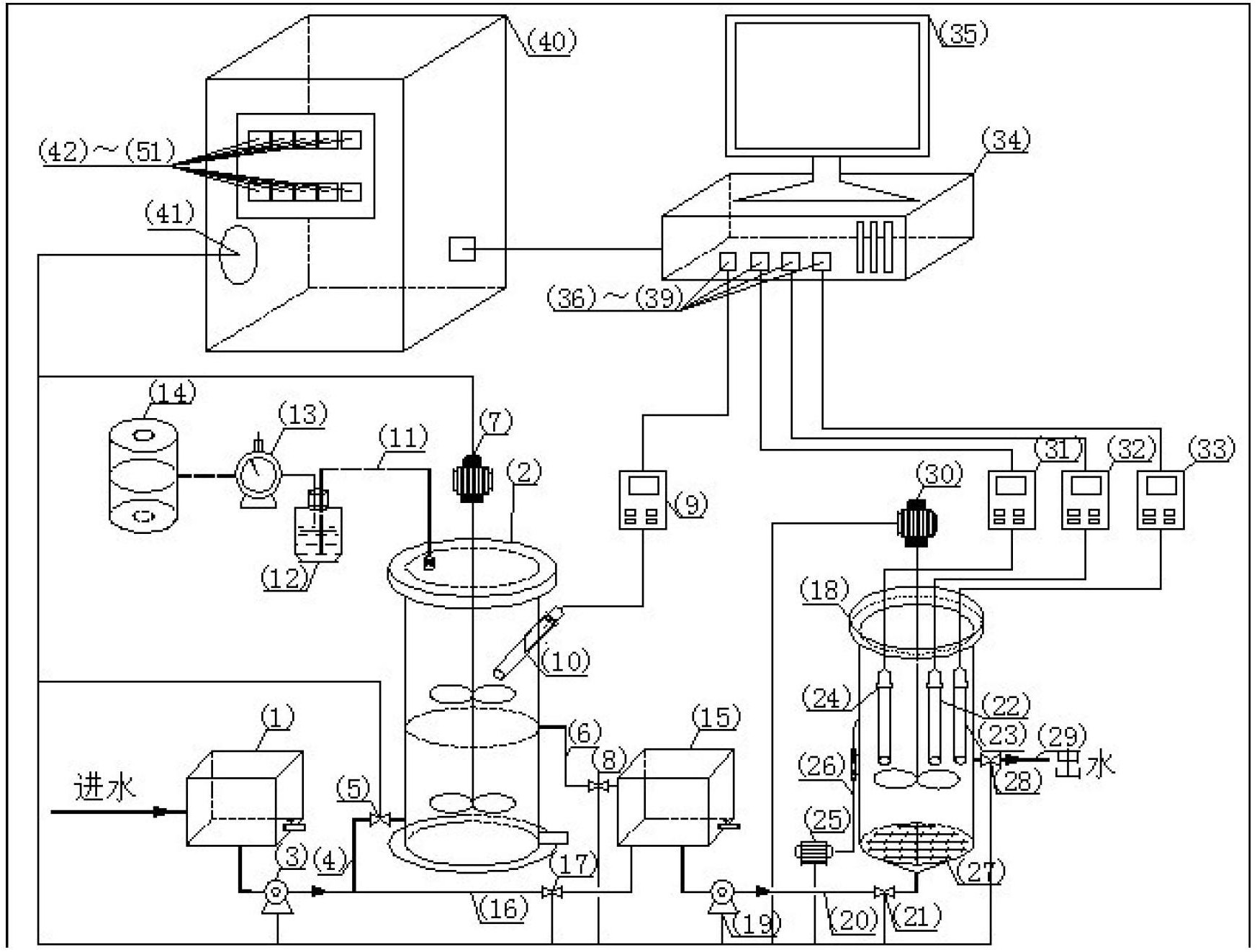

1.一种早期垃圾渗滤液生物处理工艺的控制装置，其特征在于：进水池(1)连接ASBR进水管(4);ASBR反应器(2)连接ASBR进水管(4)、ASBR出水管(6)和排气管(11);ASBR进水管(4)连接ASBR进水泵(3)和ASBR进水阀门(5);ASBR出水管(6)连接ASBR出水阀门(8);排气管(11)连接碱液吸收装置(12)、湿式气体流量计(13)和气体收集装置(14);中间水箱(15)连接ASBR出水管(6)、旁通管(16)和脉冲SBR进水管(20);旁通管(16)连接ASBR进水泵(3)和旁通管阀门(17);脉冲SBR进水管(20)连接脉冲SBR进水泵(19)和脉冲SBR进水管阀门(21);脉冲SBR(18)连接脉冲SBR进水管(20)、曝气管(26)和脉冲SBR出水管(29);曝气管(26)连接空气压缩机(25)和曝气头(27);脉冲SBR出水管(29)连接脉冲SBR出水管阀门(28);
ASBR反应器(2)内部设有搅拌器ASBR(7)和pH传感器ASBR(10);脉冲SBR(18)内部设有搅拌器SBR(30)、pH传感器SBR(24)、DO传感器 SBR(22)和ORP传感器SBR(23);pH传感器ASBR(10)、pH传感器SBR(24)、DO传感器SBR(22)、ORP传感器SBR(23)经数据线分别与pH测定仪ASBR(9)、pH测定仪SBR(31)、DO测定仪SBR(32)、ORP测定仪SBR(33)连接后与计算机(34)的数据信号输入接口(36～39)连接，计算机(34)通过数据信号输出接口与过程控制器(40)连接，过程控制器的ASBR进水泵继电器(42)、ASBR进水管阀门继电器(43)、搅拌器ASBR继电器(44)、ASBR出水管阀门继电器(45)、旁通管阀门继电器(46)、脉冲SBR进水泵继电器(47)、脉冲SBR进水管阀门继电器(48)、空气压缩机继电器(49)、脉冲SBR出水管阀门继电器(50)、搅拌器SBR继电器(51)分别与ASBR进水泵(3)、ASBR进水管阀门(5)、搅拌器ASBR(7)、ASBR出水管阀门(8)、旁通管阀门(17)、脉冲SBR进水泵(19)、脉冲SBR进水管阀门(21)、空气压缩机(25)、脉冲SBR出水管阀门(28)、搅拌器SBR(30)连接。
说明书
一种早期垃圾渗滤液生物处理工艺的控制装置
技术领域
本实用新型涉及生化法污水生物处理技术领域，尤其涉及一种早期垃圾渗滤液生物处理工艺的控制装置。
背景技术
2009年，我国有654座城市，3.5亿城市人口，城市垃圾清运量有1.67亿吨，生活垃圾年平均增长率为3%。垃圾处理设施的变化也很大。09年我国总的垃圾处理量为1.19亿吨，其中填埋占80%，焚烧20%，堆肥2%。从中可以看出填埋是城市垃圾处理的主要方式，填埋适合我国国情，是一种有效且低费用的城市垃圾处理方式，但是填埋会产生大量的垃圾渗滤液。垃圾渗滤液的水质相对于传统的城市生活污水复杂，属于高浓度有机废水，全国渗滤液污染排放量约占年总排放量的1.6‰，以化学耗氧量核算却占到5.27%。所以如果对渗滤液处理不当会对填埋场周边环境带来严重的危害，同时威胁填埋场周边居民的健康。
早期城市垃圾渗滤液成分非常复杂，通常富含有机物和氨氮，同时富含有毒有害的重金属离子，表观呈黑褐色。相对于城市生活污水来讲，城市垃圾渗滤液的生物处理一直以来是一个难题。之前有些研究认为，城市垃圾渗滤液中的高浓度氨氮和重金属离子会抑制微生物的正常代谢，同时生物脱氮一般都需要投加大量的外碳源，增加了运行费用，但是使用反渗透的技术同样会带来处理费用高昂的问题。
传统工艺处理早期垃圾渗滤液具有一定的脱氮和去除可降解有机物的效果，但是其运行过程的可控性差，且无法实现不外加碳源情况下TN去除率在90%以上，传统ASBR的运行周期趋于固定，搅拌时间过长造成电力浪费，搅拌时间过短造成反应不完全;传统SBR的运行方式也很难达到TN的深度去除。
实用新型内容
本实用新型所要解决的技术问题是提供一种早期垃圾渗滤液生物处理工艺的控制装置，具体的，进水池(1)连接ASBR进水管(4);ASBR反应器(2)连接ASBR进水管(4)、ASBR出水管(6)和排气管(11);ASBR进水管(4)连接ASBR进水泵(3)和ASBR进水阀门(5);ASBR出水管(6)连接ASBR出水阀门(8);排气管(11)连接碱液吸收装置(12)、湿式气体流量计(13)和气体收集装置(14);中间水箱(15)连接ASBR出水管(6)、旁通管(16)和脉冲SBR进水管(20);旁通管(16)连接ASBR进水泵(3)和旁通管阀门(17);脉冲SBR进水管(20)连接脉冲SBR进水泵(19)和脉冲SBR进水管阀门(21);脉冲SBR(18)连接脉冲SBR进水管(20)、曝气管(26)和脉冲SBR出水管(29);曝气管(26)连接空气压缩机(25)和曝气头(27);脉冲SBR出水管(29)连接脉冲SBR出水管阀门(28);
ASBR反应器(2)内部设有搅拌器ASBR(7)和pH传感器ASBR(10);脉冲SBR(18)内部设有搅拌器SBR(30)、pH传感器SBR(24)、DO传感器 SBR(22)和ORP传感器SBR(23);pH传感器ASBR(10)、pH传感器SBR(24)、DO传感器SBR(22)、ORP传感器SBR(23)经数据线分别与pH测定仪ASBR(9)、pH测定仪SBR(31)、DO测定仪SBR(32)、ORP测定仪SBR(33)连接后与计算机(34)的数据信号输入接口(36～39)连接，计算机(34)通过数据信号输出接口与过程控制器(40)连接，过程控制器的ASBR进水泵继电器(42)、ASBR进水管阀门继电器(43)、搅拌器ASBR继电器(44)、ASBR出水管阀门继电器(45)、旁通管阀门继电器(46)、脉冲SBR进水泵继电器(47)、脉冲SBR进水管阀门继电器(48)、空气压缩机继电器(49)、脉冲SBR出水管阀门继电器(50)、搅拌器SBR继电器(51)分别与ASBR进水泵(3)、ASBR进水管阀门(5)、搅拌器ASBR(7)、ASBR出水管阀门(8)、旁通管阀门(17)、脉冲SBR进水泵(19)、脉冲SBR进水管阀门(21)、空气压缩机(25)、脉冲SBR出水管阀门(28)、搅拌器SBR(30)连接。
综上，本实用新型提供的一种早期垃圾渗滤液生物处理工艺的控制装置，能够以实际城市垃圾渗滤液为对象，ASBR在处理早期垃圾渗滤液是具有污泥产量小、负荷高、运行简便、能耗低等优点，同时ASBR能将渗滤液中难降解大分子有机物转化成为易降解有机物，有助于有机物的深度去除。脉冲SBR主要的作用是深度脱氮，在脉冲进水和实时控制曝气和搅拌的情况下充分利用了原水碳源和污泥内碳源，节省费用;ASBR厌氧消化过程通过在线pH传感器实时控制，准确判断终点，防止过度搅拌造成能源浪费;脉冲SBR好氧硝化和缺氧反硝化过程通过在线DO、pH和ORP值传感器实时控制，精确判断各阶段反应终点，节省反应时间和能源。
