申请日2013.11.02
公开(公告)日2014.04.09
IPC分类号C02F11/18; C02F11/12
摘要
本实用新型涉及盾构机施工领域，具体为一种泥水盾构施工泥水处理防冻结构，解决现有泥水盾构在冬季施工时各种泥浆池无任何防冻措施而造成施工成本增加、施工周期延长等问题，包括通过进排泥浆管路相互连通的废浆池、多级沉淀池以及与沉淀池贯通的调整池，在废浆池、多级沉淀池及调整池的底部及周边盘绕有循环式镀锌管路，镀锌管路两端分别与供暖锅炉的热水出口和冷水入口连接，外露于地面上的进排泥浆管路缠裹有发热电阻丝，发热电阻丝外包裹有保温棉。结构简单、施工便捷、成本较低，节约了施工成本，缩短了施工工期，适用于在施工过程产生泥浆和废水的所有工程，尤其适用于在北方施工的泥水盾构施工工程。
权利要求书

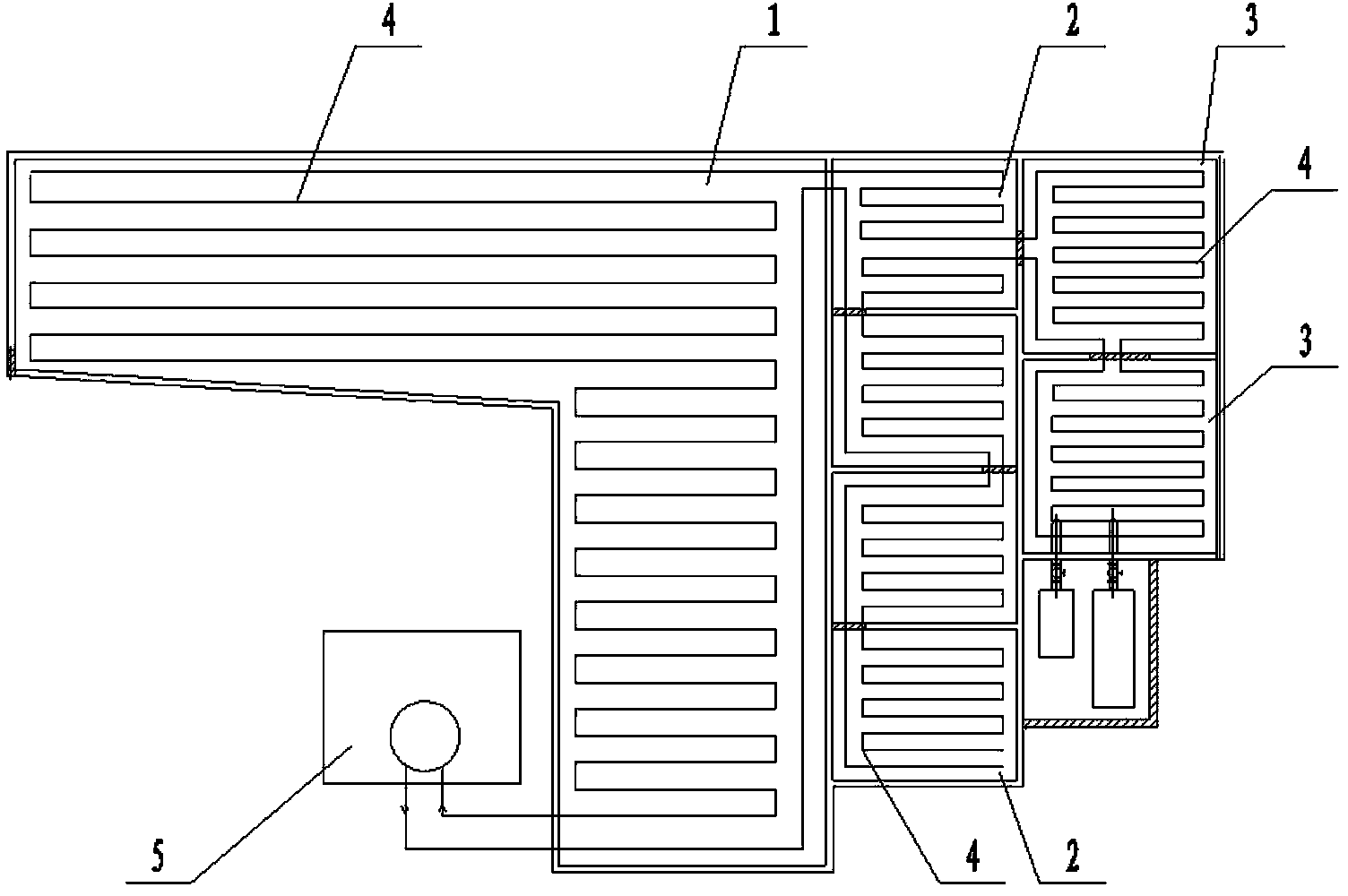

1.一种泥水盾构施工泥水处理防冻结构，包括通过进排泥浆管路相互连通的废浆池(1)、多级沉淀池(2)以及与沉淀池贯通的调整池(3)，其特征是在废浆池、多级沉淀池及调整池的底部及周边盘绕有循环式镀锌管路(4)，镀锌管路两端分别与供暖锅炉(5)的热水出口和冷水入口连接。
2.根据权利要求1所述的泥水盾构施工泥水处理防冻结构，其特征是外露于地面上的进排泥浆管路缠裹有发热电阻丝，发热电阻丝外包裹有保温棉。
说明书
泥水盾构施工泥水处理防冻结构
技术领域
本实用新型涉及盾构机施工领域，具体为一种泥水盾构施工泥水处理防冻结构。
背景技术
随着各城市地铁的快速发展，盾构设备在隧道施工中得到越来越广泛的应用，其中泥水盾构在穿越污染地层、重大风险源及强透水不良地层中成绩卓越。泥水盾构施工时，需要在地面建立泥水处理系统来完成泥水盾构掘进施工所需要的合格泥浆生产以及掘进产生的渣土分离任务，尤其针对于盾构在穿越污染地层时，由于泥浆本身对污染物具有很好的吸附作用，如果泥浆与渣土能有效分离，反复利用，废浆少，则能大大降低泥浆制造成本，又减少运输成本。在目前的泥水处理、储存等过程中，所用的废浆池、沉淀池、调整池均无任何防冻措施，如果在冬季施工时，各个池中的泥浆将全部结冰，严重时泥浆由于结冰后体积变大将泥浆池胀裂，结冰后由于无泥浆进入进浆泵，未及时发现时很有可能会将进浆泵损坏。一旦泥浆池结冰，很难在短时间内恢复，结冰后，只能将泥浆池内冰块取出外运，重新制浆，在此过程中，清理及运输池中的冰块、重新制浆均会造成施工成本的增加，延长施工周期。
发明内容
本实用新型为了解决现有泥水盾构在冬季施工时各种泥浆池无任何防冻措施而造成施工成本增加、施工周期延长等问题，提供一种泥水盾构施工泥水处理防冻结构。
本实用新型是采用如下技术方案实现的：泥水盾构施工泥水处理防冻结构，包括通过进排泥浆管路相互连通的废浆池、多级沉淀池以及与沉淀池贯通的调整池，本实用新型的创新点是在废浆池、多级沉淀池及调整池的底部及周边盘绕有循环式镀锌管路，镀锌管路两端分别与供暖锅炉的热水出口和冷水入口连接。
所述外露于地面上的进排泥浆管路缠裹有发热电阻丝，发热电阻丝外包裹有保温棉，可进一步保证泥浆在输送过程中不会发生结冰现象，加强保温效果。
采用本实用新型的结构设计，在泥浆处理中各个泥浆池底部及周边增设与供暖装置连接的镀锌管路，当施工进入冬季时，利用锅炉烧水增压使镀锌管路中的热水不断循环，使之能够将泥浆池内泥浆保持一定温度避免产生结冰现象，同时利用镀锌管具有导热系数高、耐腐蚀性强、使用寿命长等特性，作为泥浆处理中各个泥浆池的供暖管路，进一步保证泥浆池的保温效果及使用寿命。
与现有技术相比，本实用新型有效解决了北方由于冬季温度低而出现的泥水盾构施工中发生泥浆结冰的问题，确保了各个泥浆池及进排泥浆管路在施工中的保温效果，改进结构简单、施工便捷、改进成本较低，大大节约了施工成本，缩短了施工工期，适用于在施工过程产生泥浆和废水的所有工程，例如城市污水处理，尾矿废水处理等，尤其适用于在北方施工的泥水盾构施工工程。
