申请日2013.11.07
公开(公告)日2015.05.20
IPC分类号G05D23/22
摘要
本发明公开了一种用于污泥烘干机的热电偶检测温度控制电路，包括第一变压器、第二变压器、晶闸管、第一三极管、第二三极管、放大器、热电偶、第一电容、第二电容、第一二极管、第二二极管、第三二极管、第四二极管、第五二极管、电位器、第一电阻、第二电阻、第三电阻、第四电阻、第五电阻、第六电阻、第七电阻、第八电阻、第九电阻、第十电阻、第十一电阻和第十二电阻。本发明结构简单，成本低廉，并能准确的检测到时刻变化的温度信息，并反馈给控制系统，然后将温度控制在正常的工作范围内。
权利要求书
1.一种用于污泥烘干机的热电偶检测温度控制电路，其特征在于：包括第 一变压器、第二变压器、晶闸管、第一三极管、第二三极管、放大器、热电偶、 第一电容、第二电容、第一二极管、第二二极管、第三二极管、第四二极管、 第五二极管、电位器、第一电阻、第二电阻、第三电阻、第四电阻、第五电阻、 第六电阻、第七电阻、第八电阻、第九电阻、第十电阻、第十一电阻和第十二 电阻，所述第一变压器初级的第一端与220V交流电源的第一火线端连接，所述 第五电阻的第一端与所述220V交流电源的第二火线端连接，所述第一变压器初 级的第二端与所述220V交流电源的零线端连接，所述热电偶的电源输入端接 12V电源的正极，所述热电偶的接地端、所述电位器的第一端、所述第一二极 管的正极、所述第三二极管的正极、所述第五二极管的正极、所述第六电阻的 第一端、所述第二电容的第一端和所述第二变压器次级的第一端均接地，所述 第一变压器次级的第一端同时与所述第一二极管的负极和所述第二二极管的正 极连接，所述第一变压器次级的第二端同时与所述第三二极管的负极和所述第 四二极管的正极连接，所述第一电阻的第一端同时与所述第二二极管的负极和 所述第四二极管的负极连接，所述第一电阻的第二端同时与所述第五二极管的 负极、所述第二电阻的第一端、所述第三电阻的第一端和所述第四电阻的第一 端连接，所述第二电阻的第二端同时与所述第一三极管的基极、所述第六电阻 的第二端和所述第七电阻的第一端连接，所述第三电阻的第二端与所述第一三 极管的发射极连接，所述第一三极管的集电极同时与所述第二三极管的基极和 所述第二电容的第二端连接，所述第四电阻的第二端与所述第二三极管的集电 极连接，所述第二三极管的发射极与所述第二变压器次级的第二端连接，所述 第二变压器初级的第一端与所述晶闸管的控制端连接，所述第二变压器初级的 第二端与所述晶闸管的阴极连接，所述晶闸管的阳极与所述第五电阻的第二端 连接，所述第七电阻的第二端同时与所述放大器的输出端、所述第八电阻的第 一端和所述第十二电阻的第一端连接，所述放大器的空端与所述第一电容的第 一端连接，所述第一电容的第二端与所述第九电阻的第一端连接，所述第九电 阻的第二端同时与所述放大器的负极电源端和所述第八电阻的第二端连接，所 述第十二电阻的第二端同时与所述第十电阻的第一端和所述放大器的负极输入 端连接，所述第十电阻的第二端与所述电位器的滑动端连接，所述电位器的第 二端悬空，所述放大器的正极输入端与所述第十一电阻的第一端连接，所述第 十一电阻的第二端与所述热电偶的输出端连接。
2.根据权利要求1所述的用于污泥烘干机的热电偶检测温度控制电路，其 特征在于：所述第五二极管为稳压二极管。
3.根据权利要求1所述的用于污泥烘干机的热电偶检测温度控制电路，其 特征在于：所述第一三极管与所述第二三极管均为PNP型。
说明书
用于污泥烘干机的热电偶检测温度控制电路
技术领域
本发明涉及一种温度控制电路，尤其涉及一种用于污泥烘干机的热电偶检 测温度控制电路。
背景技术
污泥烘干机烘干筒内燃烧具有调节火焰的能力，根据生料成分的高低及烘 干机情况，可以变化火焰的长短、粗细及位置。这种能力具体表现在对烘干机 尾温度及对烘干机筒体温度的控制上，烘干机尾温度过高说明燃料燃烧不够充 分，污泥烘干机筒体温度均匀不高可以说明对烘干机筒体的保护程度。当污泥 质地变化时，通过调节出口风速，改变空气与污泥的混合力度，使火焰仍能满 足煅烧需要。现今污泥烘干机的温度控制电路往往过于复杂，不易操作，精确 度也不够高。
发明内容
本发明的目的就在于为了解决上述问题而提供一种污泥烘干机的热电偶检 测温度控制电路。
本发明通过以下技术方案来实现上述目的：

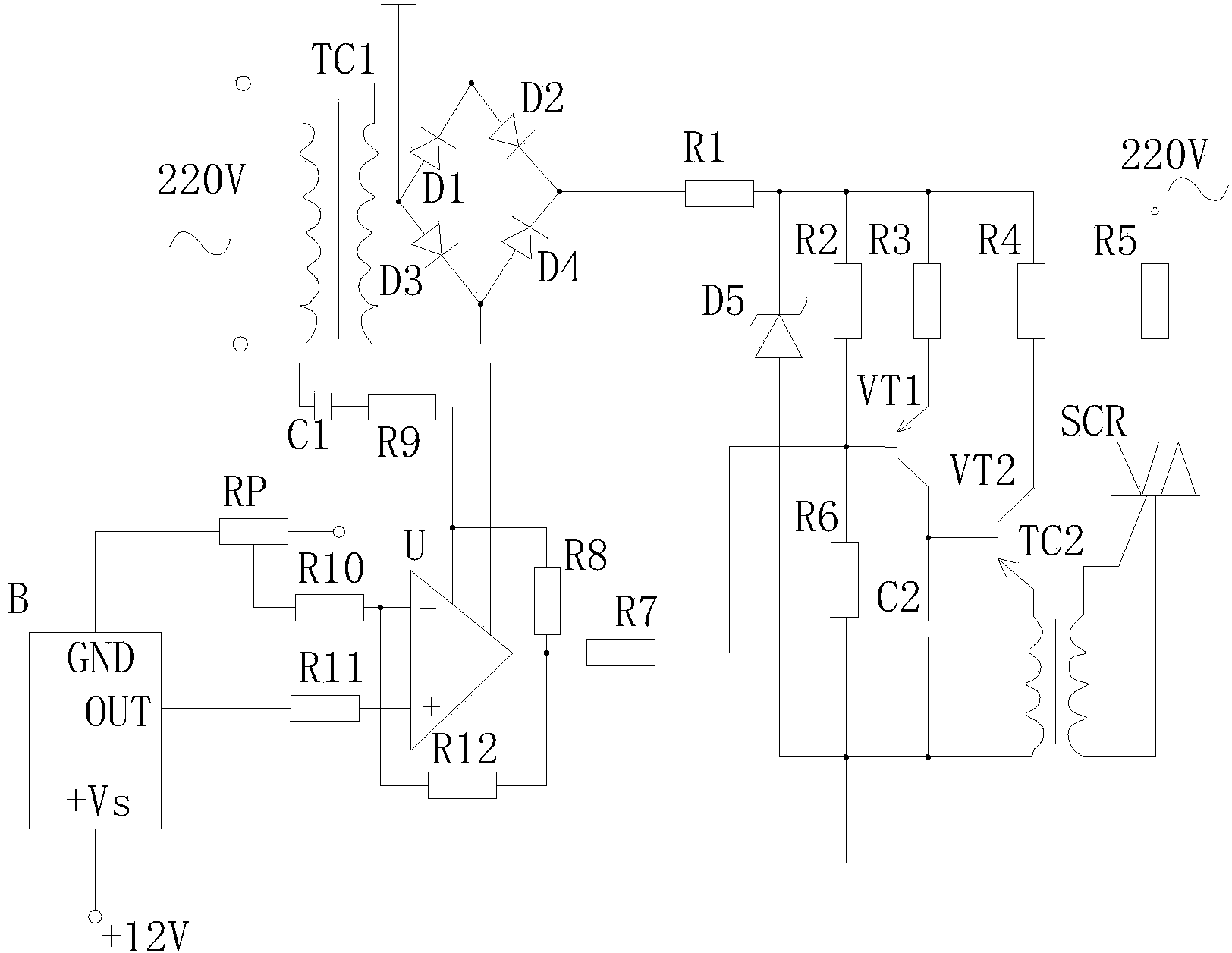

本发明包括第一变压器、第二变压器、晶闸管、第一三极管、第二三极管、 放大器、热电偶、第一电容、第二电容、第一二极管、第二二极管、第三二极 管、第四二极管、第五二极管、电位器、第一电阻、第二电阻、第三电阻、第 四电阻、第五电阻、第六电阻、第七电阻、第八电阻、第九电阻、第十电阻、 第十一电阻和第十二电阻，所述第一变压器初级的第一端与220V交流电源的第 一火线端连接，所述第五电阻的第一端与所述220V交流电源的第二火线端连 接，所述第一变压器初级的第二端接所述220V交流电源的零线端，所述热电偶 的电源输入端接12V电源的正极，所述热电偶的接地端、所述电位器的第一端、 所述第一二极管的正极、所述第三二极管的正极、所述第五二极管的正极、所 述第六电阻的第一端、所述第二电容的第一端和所述第二变压器次级的第一端 均接地，所述第一变压器次级的第一端同时与所述第一二极管的负极和所述第 二二极管的正极连接，所述第一变压器次级的第二端同时与所述第三二极管的 负极和所述第四二极管的正极连接，所述第一电阻的第一端同时与所述第二二 极管的负极和所述第四二极管的负极连接，所述第一电阻的第二端同时与所述 第五二极管的负极、所述第二电阻的第一端、所述第三电阻的第一端和所述第 四电阻的第一端连接，所述第二电阻的第二端同时与所述第一三极管的基极、 所述第六电阻的第二端和所述第七电阻的第一端连接，所述第三电阻的第二端 与所述第一三极管的发射极连接，所述第一三极管的集电极同时与所述第二三 极管的基极和所述第二电容的第二端连接，所述第四电阻的第二端与所述第二 三极管的集电极连接，所述第二三极管的发射极与所述第二变压器次级的第二 端连接，所述第二变压器初级的第一端与所述晶闸管的控制端连接，所述第二 变压器初级的第二端与所述晶闸管的阴极连接，所述晶闸管的阳极与所述第五 电阻的第二端连接，所述第七电阻的第二端同时与所述放大器的输出端、所述 第八电阻的第一端和所述第十二电阻的第一端连接，所述放大器的空端与所述 第一电容的第一端连接，所述第一电容的第二端与所述第九电阻的第一端连接， 所述第九电阻的第二端同时与所述放大器的负极电源端和所述第八电阻的第二 端连接，所述第十二电阻的第二端同时与所述第十电阻的第一端和所述放大器 的负极输入端连接，所述第十电阻的第二端与所述电位器的滑动端连接，所述 电位器的第二端悬空，所述放大器的正极输入端与所述第十一电阻的第一端连 接，所述第十一电阻的第二端与所述热电偶的输出端连接。
进一步地，所述第五二极管为稳压二极管。
进一步地，所述第一三极管与所述第二三极管均为PNP型。
本发明的有益效果在于：
本发明结构简单，成本低廉，并能准确的检测到时刻变化的温度信息，并 反馈给控制系统，然后将温度控制在正常的工作范围内。
