申请日2013.11.07
公开(公告)日2014.06.18
IPC分类号B65D90/54
摘要
本实用新型为有关一种污泥储斗的止水结构，主要结构包括：一储槽体、一活动枢设于该储槽体上并位于下述该出泥口部处的活动板体及一设置于该出泥口部与该活动板体之间处的防水元件，当中储槽体的底部具有一出泥口部，而活动板体与出泥口部之间的缝隙借由防水元件可以防止泥水从缝隙流出，另外出泥口部借由活动板体的半弧形向上抬起动作来进行开启或封闭，由上述的结构过程，达到有效防止污泥水流出、有效减少环境污染、操作简单、减少成本金钱的耗费、节省时间的耗费、节省耗费人力清洁及增加产业竞争力的成效。
权利要求书
1.一种污泥储斗的止水结构，其特征在于，主要包括：
一储槽体，该储槽体一面处形成一出泥口部;
一活动枢设于该储槽体上并位于该出泥口部处的活动板体，该活动 板体提供活动开启或封闭该出泥口部;
一设置于该出泥口部与该活动板体之间处的防水元件，该防水元件 提供该出泥口部用于防止漏水。
2.根据权利要求1所述的污泥储斗的止水结构，其特征在于，所述 储槽体背离该出泥口部一面处形成一入泥口部。
3.根据权利要求1所述的污泥储斗的止水结构，其特征在于，所述 储槽体设有至少一枢接体及至少一液压杆体，而该储槽体两侧处分别与 该枢接体一面处相互结合，且该枢接体与该活动板体相互活动枢设，并 该液压杆体一端处与该活动板体一侧处相互结合。
4.根据权利要求3所述的污泥储斗的止水结构，其特征在于，所 述活动板体借由该枢接体及该液压杆体相互配合动作，达到与该储槽体 进行半弧形抬起活动闭合动作。
5.根据权利要求1所述的污泥储斗的止水结构，其特征在于，所 述防水元件设置于该出泥口部处。
6.根据权利要求1所述的污泥储斗的止水结构，其特征在于，所 述防水元件设置于该活动板体上。
说明书
污泥储斗的止水结构
技术领域
本实用新型为提供一种污泥储斗的止水结构，尤指一种达到有效防 止污泥水流出、有效减少环境污染、操作简单、减少成本金钱的耗费、 节省时间的耗费、节省耗费人力清洁及增加产业竞争力的成效的污泥储 斗的止水结构。
背景技术
早期的污泥饼储斗、主要结构是以一储斗、污泥出口及一双向活动 开关阀为主，当储斗内储存的污泥满时，便借由双向活动开关阀由内向 外开启，此时便由污泥出口排出污泥，而储斗内的污泥全数排出完毕后， 再借由双向活动开关阀由外向内闭合，由上结构过程，得知使用早期的 污泥饼储斗发生了很多问题，这些问题可以分为：当中双向活动开关阀 中间处具有闭合缝隙，导致污泥借由这此缝隙流出，造成环境污染、需 耗费大量金钱购买接水污泥盘、操作双向活动开关阀开启与闭合过程相 当复杂、需耗费大量人力清理环境、耗费时间维护环境、操作双向活动 开关阀开启与闭合过程相当耗费时间的问题。
故，早期的污泥饼储斗对于现今的使用者，难以达到非常好的成效 需求，往往导致发生许多问题，而让使用者在使用时造成极大的负担。
然上述早期的污泥饼储斗于使用时，为确实存在上述问题与缺失尚 待改进，是以，要如何解决上述现有的问题与缺失，即为本发明人与从 事此行业的相关厂商所亟欲研究改善的方向所在。
故，本发明人有鉴于上述缺失，乃搜集相关资料，经由多方评估及 考虑，并以从事于此行业累积的多年经验，经由不断试作及修改，才设 计出此种达到有效防止污泥水流出、有效减少环境污染、操作简单、减 少成本金钱的耗费、节省时间的耗费、节省耗费人力清洁及增加产业竞 争力的成效的污泥储斗的止水结构的实用新型专利。
实用新型内容
本实用新型所要解决的主要技术问题在于，克服现有技术存在的上 述缺陷，而提供一种污泥储斗的止水结构，当中出泥口部与活动板体之 间的缝隙借由防水元件可防止泥水从缝隙流出，并借由活动板体的半弧 形向上抬起动作可有效活动开启或紧闭出泥口部，达到有效防止污泥水 流出、有效减少因污泥水环境污染、达到简单开启或封闭污泥出口、减 少成本金钱的耗费、节省时间的花费、节省耗费人力清洁及增加产业竞 争力的成效的实用进步性。
借由上述技术，可针对现有早期的污泥饼储斗所存在的因双向活动 开关阀中间处具有闭合缝隙，导致污泥借由此缝隙流出、造成环境污染 、需耗费大量金钱购买接水污泥盘、操作双向活动开关阀开启与闭合过 程相当复杂、需耗费大量人力清理环境、耗费大量时间维护环境、操作 双向活动开关阀开启与闭合过程相当耗费时间的问题点加以突破。
本实用新型解决其技术问题所采用的技术方案是：
一种污泥储斗的止水结构，其特征在于，主要包括：一储槽体，该 储槽体一面处形成一出泥口部;一活动枢设于该储槽体上并位于该出泥 口部处的活动板体，该活动板体提供活动开启或封闭该出泥口部;一设 置于该出泥口部与该活动板体之间处的防水元件，该防水元件提供该出 泥口部用于防止漏水。
前述的污泥储斗的止水结构，其中储槽体背离该出泥口部一面处形 成一入泥口部。
前述的污泥储斗的止水结构，其中储槽体设有至少一枢接体及至少 一液压杆体，而该储槽体两侧处分别与该枢接体一面处相互结合，且该 枢接体与该活动板体相互活动枢设，并该液压杆体一端处与该活动板体 一侧处相互结合。
前述的污泥储斗的止水结构，其中活动板体借由该枢接体及该液压 杆体相互配合动作，达到与该储槽体进行半弧形抬起活动闭合动作。
前述的污泥储斗的止水结构，其中防水元件设置于该出泥口部处。
前述的污泥储斗的止水结构，其中防水元件设置于该活动板体上。

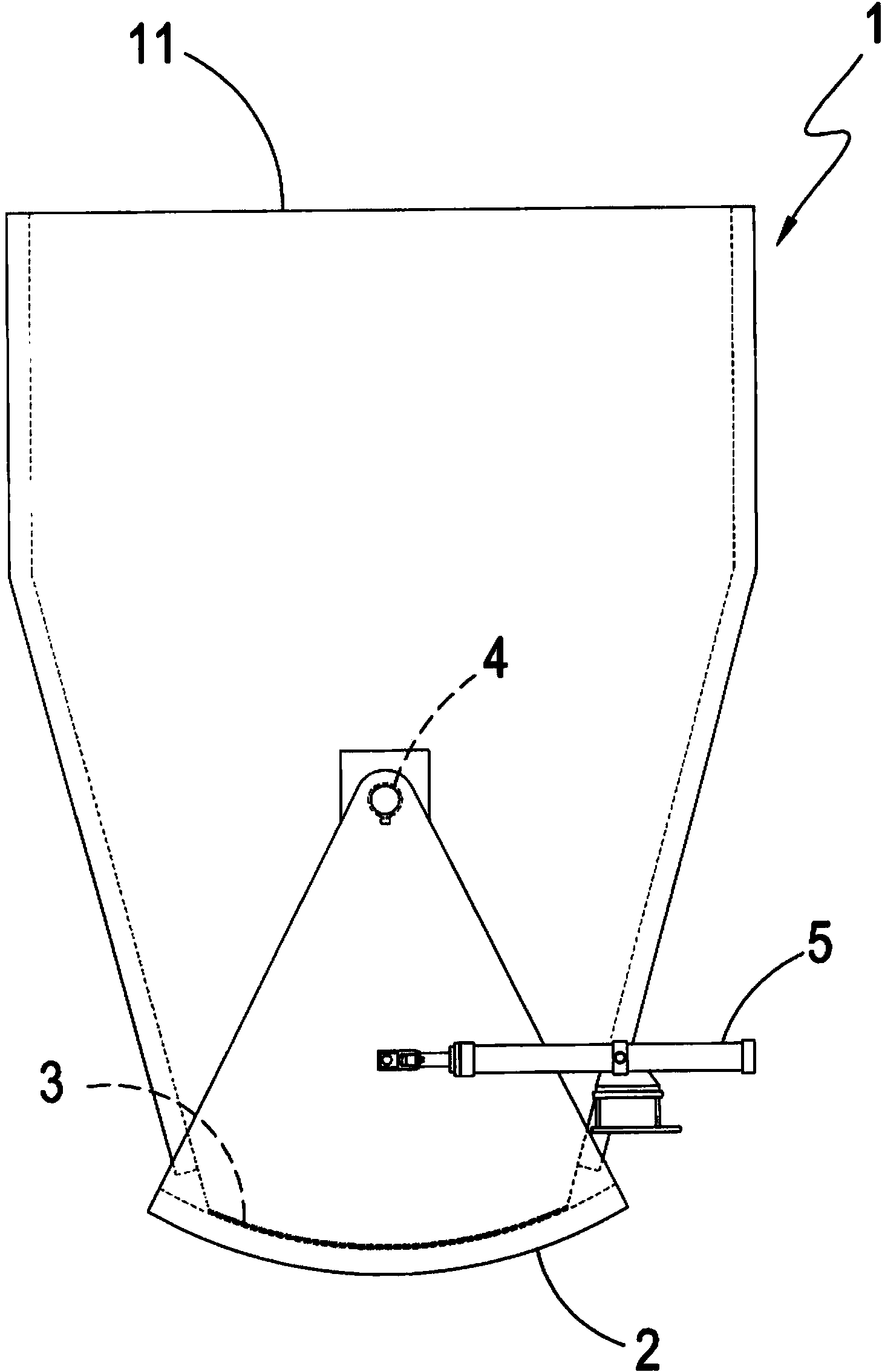

本实用新型结构主要包含一储槽体、一活动枢设于该储槽体上并位 于下述该出泥口部处的活动板体及一设置于该出泥口部与该活动板体之 间处的防水元件，该储槽体一面处形成一出泥口部，而该储槽体背离该 出泥口部一面处形成一入泥口部，且该活动板体提供活动开启或封闭该 出泥口部，并该防水元件提供该出泥口部用于防止漏水。
通过上述的结构，其中污泥通过入泥口部倒入于储槽体内，当储槽 体内的污泥满时，便运用操作简单的活动板体进行向左半圆弧形上抬起 动作，此时便开启出泥口部，让储槽体内的污泥排出，而储槽体内的污 泥都排出干净时，再运用操作简单的活动板体进行向右半圆弧形动作， 紧闭关起出泥口部，此时另外在出泥口部与活动板体之间紧闭的缝隙处 借由防水元件可防止泥水从缝隙流出，达到本实用新型借由防水元件有 效防止污泥水流出、可使环境变得相当整洁、借由活动板体进行半圆弧 形上抬起动作开启或封闭，使整体操作过程变得相当简单、减少耗费购 买接漏污泥水盘的金钱、减少整理环境的时间、减少耗费人力清洁环境 及增加产业竞争力的成效，达到本实用新型如上述优点的实用进步性。
本实用新型的有益效果是，当中出泥口部与活动板体之间的缝隙借 由防水元件可防止泥水从缝隙流出，并借由活动板体的半弧形向上抬起 动作可有效活动开启或紧闭出泥口部;达到有效防止污泥水流出、有效 减少因污泥水环境污染、达到简单开启或封闭污泥出口、减少成本金钱 的耗费、节省时间的花费、节省耗费人力清洁及增加产业竞争力的成效 的实用进步性。
