申请日2012.06.01
公开(公告)日2012.09.26
IPC分类号C02F103/10; C02F9/02
摘要

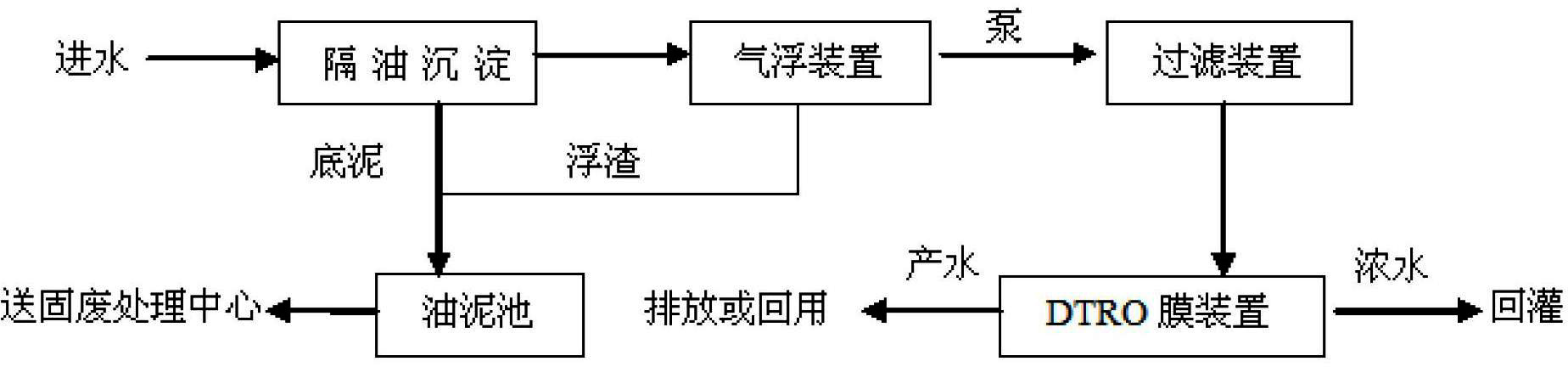

本发明公开了一种油气田采出水处理及回用的方法，包括如下步骤：(1)将油气田采出水首先进入隔油沉淀池，除去废水中的浮油与夹带的泥沙;(2)隔油沉淀池出水与PAC/PAM等药剂一起进入气浮装置，气浮装置主要去除废水中剩余的石油类物质与悬浮物;(3)隔油沉淀池与气浮装置排出的底泥与浮渣一起排入油泥池，然后外运固废处理中心处理;(4)气浮出水进入过滤装置过滤，过滤过程中进一步除去废水中的悬浮物和剩余的乳化油;(5)过滤出水进入DTRO反渗透膜系统进行处理，该步骤可以较为彻底的除去污水中COD、氨氮、TDS、浊度等，产水可以达标排放或回用，浓水用于废井回罐。
权利要求书
1.一种油气田采出水处理及回用的方法，其特征在于，包括以下步骤：
(1)将油气田采出水首先进入隔油沉淀池，除去废水中的浮油与夹带的泥沙;
(2)隔油沉淀池出水与PAC/PAM药剂一起进入气浮装置，气浮装置主要去除废水 中剩余的石油类物质与悬浮物;
(3)气浮装置出水进入过滤装置过滤，进一步除去废水中的悬浮物和剩余的乳化油;
(4)过滤装置出水进入DTRO反渗透膜系统进行处理，除去污水中COD、氨氮、 TDS、浊度，其出水排放或回用。
2.根据权利要求1所述的方法，其特征在于：所述步骤(4)中得到的浓水用于废井回罐。
3.根据权利要求1所述的方法，其特征在于：所述隔油沉淀池与气浮装置排出的底泥与 浮渣一起排入油泥池。
4.根据权利要求1所述的方法，其特征在于：所述DTRO反渗透膜系统包括第一级DTRO、 第二级DTRO，所述过滤装置出水先进入第一级DTRO进行处理，其出水进入到第二级 DTRO，第二级DTRO处理的浓水返回第一级DTRO，依次循环。
5.根据权利要求4所述的方法，其特征在于：所述第一级DTRO得到的浓水用于废井回 罐。
6.根据权利要求5所述的方法，其特征在于：所述第一级DTRO之前还设有保安过滤器。
说明书
一种油气田采出水处理及回用的方法
技术领域
本发明涉及一种油气田采出水处理及回用的方法，属于环保领域。
背景技术
油气田在开发过程中会伴随着大量采出水产生，这些采出水大部分通过油气井随产 品一起来到地面，这部分水在产品的外运和外输前必须加以脱除，脱出的污水中含有原油， 因此被称为油气田采出水。随着我国一些油田开采年代增长，纷纷进入了三次采油阶段， 采出原油含水率较高，部分油田采出原油含水率在95%以上，因此，油田采出水量逐步 增加。随着油气田外围低渗透区块和表外储层的连续开发，国家及地区环保标准的趋严， 油气田采出水的处理与去向成为众多学者研究的热点问题。
油气田污水主要包括油田采出水、钻井污水及站内其它类型的含油污水。油田污水 的处理依据油田生产的不同用途可以有多种方式。一般分为处理后回注、处理后排放和处 理后回用三种方式，如果采出水要求注水时，采出污水需要经处理后回注地层，此时对回 注水质有着严格的要求，一般执行SY/Y5329-94标准，对污水中的悬浮固体、含油、粒 经中值等多项指标要进行严格的控制，防止其对地层产生伤害。回用于蒸汽发生器或锅炉 的给水，则要严格控制污水中的钙、镁等易结垢离子的含量、总矿化度以及含油量等指标。 另外，还有部分油田无法消化采出污水，需要经过深度处理后达标外排，此时则根据当地 的环保要求，需要严格控制污水中的COD等指标。
各油气田由于地理位置环境及钻井工艺不同等原因，不仅造成采出水水质差异大， 还使采出水水质变化大，这为油气田采出水的处理带来了极大的困难。目前油气田污水处 理方法主要分物理法、化学法、生物法等三大类，其中物理法主要应用于油田各污水处理 站、低渗透区块注水站的污水处理，常用的处理工艺为“上游三段法(缓冲+沉积分离除 油+过滤)+下游二段法(缓冲+精细过滤)”;化学法主要应用于油田各污水处理站， 通过添加一定的浓度的化学药剂从而辅助物理法达到提高水处理效果的目的;生物法主要 应用于注汽锅炉给水的处理、污水达标排放处理等领域。从目前国内油气田采出水处理情 况看，采出水以处理回注与处理排放为主，处理工艺通常为物理法、化学法、生化法中的 2种及以上方法的组合，目前主要存在工艺流程较长、运行费用较高、出水难以回用等问 题。
解决油气田水系统存在的问题，除大力推广新技术、新工艺、新设备，加大对油田污 水系统改造的投入外，关键的是依靠科技进步，加强科技攻关，针对油田急需解决的难题 开展研究，开发一批实用新技术，满足油田开发的需求。当前油气田采出水处理技术的研 发重点为新型水处理药剂的研制和开发;先进设备的研制和新技术的应用;膜分离技术的 研究及推广。此外，如何将油气开发过程中产生的大量富余污水变废为宝，经过深度处理 后达到回用或灌溉的水质标准，从而缓解我国一些地区水资源缺乏的问题，将具有十分重 要的现实意义。
发明内容
本发明的目的是解决实际生产过程中的存在问题，提供一种油气田采出水处理及回 用的方法，该方法不仅可以对油气田采出水进行有效处理，还可回收70%(wt)以上的 水资源，既减少了废水排放量又实现了水资源的节约。
本发明的技术方案是：一种油气田采出水处理及回用的方法，包括以下步骤：
(1)将油气田采出水首先进入隔油沉淀池，除去废水中的浮油与夹带的泥沙;
(2)隔油沉淀池出水与PAC/PAM药剂一起进入气浮装置，气浮装置主要去除废水 中剩余的石油类物质与悬浮物;其中PAC/PAM主要包括了硫酸亚铁，聚合氯化铝，聚 丙烯酰胺等物质。
(3)气浮装置出水进入过滤装置过滤，进一步除去废水中的悬浮物和剩余的乳化油;
(4)过滤装置出水进入DTRO反渗透膜系统进行处理，除去污水中COD、氨氮、 TDS、浊度，其出水排放或回用。
优选的是，所述步骤(4)中得到的浓水用于废井回罐。
优选的是，所述隔油沉淀池与气浮装置排出的底泥与浮渣一起排入油泥池。
优选的是，所述DTRO反渗透膜系统包括第一级DTRO、第二级DTRO，所述过滤 装置出水先进入第一级DTRO进行处理，其出水进入到第二级DTRO，第二级DTRO处 理的浓水返回第一级DTRO，依次循环。
优选的是，所述第一级DTRO得到的浓水用于废井回罐。
优选的是，所述第一级DTRO之前还设有保安过滤器。
本发明的有益效果是：不仅可以对油气田采出水进行有效处理，还可回收70%(wt) 以上的水资源(达标排放或回用)，既减少了废水排放量又实现了水资源的节约。
