申请日2012.06.01
公开(公告)日2012.09.05
IPC分类号C02F9/14
摘要
本发明公开一种污水回用处理系统及工艺，主要为了提供一种脱氮除磷效率高、流程简单的污水回用处理系统及工艺。本发明污水回用处理系统及工艺将活性污泥法和生物膜法有机结合，包括活性污泥单元和生物膜单元，所述活性污泥单元，包括CASS反应池，所述CASS反应池利用生物降解作用对接收的污水中的有机物及氮、磷等污染物进行处理，并输出处理过后的一次处理水;所述生物膜单元，包括依次连通的反硝化滤池、曝气生物滤池和综合处理池，接收一次处理水并对所述一次处理水进行进一步有机物降解、强化硝化、生物除磷，反硝化脱氮，消毒过滤综合处理，确保水质达到回用标准。
权利要求书
1.一种污水回用处理系统及工艺，其特征在于：包括活性污泥单元和生物 膜单元，
所述活性污泥单元，包括CASS反应池，所述CASS反应池利用生物降解 作用对接收的污水中的有机物及氮、磷等污染物进行处理，并输出处理过后的 一次处理水;
所述生物膜单元，包括依次连通的反硝化滤池、曝气生物滤池和综合处理 池，接收一次处理水并对所述一次处理水进行进一步有机物降解、强化硝化、 生物除磷，反硝化脱氮，消毒过滤综合处理，确保水质达到回用标准;
所述反硝化滤池，连通所述CASS反应池，输入所述一次处理水进行生物 脱氮、生物降解CODcr和过滤处理，并输出处理后的二次处理水;
所述曝气生物滤池，输入所述二次处理水，进行进一步有机物降解和过滤 处理，输出处理后的三次处理水;
所述综合处理池，接收所述曝气生物滤池输出的三次处理水，进行去悬浮 物，消毒综合处理，保证出水达到回用标准。
2.根据权利要求1所述的污水回用处理系统，其特征在于：还包括连通所 述CASS反应池的调节池，所述调节池是污水进入所述CASS反应池的通道并 且是所述反硝化池和所述曝气生物滤池的反冲洗排水回流通道。
3.根据权利要求1所述的污水回用处理系统，其特征在于：还包括设置在 所述CASS反应池和所述反硝化滤池之间的集水池和配水井，其中所述集水池 输入所述CASS反应池中流出的一次处理水和所述曝气生物滤池流出的混合液， 所述配水井连通所述集水池，所述集水池中的处理水流经配水井输入至反硝化 滤池。
4.根据权利要求1所述的污水回用处理系统，其特征在于：还包括设置在 所述曝气生物滤池和所述综合处理池之间的清水池，所述清水池，产生回流至 所述CASS反应池和所述反硝化滤池的硝化液。
5.根据权利要求1所述的用于污水厂升级改造的生物滤池组合系统，其特 征在于，所述曝气生物滤池为下向流曝气生物滤池。
6.一种污水回用处理工艺，其特征在于：包括步骤，
6.1污水由调节池进入CASS反应池利用生物降解作用对接收的污水中的有 机物及氮、磷等杂质进行处理，并输出处理过后的一次处理水;
6.2经步骤6.1的所述一次处理水进入反硝化滤池进行生物脱氮、生物降解 CODcr和过滤处理，并输出处理后的二次处理水;
6.3经步骤6.2的所述二次处理水，进入曝气生物滤池进行进一步有机物降 解和过滤处理，输出处理后的三次处理水;
6.4经步骤6.3的所述三次处理水，进入综合处理池进行去悬浮物，消毒综 合处理，保证出水达到回用标准。
7.根据权利要求6所述的污水回用处理工艺，其特征在于：所述步骤经步 骤6.2的生物脱氮是反硝化细菌利用碳源将污水中的硝态氮还原成氮气的步骤， 其中所述碳源包括两部分，一部分为外加碳源，选用乙酸，另一部分为污水自 身所含碳源。
8.根据权利要求6所述的污水回用处理工艺，其特征在于：还包括所述反 硝化池和所述曝气生物滤池的反冲洗排水回流至所述CASS反应池和所述曝气 生物滤池中的混合液回流至CASS反应池和所述反硝化滤池的步骤。
说明书
污水回用处理系统及工艺
技术领域
本发明涉及一种污水回用处理系统及工艺。
背景技术
随着经济发展和城市化进程的加快，水污染现象日益严重，这导致我国相 当部分城市严重缺水，它直接影响到人民群众的生活，影响可持续发展。污水 回用是解决城市水危机，保持城市水体健康循环和有效利用的重要措施。现有 常规污水处理工艺可保证出水SS、CODcr等指标达到回用水标准，但很难保证 氮磷出水达标，因此污水回用技术的重点是如何获得较好的脱氮除磷效果。
现有脱氮除磷技术主要有两大类：第一类为时间顺序间歇流工艺，在同一 反应器中完成脱氮除磷的工艺，主要有SBR工艺及其改进工艺、氧化沟工艺; 第二类为通过厌氧反应器与好氧反应器的不同组合，在不同的反应器中完成脱 氮除磷的工艺，主要有A2/O工艺、phoredox五段工艺、UCT工艺、巴颠甫 (Bardenpho)工艺等。
SBR工艺及其改进工艺、氧化沟等工艺中功能不同的微生物菌群在同一构 筑物混合生长，不同菌群之间必然存在对底物、溶解氧的竞争，这必将影响反 应器对氮磷及有机物的去除效果。其次，硝化菌和聚磷菌之间泥龄长短不一， 硝态氮对除磷的抑制作用等矛盾的存在往往使系统很难实现同步高效脱氮除 磷。为了克服以上问题，研究者们开发出在空间上将脱碳、硝化和脱氮除磷相 对分开的新工艺，如phoredox五段工艺、UCT工艺、巴颠甫(Bardenpho)工艺 等。同时，对变化的水量和水质进行实时监控。这些改进在一定程度上提高了 脱氮除磷效果，但工艺复杂，反应器单元多，运行繁琐，处理成本高。
发明内容
针对上述问题，本发明提供一种将活性污泥法和生物膜法有机结合的脱氮 除磷效率高、流程简单的污水回用处理系统及工艺。
为达到上述目的，本发明污水回用处理系统，包括活性污泥单元和生物膜 单元，
所述活性污泥单元，包括CASS反应池，所述CASS反应池利用生物降解 作用对接收的污水中的有机物及氮、磷等污染物进行处理，并输出处理过后的 一次处理水;
所述生物膜单元，包括依次连通的反硝化滤池、曝气生物滤池和综合处理 池，接收一次处理水并对所述一次处理水进行进一步有机物降解、强化硝化、 生物除磷，反硝化脱氮，消毒过滤综合处理，确保水质达到回用标准;
所述反硝化滤池，连通所述CASS反应池，输入所述一次处理水进行生物 脱氮、生物降解CODcr和过滤处理，并输出处理后的二次处理水;
所述曝气生物滤池，输入所述二次处理水，进行进一步有机物降解和过滤 处理，输出处理后的三次处理水;
所述综合处理池，接收所述曝气生物滤池输出的三次处理水，进行去悬浮 物，消毒综合处理，保证出水达到回用标准。
进一步地，还包括连通所述CASS反应池的调节池，所述调节池是污水进 入所述CASS反应池的通道并且是所述反硝化池和所述曝气生物滤池的反冲洗 排水回流通道。
进一步地，还包括设置在所述CASS反应池和所述反硝化滤池之间的集水 池和配水井，其中所述集水池输入所述CASS反应池中流出的一次处理水和所 述曝气生物滤池流出的混合液，所述配水井连通所述集水池，所述集水池中的 处理水流经配水井输入至反硝化滤池。
进一步地，还包括设值在所述曝气生物滤池和所述综合处理池之间的清水 池，所述清水池，产生回流至所述CASS反应池和所述反硝化滤池的硝化液。
具体地，所述曝气生物滤池为下向流曝气生物滤池。

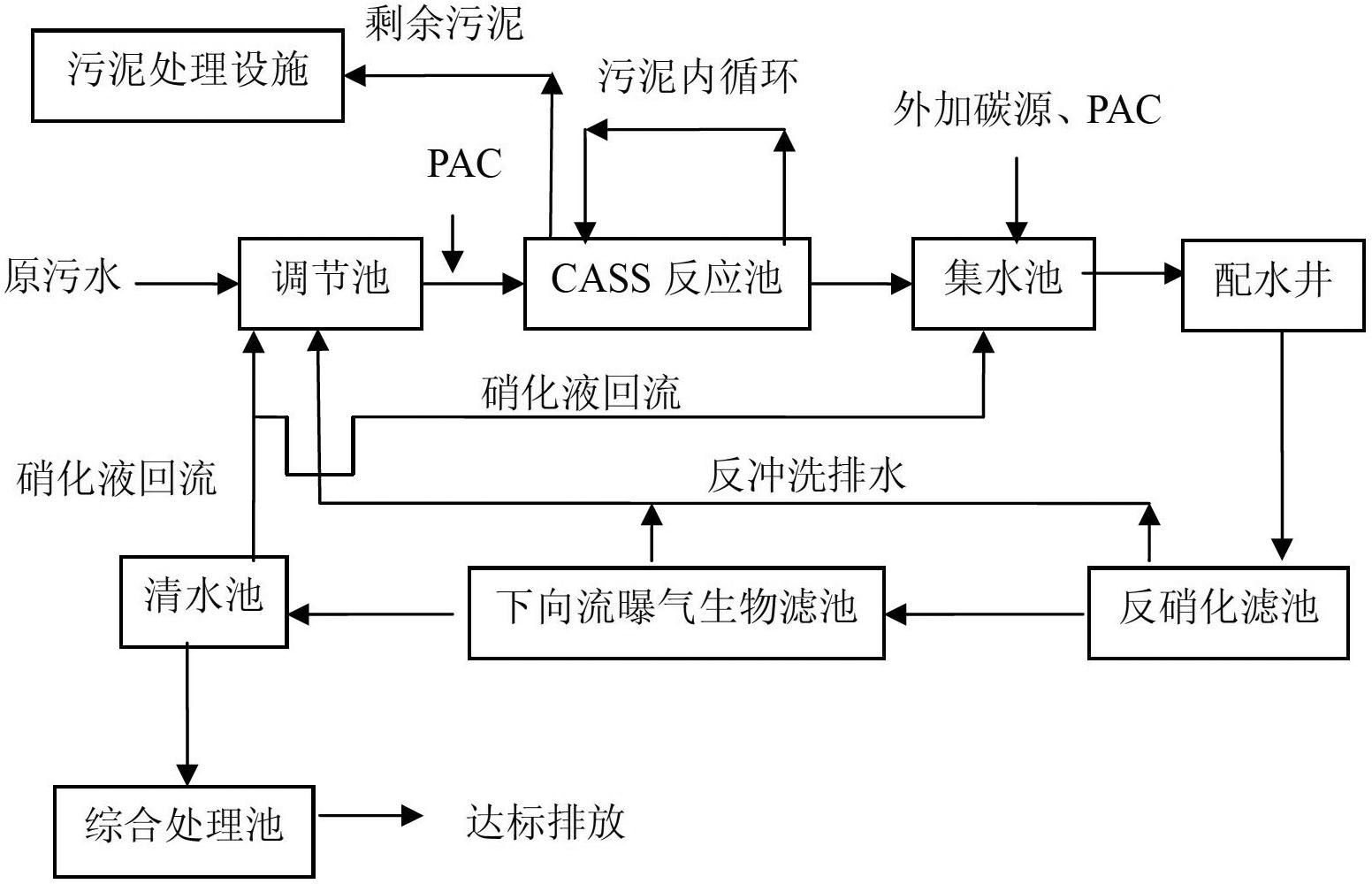

为达到上述目的，本发明污水回用处理工艺，包括步骤，
6.1污水由调节池进入CASS反应池利用生物降解作用对接收的污水中的有 机物及氮、磷等污染物进行处理，并输出处理过后的一次处理水;
6.2经步骤6.1的所述一次处理水进入反硝化滤池进行生物脱氮、生物降解 CODcr和过滤处理，并输出处理后的二次处理水;
6.3经步骤6.2的所述二次处理水，进入曝气生物滤池进行进一步有机物降 解和过滤处理，输出处理后的三次处理水;
6.4经步骤6.3的所述三次处理水，进入综合处理池进行去悬浮物，消毒综 合处理，保证出水达到回用标准。
进一步地，所述步骤经步骤6.2的生物脱氮是反硝化细菌利用碳源将污水中 的硝态氮还原成氮气的步骤，其中所述碳源包括两部分，一部分为外加碳源， 选用乙酸，另一部分为污水自身所含碳源。
特别地，还包括所述反硝化池和所述曝气生物滤池的反冲洗排水回流至所 述CASS反应池和所述曝气生物滤池中的混合液回流至CASS反应池和所述反 硝化滤池的步骤。
本发明污水回用系统及工艺，采用组合式泥膜工艺，充分发挥活性污泥法 及生物膜法各自的优点，
1、脱氮除磷效率高，在不同的反应器中培育不同的优势菌群，在空间上将 脱碳和脱氮除磷相对分开，有效解决了菌群之间对底物、溶解氧的竞争，解决 了不同菌群生长环境不同的问题，同时有效控制了回流液中硝酸盐对厌氧释磷 的不利影响;
2、系统稳定，CASS反应池后接生物滤池一方面可以强化系统处理效能， 优化出水水质，另一方面可以弥补CASS脱氮除磷效率低下的问题;
3、通过控制CASS反应池反应时间、曝气量和溶解氧浓度，可将一部分″硝 化-反硝化″任务交由后续生物膜反应器处理，从而促进CASS的生物除磷作 用，提高整个系统的除磷效率。
4、生物滤池性能得到优化，下向流曝气生物滤池采用双气垫层配水配气， 反冲洗布水布气更均匀稳定，节约工程投资量，减小检修维护工作量。
5、采用混合液多点回流方式，一方面可有效利用污水中自有碳源，减少乙 酸投加量;另一方面反硝化滤池可以在外加碳源的情况下强化脱氮效果，减轻 活性污泥法生物脱氮负荷，减小CASS池容。
