申请日2012.06.02
公开(公告)日2013.01.16
IPC分类号C02F9/02
摘要
一种减少废水的纳滤或RO机，由原水进口、连接管道1A、0级或1级或1级以上前置滤芯、连接管道2A、连接管道2C、1级或1级以上前置滤芯、连接管道3A、连接管道3B、三通4、泵、纳滤或RO滤芯、废水排污管道、废水排污电磁阀、纳滤或纯净水出口、滤芯或连接管道、连接自来水管道、单向阀、自来水水龙头组成，原水进口依次与连接管道1A、0级或1级或1级以上前置滤芯、连接管道2A、1级或1级以上前置滤芯、连接管道3A、三通4相连通;三通4与连接管道3B、泵、纳滤或RO滤芯、连接管道2C、滤芯或连接管道、三通4循环相连通;连接管道2C通过滤芯或连接管道单独或分别与三通4、三通4A、三通4B相连通。
权利要求书
1.一种减少废水的纳滤或RO机，由原水进口(1)、0个或1个单向阀 (9)、连接管道1A(1A)、0级或1级或1级以上前置滤芯(2)、连接 管道2A(2A)、三通2B(2B)、连接管道2C1(2C1)、连接管道2C (2C)、三通2D(2D)、1级或1级以上前置滤芯(3)、连接管道3A (3A)、连接管道3B(3B)、泵(5A)、纳滤或RO滤芯(5)、废水排 污管道(5B)、废水排污电磁阀(5B1)、纳滤或纯净水出口(5C)、连 接管道6A(6A)、浓水储存腔或连接管道(6)、连接自来水管道(7)、 单向阀(8)、0个或1个单向阀(9)、自来水水龙头(10)、连接管道 11A(11A)组成，其特征在于：原水进口(1)依次与连接管道1A(1A)、 0级或1级或1级以上前置滤芯(2)、连接管道2A(2A)、三通2B(2B) 相连通;三通2B(2B)与1级或1级以上前置滤芯(3)、连接管道3A (3A)、连接管道3B(3B)、泵(5A)、纳滤或RO滤芯(5)、连接管 道2C(2C)、连接管道6A(6A)、浓水储存腔或连接管道(6)、连接 自来水管道(7)、连接管道11A(11A)、0个或1个单向阀(9)、三 通2B(2B)循环相连通;连接管道2C(2C)连接管道(6A)单独或分别 与三通2B(2B)、三通2B1(2B1)相连通;连接管道2C(2C)与连接 管道6A(6A)、浓水储存腔或连接管道(6)、连接自来水管道(7)、 单向阀(8)、0个或1个单向阀(9)、自来水水龙头(10)相连通;连 接管道2C(2C)与废水排污管道(5B)相连通;连接自来水管道(7)单 独与自来水水龙头(10)相连通或分别与自来水水龙头(10)和原水进口 (1)相连通;废水排污管道(5B)上有废水排污电磁阀(5B1);泵(5A) 位于连接管道1A(1A)或连接管道2A(2A)或连接管道3A(3A)或连 接管道3B(3B)或连接管道2C(2C)或连接管道6A(6A)或连接自来 水管道(7)上。
2.一种减少废水的纳滤或RO机，由原水进口(1)、0个或1个单向阀 (9)、连接管道1A(1A)、0级或1级或1级以上前置滤芯(2)、连接 管道2A(2A)、三通2B(2B)、连接管道2C(2C)、三通2D(2D)、 1级或1级以上前置滤芯(3)、连接管道3A(3A)、连接管道3B(3B)、 膜滤芯清洗液或清洗剂储存腔或挤出装置(4)、电磁阀4A(4A)、电磁 阀4B(4B)、三通4C(4C)、三通4D(4D)、电磁阀4E(4E)、电 磁阀4F(4F)、泵(5A)、纳滤或RO滤芯(5)、废水排污管道(5B)、 废水排污电磁阀(5B1)、纳滤或纯净水出口(5C)、连接管道6A(6A)、 浓水储存腔或连接管道(6)、连接自来水管道(7)、单向阀(8)、0个 或1个单向阀(9)、自来水水龙头(10)、连接管道11A(11A)组成， 其特征在于：原水进口(1)依次与连接管道1A(1A)、0级或1级或1 级以上前置滤芯(2)、连接管道2A(2A)、三通2B(2B)相连通;三 通2B(2B)与1级或1级以上前置滤芯(3)、连接管道3A(3A)、电 磁阀4E(4E)、连接管道3B(3B)、泵(5A)、纳滤或RO滤芯(5)、 连接管道2C(2C)、电磁阀4F(4F)、连接管道6A(6A)、浓水储存 腔或连接管道(6)、连接自来水管道(7)、连接管道11A(11A)、0 个或1个单向阀(9)、三通2B(2B)循环相连通;连接管道2C(2C) 通过连接管道(6A)单独或分别与三通2B(2B)、三通2B1(2B1)相连 通;三通4C(4C)分别与连接管道3A(3A)和连接管道3B(3B)相连 通;膜滤芯清洗液或清洗剂储存腔或挤出装置(4)单独或分别与电磁阀 4A(4A)、三通4C(4C)和电磁阀4B(4B)、三通4D(4D)相连通; 连接管道2C(2C)与连接管道6A(6A)、浓水储存腔或连接管道(6)、 连接自来水管道(7)、单向阀(8)、0个或1个单向阀(9)、自来水水 龙头(10)相连通;连接管道2C(2C)与废水排污管道(5B)相连通; 废水排污管道(5B)上有废水排污电磁阀(5B1);泵(5A)位于连接管 道1A(1A)或连接管道2A(2A)或连接管道3A(3A)或连接管道3B(3B) 或连接管道2C(2C)或连接管道(6A)或连接自来水管道(7)上。

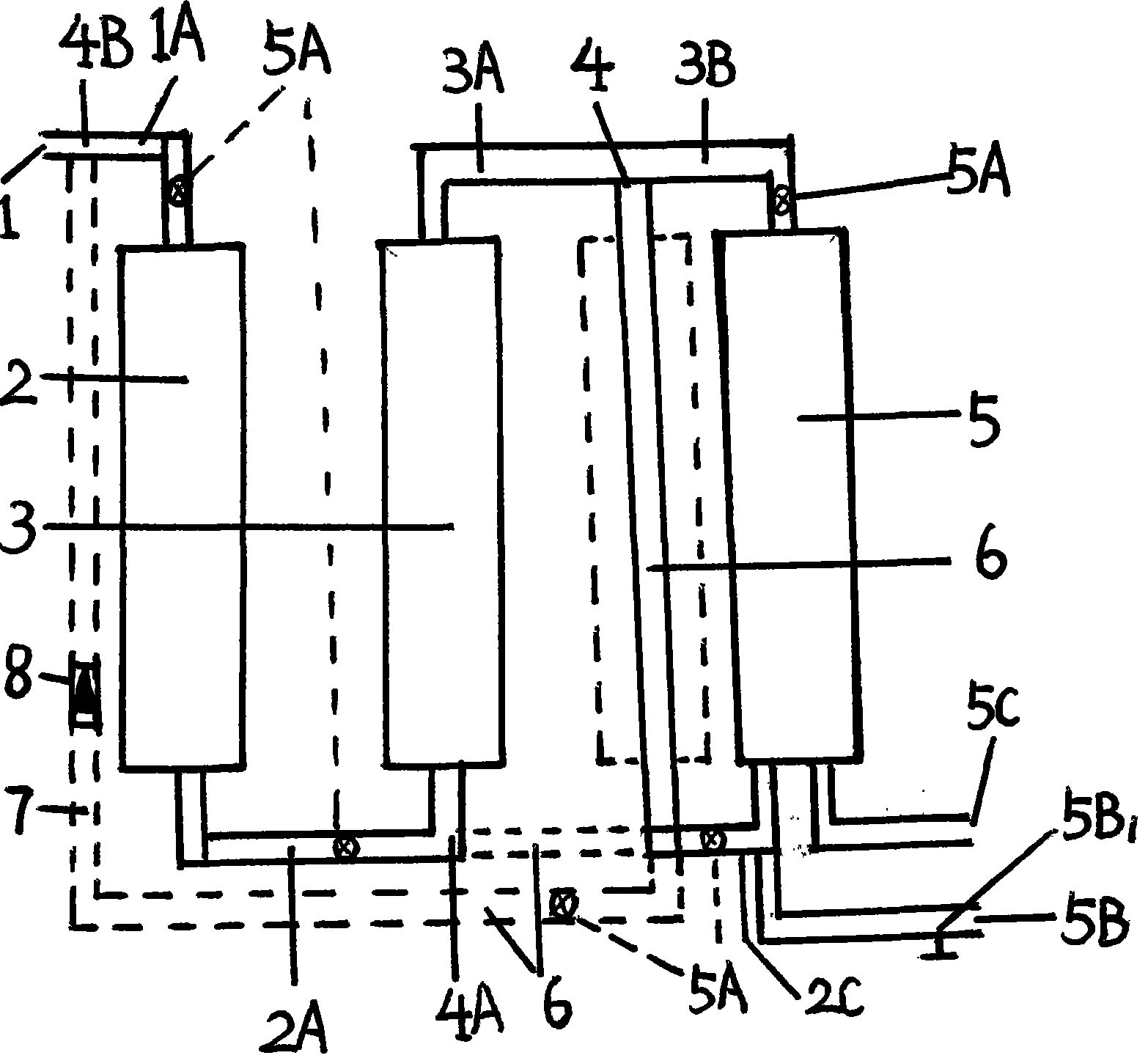

3.一种减少废水的纳滤或RO机，由原水进口(1)、连接管道1A(1A)、 0级或1级或1级以上前置滤芯(2)、连接管道2A(2A)、连接管道2C (2C)、1级或1级以上前置滤芯(3)、连接管道3A(3A)、连接管道 3B(3B)、三通4(4)、泵(5A)、纳滤或RO滤芯(5)、废水排污管 道(5B)、废水排污电磁阀(5B1)、纳滤或纯净水出口(5C)、滤芯或 连接管道(6)、连接自来水管道(7)、单向阀(8)、自来水水龙头(10) 组成，其特征在于：原水进口(1)依次与连接管道1A(1A)、0级或1 级或1级以上前置滤芯(2)、连接管道2A(2A)、1级或1级以上前置 滤芯(3)、连接管道3A(3A)、三通4(4)相连通;三通4(4)与连 接管道3B(3B)、泵(5A)、纳滤或RO滤芯(5)、连接管道2C(2C)、 滤芯或连接管道(6)、三通4(4)循环相连通;连接管道2C(2C)通过 滤芯或连接管道(6)单独或分别与三通4(4)、三通4A(4A)、三通 4B(4B)相连通;连接管道2C(2C)与废水排污管道(5B)相连通;废 水排污管道(5B)上有废水排污电磁阀(5B1);泵(5A)位于连接管道 1A(1A)或连接管道2A(2A)或连接管道3A(3A)或连接管道3B(3B) 或连接管道2C(2C)或滤芯或连接管道(6)或连接自来水管道(7)上。
说明书
一种减少废水的纳滤或RO机
所属技术领域：
---本实用新型涉及水质、液体净化处理技术，具体地说是一种减少废水的 纳滤或RO机。
技术背景：
---目前国内外的零废水排放的纳滤或RO膜净水机，多采用返回式的设计， 他们或将废水泵入到自来水管道，或将通过增加一个稳压泵将水重新回到 纯净水机的管道上，在技术上有可行之处，但由于浓水的浓度不断加大， 增加了反渗透膜的污染指数，因此，现有技术内存在两个缺陷：一个是浓 水即废水泵进到自来水管道里，有可能产生污染自家或别人自来水管道的 风险，另一个缺陷是增加一个稳压泵增加了成本，导致成本增加。本机单 独采用软化等滤芯对加快流速的不断循环的浓水进行处理，一方面，用最 短距离的流速的水冲刷纳滤或RO膜，令污染物没有这么容易吸附到纳滤 或RO膜上，另一方面，软化等滤芯可以大大降低浓水的矿物质特别是钙 的含量，从而减少钙盐的沉积到纳滤或RO膜上，或采用上述办法和膜滤 芯清洗液或清洗剂对膜滤芯进行清洗的办法相结合，增加减少废水的效果， 从而实现减少废水的目的。
实用新型内容：
1)、原水进口依次与连接管道1A、0级或1级或1级以上前置滤芯、连 接管道2A、三通2B相连通;三通2B与1级或1级以上前置滤芯、连接 管道3A、连接管道3B、泵、纳滤或RO滤芯、连接管道2C、连接管道 6A、浓水储存腔或连接管道、连接自来水管道、连接管道11A、0个或1 个单向阀、三通2B循环相连通;连接管道2C连接管道单独或分别与三通 2B、三通2B1相连通;连接管道2C与连接管道6A、浓水储存腔或连接 管道、连接自来水管道、单向阀、0个或1个单向阀、自来水水龙头相连 通;连接管道2C与废水排污管道相连通;连接自来水管道单独与自来水 水龙头相连通或分别与自来水水龙头和原水进口相连通;废水排污管道上 有废水排污电磁阀;泵位于连接管道1A或连接管道2A或连接管道3A或 连接管道3B或连接管道2C或连接管道或连接自来水管道上。
2)、原水进口依次与连接管道1A、0级或1级或1级以上前置滤芯、连 接管道2A、三通2B相连通;三通2B与1级或1级以上前置滤芯、连接 管道3A、电磁阀4E、连接管道3B、泵、纳滤或RO滤芯、连接管道2C、 电磁阀4F、连接管道6A、浓水储存腔或连接管道、连接自来水管道、连 接管道11A、0个或1个单向阀、三通2B循环相连通;连接管道2C通 过连接管道6A单独或分别与三通2B、三通2B1相连通;三通4C分别与 连接管道3A和连接管道3B相连通;膜滤芯清洗液或清洗剂储存腔或挤出 装置单独或分别与电磁阀4A、三通4C和电磁阀4B、三通4D相连通;连 接管道2C与连接管道6A、浓水储存腔或连接管道、连接自来水管道、单 向阀、0个或1个单向阀、自来水水龙头相连通;连接管道2C与废水排污 管道相连通;废水排污管道上有废水排污电磁阀;泵位于连接管道1A或连 接管道2A或连接管道3A或连接管道3B或连接管道2C或连接管道或连 接自来水管道上。
3)、原水进口依次与连接管道1A、0级或1级或1级以上前置滤芯、连 接管道2A、1级或1级以上前置滤芯、连接管道3A、三通4相连通;三 通4与连接管道3B、泵、纳滤或RO滤芯、连接管道2C、滤芯或连接管 道、三通4循环相连通;连接管道2C通过滤芯或连接管道单独或分别与 三通4、三通4A、三通4B相连通;连接管道2C与废水排污管道相连通; 废水排污管道上有废水排污电磁阀;泵位于连接管道1A或连接管道2A或 连接管道3A或连接管道3B或连接管道2C或滤芯或连接管道或连接自来 水管道上。
本实用新型所要解决的技术问题：
-----克服现有技术存在纳滤或RO膜滤芯排废水量大的不足，让纳滤或RO 膜滤芯在高速的水循环中得到不断的冲刷清洗，从而实现减少废水节约用 水的目的。
本实用新型的技术要求是这样的：
1)、外壳、滤水层、密封材料例如密封胶和塑料、阀门均采用卫生级或食 品级材料。
2)、原水、原液的压力为0.05-0.5MPA或以上压力。
123)、根据实际需要确定，是否在管道上另外增加安装流量较大的循环 泵，或将现有的隔膜泵改装为增压和流量均可以达到要求的泵，以增加水 对纳滤或RO膜滤芯的冲刷。
4)、各电磁阀等均与微电脑控制板连接，由微电脑进行控制。
5)、根据实际需要，选择安装废水比、高压开关和低压开关等各种配件。
6)、储存腔或挤出装置的膜滤芯清洗液或清洗剂一般采用食品级的有机酸 即可，也可以采用有机酸和碱性清洗液或剂轮流清洗。
本实用新型解决技术问题所采用的技术方案：
1)、原水进口依次与连接管道1A、0级或1级或1级以上前置滤芯、连 接管道2A、三通2B相连通;三通2B与1级或1级以上前置滤芯、连接 管道3A、连接管道3B、泵、纳滤或RO滤芯、连接管道2C、连接管道 6A、浓水储存腔或连接管道、连接自来水管道、连接管道11A、0个或1 个单向阀、三通2B循环相连通;连接管道2C连接管道单独或分别与三通 2B、三通2B1相连通;连接管道2C与连接管道6A、浓水储存腔或连接 管道、连接自来水管道、单向阀、0个或1个单向阀、自来水水龙头相连 通;连接管道2C与废水排污管道相连通;连接自来水管道单独与自来水 水龙头相连通或分别与自来水水龙头和原水进口相连通;废水排污管道上 有废水排污电磁阀;泵位于连接管道1A或连接管道2A或连接管道3A或 连接管道3B或连接管道2C或连接管道6A或连接自来水管道上。
2)、原水进口依次与连接管道1A、0级或1级或1级以上前置滤芯、连 接管道2A、三通2B相连通;三通2B与1级或1级以上前置滤芯、连接 管道3A、电磁阀4E、连接管道3B、泵、纳滤或RO滤芯、连接管道2C、 电磁阀4F、连接管道6A、浓水储存腔或连接管道、连接自来水管道、连 接管道11A、0个或1个单向阀、三通2B循环相连通;连接管道2C通 过连接管道6A单独或分别与三通2B、三通2B1相连通;三通4C分别与 连接管道3A和连接管道3B相连通;膜滤芯清洗液或清洗剂储存腔或挤出 装置单独或分别与电磁阀4A、三通4C和电磁阀4B、三通4D相连通;连 接管道2C与连接管道6A、浓水储存腔或连接管道、连接自来水管道、单 向阀、0个或1个单向阀、自来水水龙头相连通;连接管道2C与废水排污 管道相连通;废水排污管道上有废水排污电磁阀;泵位于连接管道1A或连 接管道2A或连接管道3A或连接管道3B或连接管道2C或连接管道6A或 连接自来水管道上。
3)、原水进口依次与连接管道1A、0级或1级或1级以上前置滤芯、连 接管道2A、1级或1级以上前置滤芯、连接管道3A、三通4相连通;三 通4与连接管道3B、泵、纳滤或RO滤芯、连接管道2C、滤芯或连接管 道、三通4循环相连通;连接管道2C通过滤芯或连接管道单独或分别与 三通4、三通4A、三通4B相连通;连接管道2C与废水排污管道相连通; 废水排污管道上有废水排污电磁阀;泵位于连接管道1A或连接管道2A或 连接管道3A或连接管道3B或连接管道2C或滤芯或连接管道6A或连接 自来水管道上。
实现本实用新型的一些具体方式和要求：
1、凡具备城市自来水供水或二次供水和其他液压用户等，只要管道水 压或液压达到0.05-0.8MPA之间或以上标准，即可实现较理想的过滤净 化和排废水功能。 2、自来水条 件下的水压不足0.1MPA时最好安装增压泵;循环过滤所用的动力泵最好 采用隔膜泵或流量流速大的循环泵或两种泵的结合。
本实用新型产生的有益效果为：
---本发明的目的是克服现有技术存在废水被浪费的不足，实现纳滤或RO 膜滤芯的循环物理清洗和药物清洗或循环物理清洗和药物清洗的结合，实 现减少废水排放和节水的目的。
