公开(公告)日2013.02.13
IPC分类号C02F1/04
摘要
本实用新型公开了一种组合式复合膜污水处理装置，其特征是它包括四组分别由多个处理单元并联而成的处理模块，原废水箱(1)的出水口经过一级热泵(2)的热端后连接至所述四组中的第一组污水处理模块(3)的废水进口，第一组污水处理模块(3)的废水出口经过二级热泵(4)的热端连接至第二组污水处理模块(5)的废水进口，之后依次连接至第三、四组污水处理模块。本实用新型污水处理效果好，能耗低，适用短流程处理高浓度污水。
权利要求书

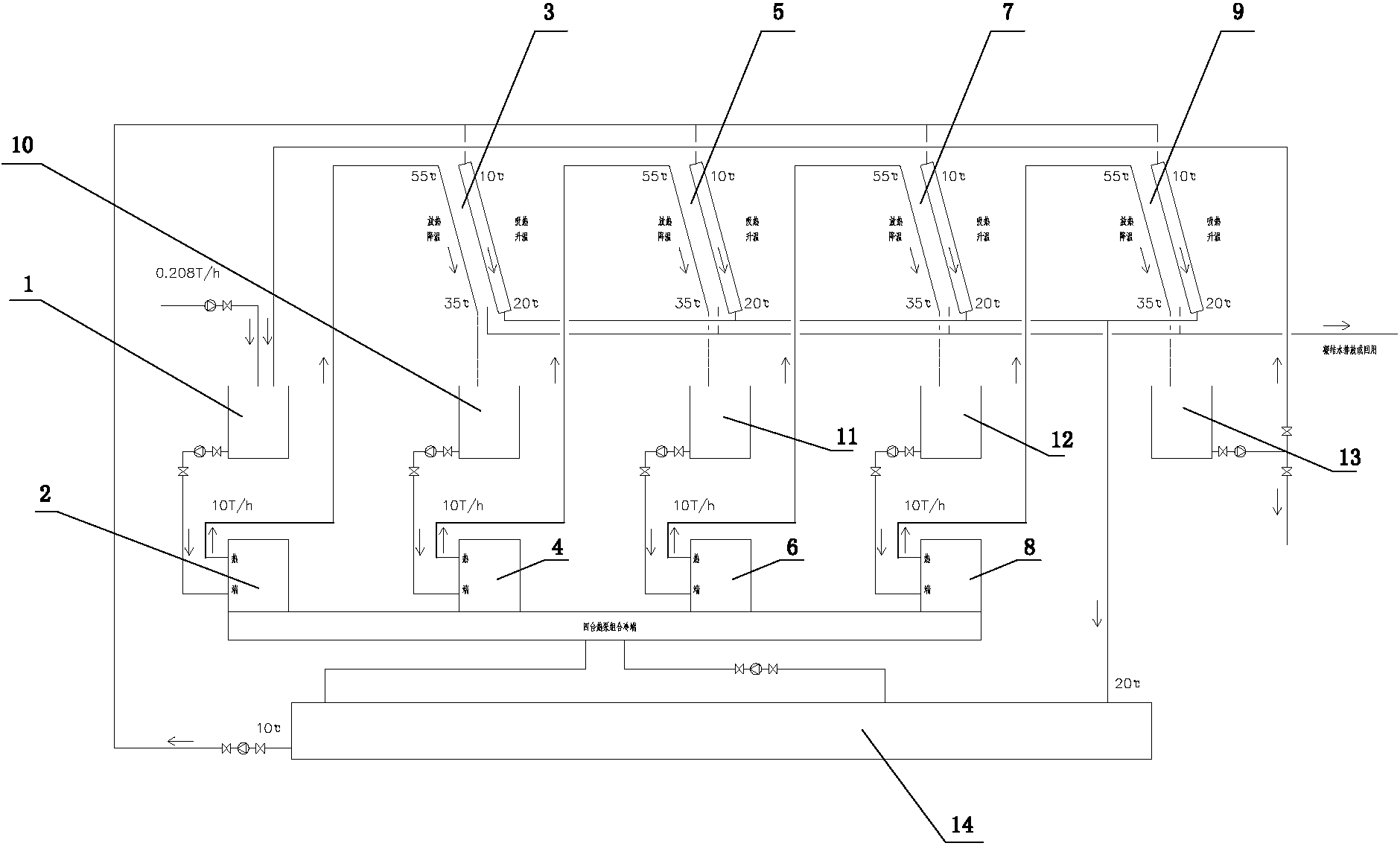

1.一种组合式复合膜污水处理装置，其特征是它包括四组分别由多个处理单元并联而成的处理模块，原废水箱(1)的出水口经过一级热泵(2)的热端后连接至所述四组中的第一组污水处理模块(3)的废水进口，第一组污水处理模块(3)的废水出口经过二级热泵(4)的热端连接至第二组污水处理模块(5)的废水进口，第二组污水处理模块(5)的废水出口经过三级热泵(6)的热端连接至第三组污水处理模块(7)的废水进口，第三组污水处理模块(7)的废水出口经过四级热泵(8)的热端连接至第四组污水处理模块(9)的废水进口，第四组污水处理模块(9)的废水出口边接至外部。
2.根据权利要求1所述的组合式复合膜污水处理装置，其特征是所述四组由多个处理单元并联而成的处理模块的冷凝水进口同时连接至冷水箱(14)的循环出水口，所述四组处理模块的冷凝水出口同时连接至冷水箱(14)的循环进水口。
3.根据权利要求1所述的组合式复合膜污水处理装置，其特征是所述一级热泵(2)、二级热泵(4)、三级热泵(6)和四级热泵(8)共用同一个冷端。
说明书
一种组合式复合膜污水处理装置
技术领域
本实用新型属于短流程处理高浓度污水的技术领域，具体地说是一种可进行串联、并联组合的模块化污水处理装置。
背景技术
部分高浓度工业废水中含有大量难降解、高生物毒性物质而导致处理效果差、流程长、能耗高。以往传统处理技术采用多处理单元叠加工艺，必然造成处理工艺流程冗长、能耗大幅度增加。
发明内容
本实用新型的目的就是针对上述存在的问题，提供一种可进行串联、并联组合模块化的组合式复合膜污水处理装置。
本实用新型采用的技术方案如下：
一种组合式复合膜污水处理装置，其特征是它包括四组分别由多个处理单元并联而成的处理模块，原废水箱的出水口经过一级热泵的热端后连接至所述四组中的第一组污水处理模块的废水进口，第一组污水处理模块的废水出口经过二级热泵的热端连接至第二组污水处理模块的废水进口，第二组污水处理模块的废水出口经过三级热泵的热端连接至第三组污水处理模块的废水进口，第三组污水处理模块的废水出口经过四级热泵的热端连接至第四组污水处理模块的废水进口，第四组污水处理模块的废水出口边接至外部。
所述四组由多个处理单元并联而成的处理模块的冷凝水进口同时连接至冷水箱的循环出水口，所述四组处理模块的冷凝水出口同时连接至冷水箱的循环进水口。
所述一级热泵、二级热泵、三级热泵和四级热泵共用同一个冷端。
本实用新型的有益效果有：
污水处理效果好，能耗低。
