申请日2012.04.11
公开(公告)日2012.11.14
IPC分类号C02F9/14
摘要
一种农村生活污水生态景观型处理系统，其特征是：它主要由格栅井(1)、调节池(2)、厌氧池(3)、接触氧化池(4)、浅层人工湿地(5)和深层人工湿地(6)组成，所述的格栅井(1)的进水端与农村生活污水收集管的出水口相连通，格栅井(1)的出水端与调节池(2)的进水口相连通，调节池(2)的出水口与厌氧池(3)的进水口相连通，厌氧池(3)的出水口与接触氧化池(4)的进水口相连通，接触氧化池(4)出水口与浅层人工湿地(5)的进水口相连通，浅层人工湿地(5)的主体位于厌氧池(3)的上部，其出水口与深层人工湿地(6)的进水口相连通，深层人工湿地(6)的出水口与排水管相连通。所有工艺段均种植四季常青的植物，绿化覆盖率在90%以上。本实用新型占地面积小，景观效果好，受温度影响较小，生态效益显著。
权利要求书
1.一种农村生活污水生态景观型处理系统，其特征是它主要由格栅井(1)、调节池(2)、厌氧池(3)、接触氧化池(4)、浅层人工湿地(5)和深层人工湿地(6)组成，所述的格栅井(1)的进水端与农村生活污水收集管的出水口相连通，格栅井(1)的出水端与调节池(2)的进水口相连通，调节池(2)的出水口与厌氧池(3)的进水口相连通，厌氧池(3)的出水口与接触氧化池(4)的进水口相连通，接触氧化池(4)出水口与浅层人工湿地(5)的进水口相连通，浅层人工湿地(5)的主体位于厌氧池(3)的上部，其出水口与深层人工湿地(6)的进水口相连通，深层人工湿地(6)的出水口与排水管相连通。
2.根据权利要求1所述的农村生活污水生态景观型处理系统，其特征是所述的格栅井(1)的底部高于调节池(2)的底部，调节池(2)的底部低于厌氧池(3)的底部。
3.根据权利要求1所述的农村生活污水生态景观型处理系统，其特征是所述的接触氧化池(4)中设有导流隔墙(7)，且在所述的导流隔墙内种植有四季常青的景观植物。
4.根据权利要求1所述的农村生活污水生态景观型处理系统，其特征是所述的浅层人工湿地(5)和深层人工湿地(6)中铺设有不同级配的硬性填料并在其表层种植有四季常青且净水效果好的植物。
5.根据权利要求1所述的农村生活污水生态景观型处理系统，其特征是污水处理系统周围的栅栏(8)采用四季常青的植物围成的绿篱。
6.根据权利要求1所述的农村生活污水生态景观型处理系统，其特征是所述的厌氧池(3)的进水口(9)高出厌氧池池顶30-40cm，厌氧池的出水口(10)高出厌氧池池顶10-20cm。
说明书
农村生活污水生态景观型处理系统
技术领域
本实用新型涉及一种污水处理系统，尤其是一种生活污水生态景观型处理系统，具体地说是一种既能美化环境，又能同效去除污水中N、P、CODCr、BOD5、SS等的农村生活污水生态景观型处理系统。
背景技术
目前，人工湿地污水生态处理技术由于具有处理效果好、投资少、操作简单、容易维护、美化环境等优点在农村现有的小型污水处理设施中占据主导地位，人工湿地污水生态处理系统受温度影响显著，种植的植物在春夏季节长势良好，对污水有很好的处理效果，但秋冬季节植物根部存活，茎杆叶枯死，从而使处理效果欠佳，加上缺少维护管理，枯死的茎杆叶导致系统堵塞。
现有的农村污水处理系统厌氧池上部大多采用楼板覆盖，没有覆土，没有种植植物;两级接触氧化渠中间仅为挡墙隔开，也没涉及到绿化;再者整个污水处理站围栏为铁栅栏或塑料、木栅栏，长时间将会褪色、腐蚀、老化或腐烂。整个系统的绿化率约为50%左右。同时，现有人工湿地种植的植物，一般是保证冬天不死亡，但是会枯萎，导致冬季处理效果欠佳。
农村现有生态型污水处理系统普遍存在占地面积较大、景观效果较差、受温度影响显著、人工湿地植物茎杆叶枯死等诸多问题。
发明内容
本实用新型的目的主要是针对现有农村生态型污水处理系统普遍存在的占地面积较大、景观效果较差、受温度影响显著、人工湿地植物茎杆叶枯死等诸多问题。设计一种占地面积小、处理效果好、景观效果好、生态效益显著的新型农村生活污水生态景观型处理系统。
本实用新型的技术方案是：

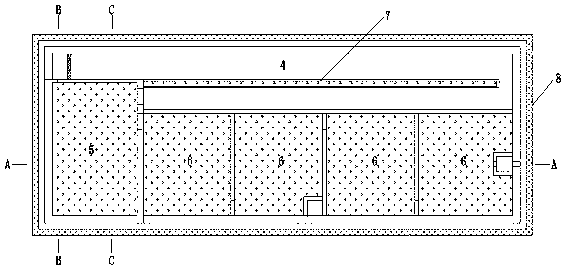

一种农村生活污水生态景观型处理系统，其特征是它主要由格栅井1、调节池2、厌氧池3、接触氧化池4、浅层人工湿地5和深层人工湿地6组成，所述的格栅井1的进水端与农村生活污水收集管的出水口相连通，格栅井1的出水端与调节池2的进水口相连通，调节池2的出水口与厌氧池3的进水口相连通，厌氧池3的出水口与接触氧化池4的进水口相连通，接触氧化池4出水口与浅层人工湿地5的进水口相连通，浅层人工湿地5的主体位于厌氧池3的上部，其出水口与深层人工湿地6的进水口相连通，深层人工湿地6的出水口与排水管相连通。
所述的格栅井1的底部高于调节池2的底部，调节池2的底部低于厌氧池3的底部。
所述的接触氧化池4中设有导流隔墙7，且在所述的导流隔墙内种植有四季常青的景观植物。
所述的浅层人工湿地5和深层人工湿地6中铺设有不同级配的硬性填料并在其表层种植有四季常青且净水效果好的植物。
污水处理系统周围的栅栏8采用四季常青的植物围成的绿篱。
所述的厌氧池3的进水口9高出厌氧池池顶30-40cm，厌氧池的出水口10高出厌氧池池顶10-20cm。本实用新型的有益效果：
本实用新型占地面积小，景观效果好，受温度影响较小，生态效益显著。
本实用新型中的浅层人工湿地模块，置于预处理池顶部，内部铺设瓜子片等硬性填料，所述深层人工湿地部分内部铺设不同粒径的硬性填料，并在最上层填料内种植去污能力强和四季常青的植物。本实用新型中的农村生活污水生态景观型处理系统，所有部分均种植植物，整体绿化覆盖率在90%以上，并且这些植物在冬季也有很好的生长，保证了一年四季的净化效果和景观效果。
本实用新型的污水处理设施造型美观，外观婉如一精心打造的小型人工园林。
