申请日2012.04.11
公开(公告)日2012.11.28
IPC分类号C02F1/42
摘要
一种离子棒水处理器，包括棒体，还包括连接底套，棒体一端设有棒头，棒体另一端设有棒尾，棒头上端设有紧固件，紧固件与连接底套连接固定，棒头被压紧于紧固件与连接底套之间。本实用新型通过连接底套、棒头、紧固件、台阶面和台面等部件的合理匹配设置，有效解决目前离子棒安装固定难、易漏水、易损坏等诸多问题。安装使用时，只需先固定连接底套，再将棒体插入底套中，在盖体处限位固定在连接底套上即可，方便安装、维修和拆卸等。本实用新型的结构合理、简单，使用时操作简单，安全可靠，使用效果好，值得推广。
权利要求书

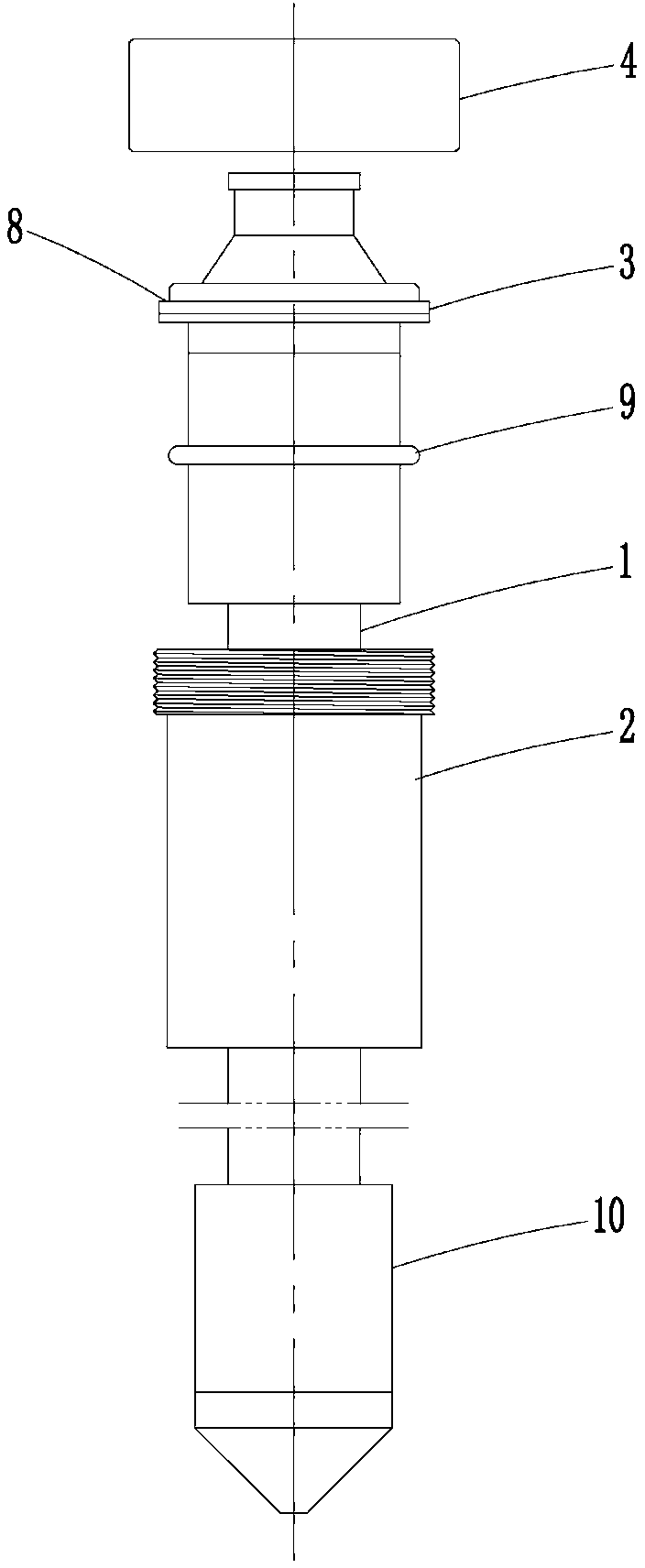

1.一种离子棒水处理器，包括棒体(1)，其特征是：所述离子棒还包括连接底套(2)，所述棒体(1)一端设有棒头(3)，所述棒体(1)另一端设有棒尾(10)，所述棒头(3)上端设有紧固件(4)，所述紧固件(4)与连接底套(2)连接固定，所述棒头(3)被压紧于紧固件(4)与连接底套(2)之间。
2.根据权利要求1所述的离子棒水处理器，其特征是：所述紧固件(4)上设有通孔(5)，该通孔(5)下端设有大孔(6)，所述通孔(5)与大孔(6)连接处形成台阶面(7)，所述棒头(3)被压紧于台阶面(7)与连接底套(2)之间。
3.根据权利要求2所述的离子棒水处理器，其特征是：所述棒头(3)上设有台面(8)，所述台阶面(7)压迫于该台面(8)上。
4.根据权利要求1或2所述的离子棒水处理器，其特征是：所述紧固件(4)与连接底套(2)螺接固定。
5.根据权利要求1所述的离子棒水处理器，其特征是：所述连接底套(2)与棒头(3)之间衬垫有密封圈(9)。
说明书
离子棒水处理器
技术领域
本实用新型涉及一种水处理器，尤其是一种便于安装固定的离子棒水处理器。
背景技术
离子棒水处理技术是目前较为先进的水处理技术之一。其主要是通过采用纯物理方法对工业用水和生活用水等进行电场极化处理的。处理时，通过离子棒高压静电场的直接作用，改变水分子的物理结构，使水中所含的阳离子不致于趋向器壁;在结垢的系统中能破坏分子之间的结合，改变晶体结构、促使硬垢疏松，增加水的偶极距，提高了水垢的溶解速率，使已经生成的水垢逐渐剥离、脱落，从而达到防垢、除垢的目的。目前，市面上的离子棒安装主要是直接将离子棒头螺旋紧固接在称底套中，在螺接拧紧的安装过程中，导线会随离子棒一起转动，容易造成损坏，使用不方便不安全。
发明内容
本实用新型要解决上述现有技术的缺点，提供一种便于安装固定且安全可靠的新型离子棒水处理器，满足人们的需求。
本实用新型解决其技术问题采用的技术方案：这种离子棒水处理器，包括棒体，还包括连接底套，棒体一端设有棒头，棒体另一端设有棒尾，棒头上端设有紧固件，紧固件与连接底套连接固定，棒头被压紧于紧固件与连接底套之间。这样，安装使用时，只需将连接底套固定在管路或设备上，再将棒体插入连接底套，接着通过紧固件压紧迫使棒头固定在紧固件与连接底套上端之间即可，整个过程棒体无需旋转，只需使紧固件与连接底套压紧连接固定，不易损坏，操作方便，使用安全。
进一步，紧固件上设有通孔，该通孔下端设有大孔，通孔与大孔连接处形成台阶面，棒头被压紧于台阶面与连接底套之间。这样，通过台阶面的设置使棒头的安装固定更加简便，使离子棒固定地更加牢固。
棒头上设有台面，台阶面压迫于该台面上。这样，使安装使用时，棒头能更有效地受压迫于紧固件和连接底套之间，使固定更加牢靠。
紧固件与连接底套螺接固定。这样便于安装、维修等操作。
连接底套与棒头之间衬垫有密封圈。这样便于安装，减少损伤，同时还能提高密封性能。
本实用新型有益的效果是：本实用新型的结构合理、简单，通过连接底套、棒头、紧固件、台阶面和台面等部件的合理匹配设置，有效解决目前离子棒安装固定难、易漏水、易损坏等诸多问题。安装使用时，只需先固定连接底套，再将棒体插入底套中，在盖体处限位固定在连接底套上即可，方便安装、维修和拆卸等。本实用新型使用时操作简单，安全可靠，使用效果好，值得推广。
