申请日2012.04.12
公开(公告)日2013.01.02
IPC分类号B01D36/04
摘要
本实用新型公开了一种电镀铜镍废水二级絮凝沉淀处理装置，包括一级处理单元和二级处理单元;所述一级处理单元包括通过管路依次连通的一级废水储存池、一级反应池、一级斜罐沉淀池和一级板框压滤机，所述一级板框压滤机通过管路与所述一级废水储存池连通;所述二级处理单元包括通过管路依次连通的二级废水储存池、二级反应池、二级斜罐沉淀池和二级板框压滤机，所述二级板框压滤机通过管路与所述二级废水储存池连通;所述一级斜罐沉淀池通过管路与所述二级废水储存池连通;所述二级斜罐沉淀池与排放管路连通。本实用新型不仅使处理后的电镀铜镍废水稳定达到国家规定的排放标准，还能回收重金属，可成为再生资源化的清洁循环生产工艺装备。
权利要求书
1.一种电镀铜镍废水二级絮凝沉淀处理装置，其特征在于，包括一级处理单元和二 级处理单元;所述一级处理单元包括通过管路依次连通的一级废水储存池、一级反应池、 一级斜罐沉淀池和一级板框压滤机，所述一级板框压滤机通过管路与所述一级废水储存 池连通;所述二级处理单元包括通过管路依次连通的二级废水储存池、二级反应池、二 级斜罐沉淀池和二级板框压滤机，所述二级板框压滤机通过管路与所述二级废水储存池 连通;所述一级斜罐沉淀池通过管路与所述二级废水储存池连通;所述二级斜罐沉淀池 与排放管路连通。
2.根据权利要求1所述的电镀铜镍废水二级絮凝沉淀处理装置，其特征在于，所述 一级处理单元还包括一级重金属含量自动检测装置，所述一级重金属含量自动检测装置 包括一级自动采样装置，所述一级自动采样装置与所述一级反应池相连。
3.根据权利要求1所述的电镀铜镍废水二级絮凝沉淀处理装置，其特征在于，所述 二级处理单元还包括二级重金属含量自动检测装置，所述二级重金属含量自动检测装置 包括二级自动采样装置，所述二级自动采样装置与所述二级反应池相连。
4.根据权利要求1所述的电镀铜镍废水二级絮凝沉淀处理装置，其特征在于，所述 一级处理单元还包括第一空压机和第二空压机，所述第一空压机与所述一级反应池相连， 所述第二空压机与所述一级斜罐沉淀池相连。
5.根据权利要求1所述的电镀铜镍废水二级絮凝沉淀处理装置，其特征在于，所述 二级处理单元还包括第三空压机和第四空压机，所述第三空压机与所述二级反应池相连， 所述第四空压机与所述二级斜罐沉淀池相连。
说明书
一种电镀铜镍废水二级絮凝沉淀处理装置
技术领域
本实用新型涉及一种电镀废水处理领域，特别涉及一种电镀铜镍废水二级絮凝沉淀处理装置。
背景技术
目前，目前电镀废水常用处理方法有化学沉淀法、离子交换法和电解法等。离子交换法只能处理低浓度废水，而且树脂价格高，投资费用大，工艺操作也较复杂，不便于控制管理;电解法的主要缺点是难以处理稀土的重金属废水，浓的含铜或镍的废液经电解后，铜、镍含量仍很难达到排放标准，无法直接排放;化学沉淀法是目前应用最普遍的废水处理方法，也是最有效、最经济的方法，但传统的化学沉淀法多采用一级处理方法，其排放的废水中重金属含量在0.5-5mg/l之间，处于不稳定状态，按照电镀污染物排放标准(GB21900-2008)，铜或镍的重金属排放限值为0.5mg/l，所以经过一级处理的电镀废水无法保证符合国家关于电镀污水的直接排放标准，如果直接排放，将有可能造成严重环境污染。
实用新型内容
本实用新型为解决公知技术中存在的技术问题，而提供一种能够使处理后的电镀铜镍废水稳定达到国家规定的排放标准，且能初步回收重金属的电镀铜镍废水二级絮凝沉淀处理装置。

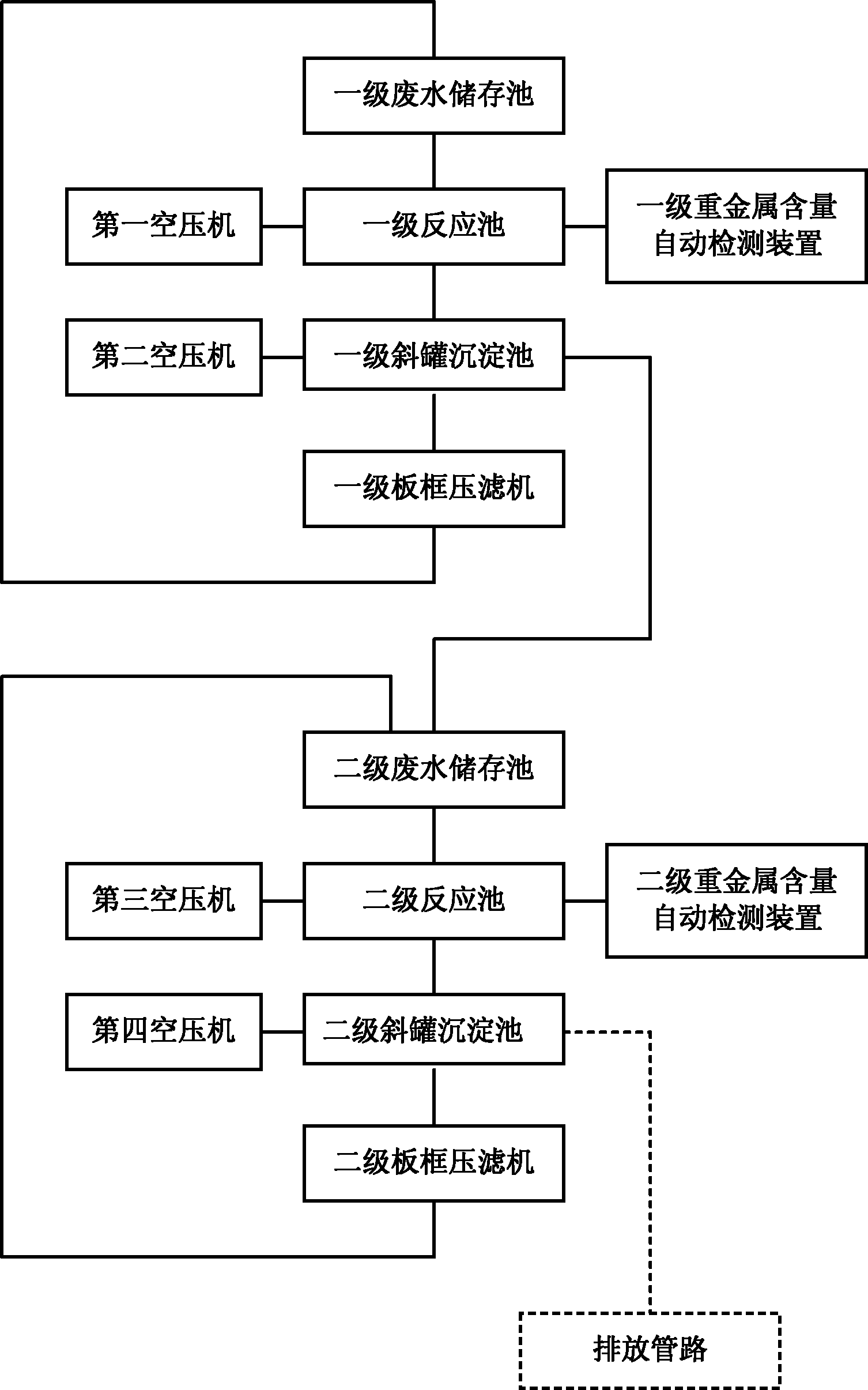

本实用新型为解决公知技术中存在的技术问题所采取的技术方案是：一种电镀铜镍废水二级絮凝沉淀处理装置，包括一级处理单元和二级处理单元;所述一级处理单元包括通过管路依次连通的一级废水储存池、一级反应池、一级斜罐沉淀池和一级板框压滤机，所述一级板框压滤机通过管路与所述一级废水储存池连通;所述二级处理单元包括通过管路依次连通的二级废水储存池、二级反应池、二级斜罐沉淀池和二级板框压滤机，所述二级板框压滤机通过管路与所述二级废水储存池连通;所述一级斜罐沉淀池通过管路与所述二级废水储存池连通;所述二级斜罐沉淀池与排放管路连通。
本实用新型还可以采用如下技术方案：
所述一级处理单元还包括一级重金属含量自动检测装置，所述一级重金属含量自动检测装置包括一级自动采样装置，所述一级自动采样装置与所述一级反应池相连。
所述二级处理单元还包括二级重金属含量自动检测装置，所述二级重金属含量自动检测装置包括二级自动采样装置，所述二级自动采样装置与所述二级反应池相连。
所述一级处理单元还包括第一空压机和第二空压机，所述第一空压机与所述一级反应池相连，所述第二空压机与所述一级斜罐沉淀池相连。
所述二级处理单元还包括第三空压机和第四空压机，所述第三空压机与所述二级反应池相连，所述第四空压机与所述二级斜罐沉淀池相连。
本实用新型具有的优点和积极效果是：采用电镀铜镍废水二级絮凝沉淀处理装置，通过一级处理后，使电镀废水的重金属铜镍的浓度达到5mg/l以下，然后对低重金属浓度的电镀废水进行二级处理，使电镀废水的重金属铜镍的浓度达到0.1mg/l以下，而且该处理装置还可以通过板框压滤机收集重金属污泥，不仅使处理的废水稳定达到国家规定的排放标准(重金属铜镍的浓度小于等于0.1mg/l)，还能回收重金属，该装置可成为再生资源化的清洁循环生产工艺装备。
