申请日2012.04.12
公开(公告)日2012.12.05
IPC分类号F16L9/02; F16L3/04; F16L43/00
摘要
本实用新型提供一种用于清洗混凝土泵车管道废水的引流装置，由钢管和弯头以及用于固定钢管和弯头的固定连接件连接而成。所述的钢管和弯头的内径略大于混凝土泵车管道末端的管外径，所述的固定连接件横截面的形状为半圆形，两侧带有翼缘，固定连接件半圆的尺寸与钢管和弯头的外径相适应。当用于清洗混凝土泵车管道废水从管道末端流出后，可以直接经过引流装置，将废水排到市政雨水井处或指定位置，有效地保证了地面上施工人员的安全，同时也保证了密目安全网和地面周转材料的清洁，有利于文明施工。
权利要求书
1.一种用于清洗混凝土泵车管道废水的引流装置，其特征在于，由钢管和弯头以及用于固定钢管和弯头的固定连接件连接而成。

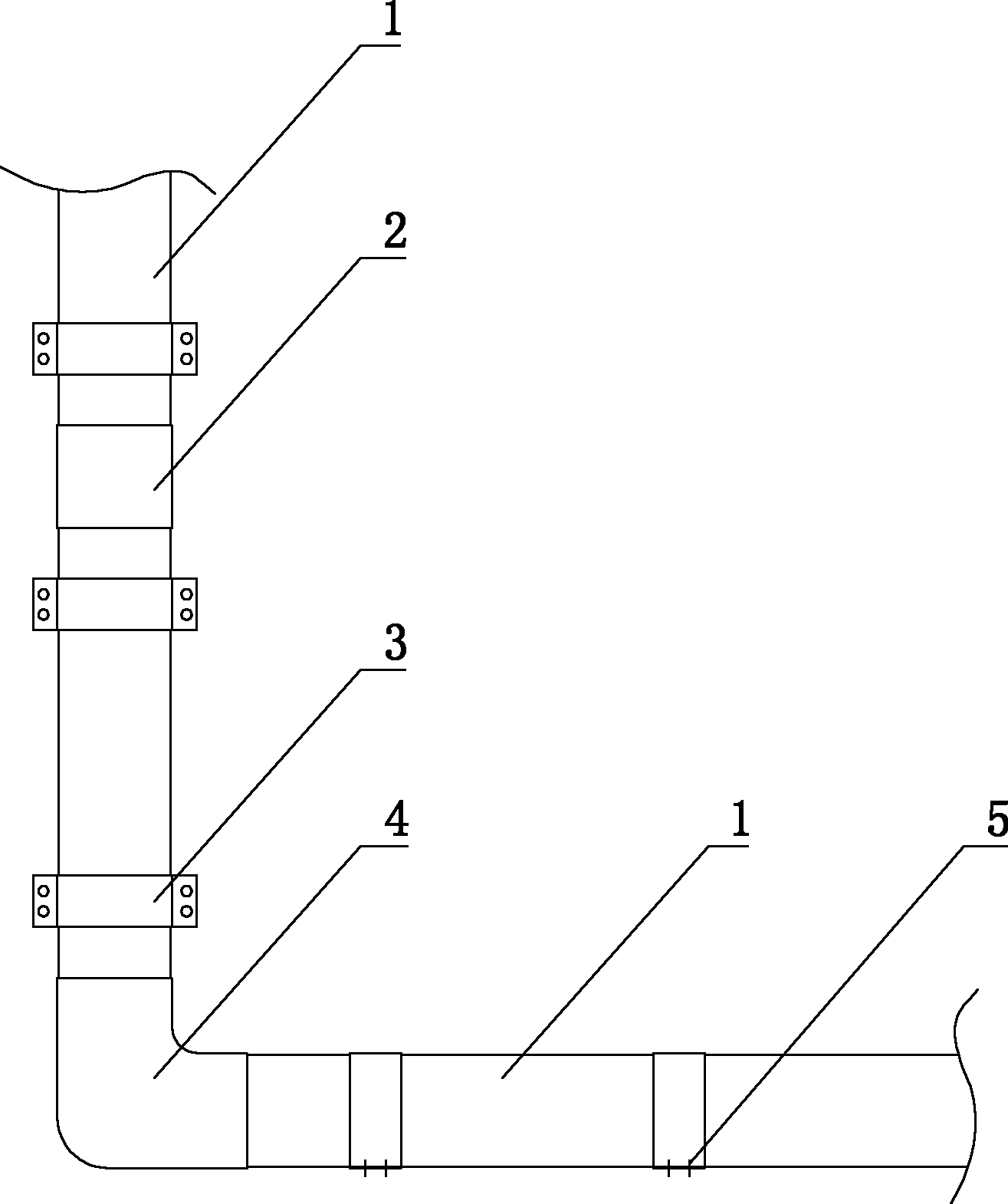

2.根据权利要求1所述的一种用于清洗混凝土泵车管道废水的引流装置，其特征在于，钢管(1)和弯头(4)的内径略大于混凝土泵车管道末端的管外径。
3.根据权利要求2所述的一种用于清洗混凝土泵车管道废水的引流装置，其特征在于，钢管和弯头由外径219mm，厚度2mm的镀锌钢管制成，每根镀锌钢管的长度为2000～3000mm。
4.根据权利要求1所述的一种用于清洗混凝土泵车管道废水的引流装置，其特征在于，固定连接件横截面的形状为半圆形，两侧带有翼缘，固定连接件半圆的尺寸与钢管和弯头的外径相适应。
5.根据权利要求4所述的一种用于清洗混凝土泵车管道废水的引流装置，其特征在于，所述的固定连接件由厚度2mm，宽度80～120mm的钢板制成，半圆形状内径为219mm，每侧翼缘的宽度为40～60mm，每侧设置2个M10的螺栓。
6.根据权利要求1所述的一种用于清洗混凝土泵车管道废水的引流装置，其特征在于相邻的钢管和钢管之间、钢管和弯头之间是口对口地靠在一起。
7.根据权利要求1所述的一种用于清洗混凝土泵车管道废水的引流装置，其特征在于，钢管和弯头两端套有丝扣，相邻的钢管和钢管之间、钢管和弯头之间通过管箍连接。
说明书
一种用于清洗混凝土泵车管道废水的引流装置
技术领域
本实用新型涉及一种废水引流装置，特别是涉及一种用于清洗混凝土泵车管道废水的 引流装置。
背景技术
在建筑工程施工中，经常会用到混凝土泵车，包括汽车泵和地泵，泵车浇筑完每层的 混凝土后需要清洗泵车管道。传统的方法是，用混凝土罐车装5m3左右的水清洗管道，从 管道末端流出的废水直接从高空坠下，废水经常会溅到密目安全网和地面上的周转材料 上，非常不美观，而且坠下的废水也有伤害到底部施工人员的危险。所以传统的方法并没 有对废水进行引流，给工程带来了安全隐患，且极不利于文明施工。
发明内容
本实用新型克服了现有技术中的不足，提供了一种结构简单、安装方便、成本低、效 果好的用于清洗混凝土泵车管道废水的引流装置。
为了解决上述问题，本实用新型采用以下技术方案：
一种用于清洗混凝土泵车管道废水的引流装置，由钢管和弯头以及用于固定钢管和弯 头的固定连接件连接而成。所述的钢管和弯头的内径略大于混凝土泵车管道末端的管外 径，钢管和弯头由外径219mm，厚度2mm的镀锌钢管制成，每根镀锌钢管的长度为2000～ 3000mm。所述的固定连接件横截面的形状为半圆形，两侧带有翼缘，固定连接件半圆的 尺寸与钢管和弯头的外径相适应，固定连接件由厚度2mm，宽度80～120mm的钢板制成， 半圆形状内径为219mm，每侧翼缘的宽度为40～60mm，每侧设置2个M10的螺栓。
与现有技术相比，本实用新型的有益效果是：
用于清洗混凝土泵车管道废水从管道末端流出后，可以直接经过本实用新型的引流装 置，将废水排到市政雨水井处或指定位置，有效地保证了地面上施工人员的安全，同时也 保证了密目安全网和地面周转材料的清洁，有利于文明施工。
