申请日2012.04.12
公开(公告)日2012.12.12
IPC分类号C02F103/16; C02F9/10
摘要
本实用新型公开了一种含镍电镀废水零排放浓缩处理系统，其包括通过管路依次连接的含镍废水集水池、浓缩水池、循环泵、TMF过滤装置、净化水箱、第一保安过滤器、一级RO浓缩系统、二级RO浓缩系统、二级RO浓缩水箱、增压水泵、第二保安过滤器、三级RO浓缩系统、三级RO浓缩水箱、蒸发器;所述TMF过滤装置通过另一管路回连到浓缩水池;还包括第一pH调节装置、第二pH调节装置。本实用新型的系统构成简单，针对含镍电镀废水有较好的处理效果，可以实现电镀废水的零排放。本实用新型的系统构成简单，成本低廉，同时可以回收盐类。
权利要求书
1.一种含镍电镀废水零排放浓缩处理系统，其特征在于：其包括通过管路依次连接的含镍废水集水池、浓缩水池、循环泵、TMF过滤装置、净化水箱、第一保安过滤器、一级RO浓缩系统、二级RO浓缩系统、二级RO浓缩水箱、增压水泵、第二保安过滤器、三级RO浓缩系统、三级RO浓缩水箱、蒸发器;所述TMF过滤装置通过另一管路回连到浓缩水池;还包括第一pH调节装置、第二pH调节装置。
2.根据权利要求1所述的一种含镍电镀废水零排放浓缩处理系统，其特征在于：所述第一pH调节装置连通到含镍废水集水池与浓缩水池相连的管路上。
3.根据权利要求1所述的一种含镍电镀废水零排放浓缩处理系统，其特征在于：所述第二pH调节装置连接到所述净化水箱上。
4.根据权利要求1所述的一种含镍电镀废水零排放浓缩处理系统，其特征在于：所述浓缩水池还通过管路连接到压滤机。
说明书
含镍电镀废水零排放浓缩处理系统
技术领域
本实用新型涉及一种含镍电镀废水零排放浓缩处理系统。
背景技术
电镀就是利用电解原理在金属或者其他表面镀上一层金属或者合金，以实现材料性能的提高，如耐腐蚀性能的提升。
电镀废水是电镀工厂排出的废水，因生产工艺的差别，有的电镀废水含铬，有的则含镉、含酸、含碱等，电镀废水中的重金属离子有的以简单的阳离子形式存在，如Ni2+，有的电镀废水中含有具有配位能力的阴离子，如CN-，所以在这些电镀废水中的阳离子往往以络合阳离子的形式存在，如Cd(CN)-;另外，在电镀废水中往往也含有有机添加剂。
含镍电镀废水中的Ni2+或镍的络合离子对环境伤害较大，镍在环境中如果富集，通过食物链的方式进入人体中，进而导致人体过量摄入的话，那么，可导致人体的心肌、脑、肺、肝和肾退行性变。
现有的去除含镍电镀废水中的镍的工艺一般是：废水由原水泵升压后达到所需的工作压力盘式过滤器、活性炭吸附器进行预处理，再进入超滤系统，经过5μ保安过滤器后进入RO机组，目的是保证RO膜长期稳定运行。被RO机组分离后的产水综合指标经检验符合国家中水回用标准，浓水排放。现有技术方案缺点：反渗透浓水排放，无法达到废水零排放的目的;反渗透浓水中含有重金属离子及大量的可回收盐类;反渗透系统只有一级，回用水量有限，浓水量大。
实用新型内容
本实用新型的目的是提供一种含镍电镀废水零排放浓缩处理系统。
本实用新型所采取的技术方案是：

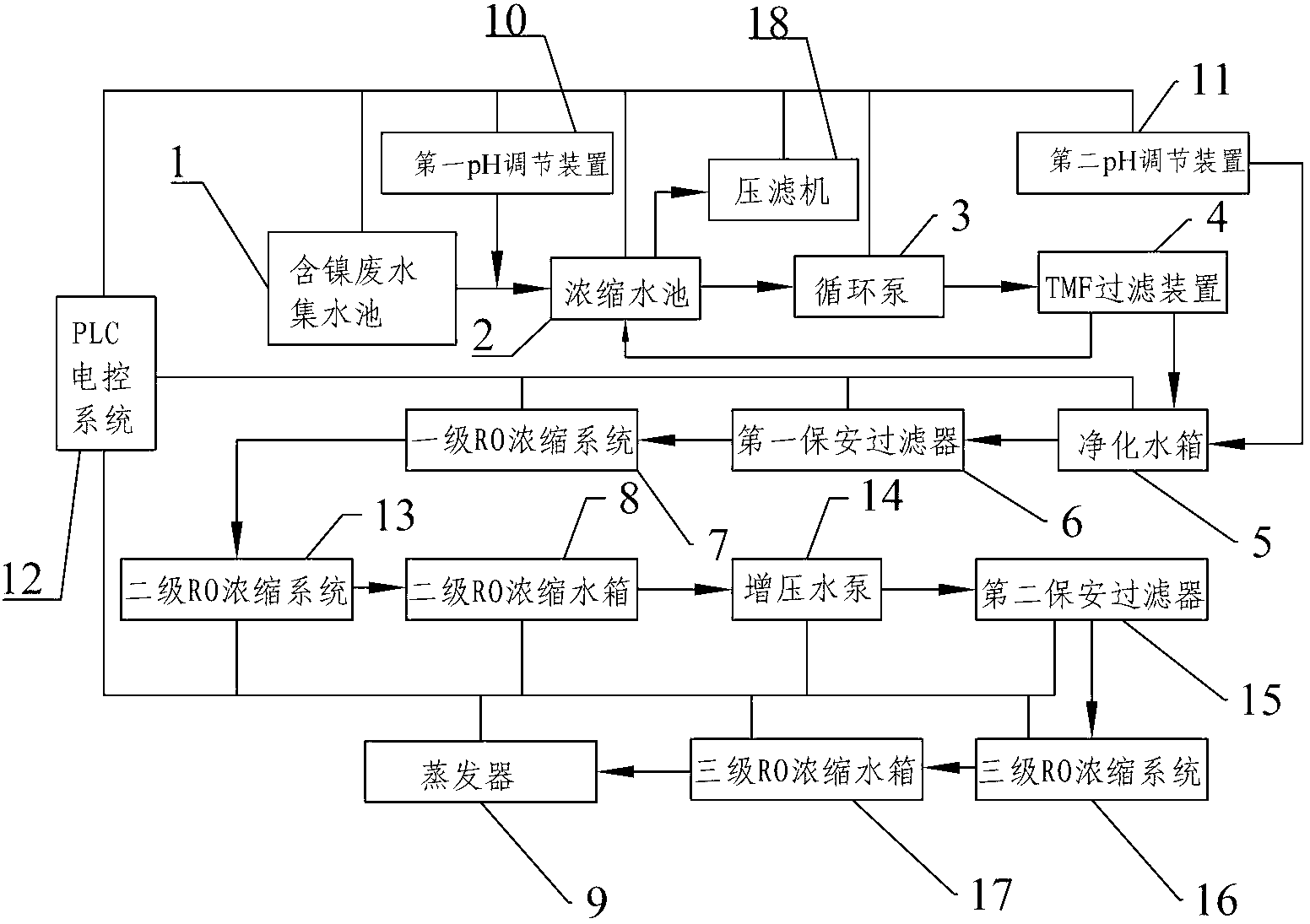

一种含镍电镀废水零排放浓缩处理系统，其包括通过管路依次连接的含镍废水集水池、浓缩水池、循环泵、TMF过滤装置、净化水箱、第一保安过滤器、一级RO浓缩系统、二级RO浓缩系统、二级RO浓缩水箱、增压水泵、第二保安过滤器、三级RO浓缩系统、三级RO浓缩水箱、蒸发器;所述TMF过滤装置通过另一管路回连到浓缩水池;还包括第一pH调节装置、第二pH调节装置。
所述第一pH调节装置连通到含镍废水集水池与浓缩水池相连的管路上。
所述第二pH调节装置连接到所述净化水箱上。
所述浓缩水池还通过管路连接到压滤机。
本实用新型的有益效果是：本实用新型的系统构成简单，针对含镍电镀废水有较好的处理效果，可以实现电镀废水的零排放。本实用新型的系统构成简单，成本低廉，同时可以回收盐类。
