申请日2012.04.12
公开(公告)日2012.12.12
IPC分类号C02F103/16; C02F9/10
摘要
本实用新型公开了一种碱锌电镀废水零排放浓缩处理系统，其包括通过管路依次连接的碱锌废水集水池、浓缩水池、循环泵、TMF过滤装置、净化水箱、5μ保安过滤器、RO浓缩系统、RO浓缩水箱、蒸发器;所述TMF过滤装置通过另一管路回连到浓缩水池;还包括第一pH调节装置、第二pH调节装置。本实用新型的系统构成简单，针对碱锌电镀废水有较好的处理效果，可以实现电镀废水的零排放。
权利要求书
1.一种碱锌电镀废水零排放浓缩处理系统，其特征在于：其包括通过管路依次连接的碱锌废水集水池、浓缩水池、循环泵、TMF过滤装置、净化水箱、5μ保安过滤器、一级RO浓缩系统、二级RO浓缩系统、二级RO浓缩水箱、蒸发器;所述TMF过滤装置通过另一管路回连到浓缩水池;还包括第一pH调节装置、第二pH调节装置。
2.根据权利要求1所述的一种碱锌电镀废水零排放浓缩处理系统，其特征在于：所述第一pH调节装置连通到碱锌废水集水池与浓缩水池相连的管路上。
3.根据权利要求1所述的一种碱锌电镀废水零排放浓缩处理系统，其特征在于：所述第二pH调节装置连接到所述净化水箱上。
4.根据权利要求1所述的一种碱锌电镀废水零排放浓缩处理系统，其特征在于：所述的浓缩水池还通过管路连接到压滤机。
说明书
碱锌电镀废水零排放浓缩处理系统
技术领域
本实用新型涉及一种碱锌电镀废水零排放浓缩处理系统。
背景技术
电镀就是利用电解原理在金属或者其他表面镀上一层金属或者合金，以实现材料性能的提高，如耐腐蚀性能的提升。
电镀废水是电镀工厂排出的废水，因生产工艺的差别，有的电镀废水含铬，有的则含镉、含酸、含碱等，电镀废水中的重金属离子有的以简单的阳离子形式存在，如Ni2+，有的电镀废水中含有具有配位能力的阴离子，如CN-，所以在这些电镀废水中的阳离子往往以络合阳离子的形式存在，如Cd(CN)-;另外，在电镀废水中往往也含有有机添加剂。
碱锌废水，如果不是无氰镀锌，则电镀废水中含有Zn2+、Zn(CN)42-、CN-等，这些物质对环境和人体的危害极大，由于氰离子具有超强的络合能力，进入人体后，其会和与氧化型细胞色素氧化酶中的三价铁结合，阻止其还原成二价铁，导致组织细胞缺氧，从而危及生命。
现有处理碱锌电镀废水的工艺流程主要是：原水池→原水增压泵→盘式过滤器→活性炭吸附系统→全自动超滤系统→中间水箱→中间水泵→保安过滤器→全自动反渗透系统(含清洗装置)→蓄水池。
现有技术方案的缺点有：反渗透浓水排放，无法达到废水零排放的目的。反渗透浓水中含有各种重金属离子及大量的可回收盐类。反渗透系统只有一级，回用水量有限，浓水量大。
实用新型内容
本实用新型的目的是提供一种碱锌电镀废水零排放浓缩处理系统。
本实用新型所采取的技术方案是：

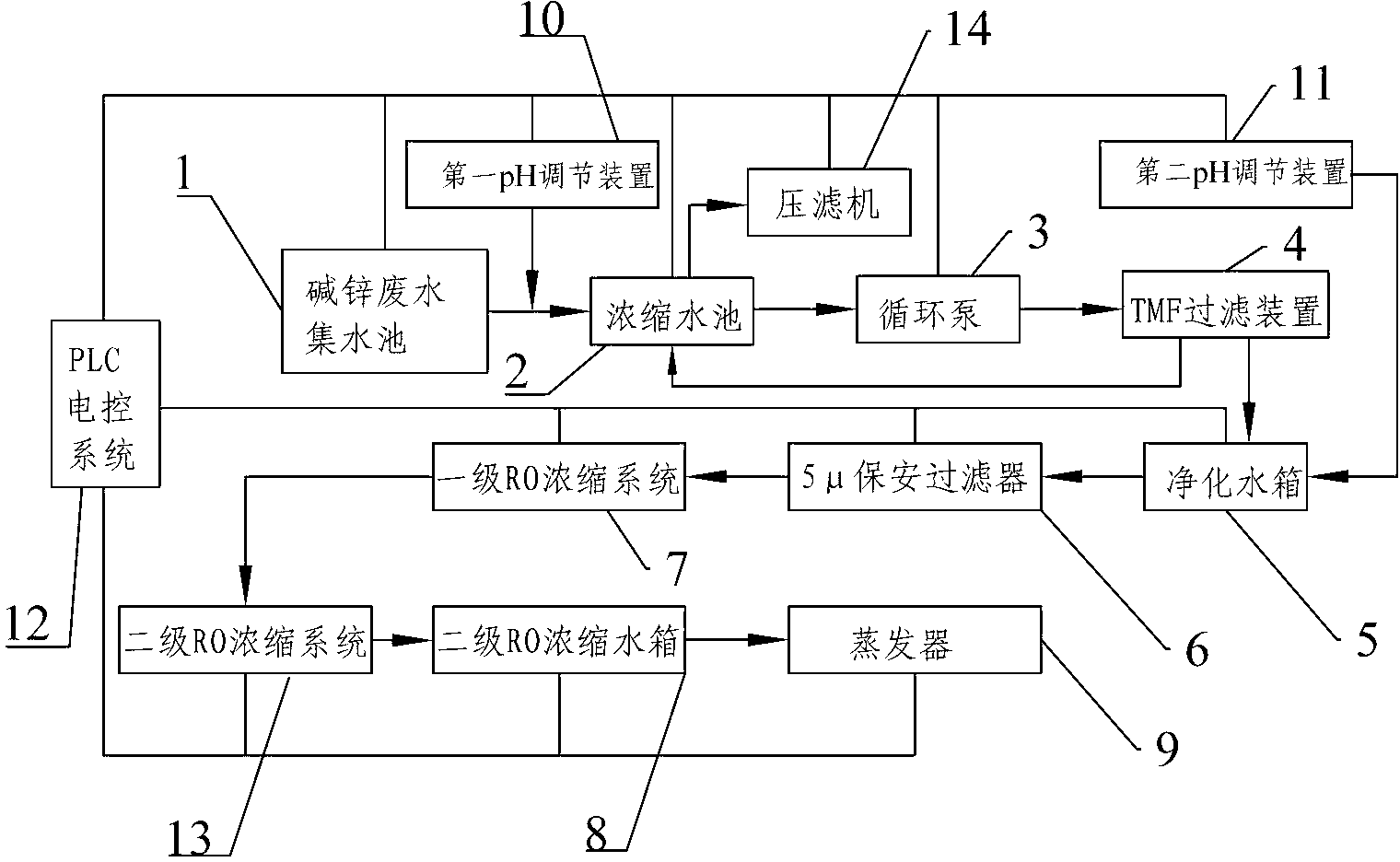

一种碱锌电镀废水零排放浓缩处理系统，其包括通过管路依次连接的碱锌废水集水池、浓缩水池、循环泵、TMF过滤装置、净化水箱、5μ保安过滤器、一级RO浓缩系统、二级RO浓缩系统、二级RO浓缩水箱、蒸发器;所述TMF过滤装置通过另一管路回连到浓缩水池;还包括第一pH调节装置、第二pH调节装置。
所述第一pH调节装置连通到碱锌废水集水池与浓缩水池相连的管路上。
所述第二pH调节装置连接到所述净化水箱上。
所述的浓缩水池还通过管路连接到压滤机。
本实用新型的有益效果是：本实用新型的系统构成简单，针对碱锌电镀废水有较好的处理效果，可以实现电镀废水的零排放。本实用新型的系统构成简单，成本低廉，同时可以回收盐类。
