申请日2012.08.14
公开(公告)日2013.03.13
IPC分类号C02F9/04; C02F1/20; B01D24/18
摘要
一种开放式过滤脱气水处理系统，包括过滤装置，所述过滤装置包括布水器、集水器、过滤桶，所述过滤桶包括隔离板、排气口、排污口、排泄口和腔体，所述腔体包括顶部为气腔、底部为集污腔;所述排气口连接至所述气腔、所述排污口连接至所述集污腔，所述排泄口设置在所述腔体的周身上，所述隔离板设置在所述腔体内部，本实用新型的过滤脱气水处理系统，采用立体过滤单元过滤一些存在的问题，化学处理从根本上稳定了水质的酸碱平衡，遏制了水腐蚀，从而延长系统的使用寿命，大大降低了维护成本。
权利要求书
1.一种开放式过滤脱气水处理系统，包括过滤装置(1)，其特征在于，所 述过滤装置(1)包括布水器(11)、集水器(12)、过滤桶(10)，所述过滤桶 (10)包括隔离板(105)、排气口(101)、排污口(102)、排泄口(103)和 腔体(100)，所述腔体顶部为气腔(1001)、底部为集污腔(1002);所述排气 口(101)连接至所述气腔(1001)、所述排污口(102)连接至所述集污腔 (1002)，所述排泄口(103)设置在所述腔体(100)的周身上，所述隔离板 (105)设置在所述腔体(100)内部。
2.如权利要求1所述的开放式过滤脱气水处理系统，其特征在于，所述过滤 装置(1)的腔体(100)内还设置有立体的过滤单元(104)。
3.如权利要求1或2所述的开放式过滤脱气水处理系统，其特征在于，所述 过滤装置(1)的布水器(11)上设置有入水压力传感器(111)，所述集水器 (12)上设置有排水压力传感器(121)，所述集污腔(1002)与所述排污口 (102)之间设有电动阀(1022)。
4.如权利要求1或2所述的开放式过滤脱气水处理系统，其特征在于，所述 过滤脱气水处理系统还包括化学净化装置(3)，所述化学净化装置(3)连接至 所述过滤装置(1)的集水器(12)。
5.如权利要求3所述的开放式过滤脱气水处理系统，其特征在于，所述过滤 脱气水处理系统还包括化学净化装置(3)，所述化学净化装置(3)连接至所述 过滤装置(1)的集水器(12)。
6.如权利要求4所述的开放式过滤脱气水处理系统，其特征在于，所述化学 净化装置(3)包括溶液箱(31)、搅拌器(32)、吸液管(33)、计量泵 (34)、三功能阀(35);所述搅拌器(32)和吸液管(33)插入所述溶液箱 (31);所述计量泵(34)设置在所述溶液箱(31)外部;所述计量泵(34)一 端经过所述三功能阀(35)连通至所述溶液箱(31)，另一端通过注射器(36) 连接至所述过滤装置(1)的集水器(12)。
7.如权利要求5所述的开放式过滤脱气水处理系统，其特征在于，所述化学 净化装置(3)包括溶液箱(31)、搅拌器(32)、吸液管(33)、计量泵 (34)、三功能阀(35);所述搅拌器(32)和吸液管(33)插入所述溶液箱 (31);所述计量泵(34)设置在所述溶液箱(31)外部;所述计量泵(34)一 端经过所述三功能阀(35)连通至所述溶液箱(31)，另一端通过注射器(36) 连接至所述过滤装置(1)的集水器(12)。

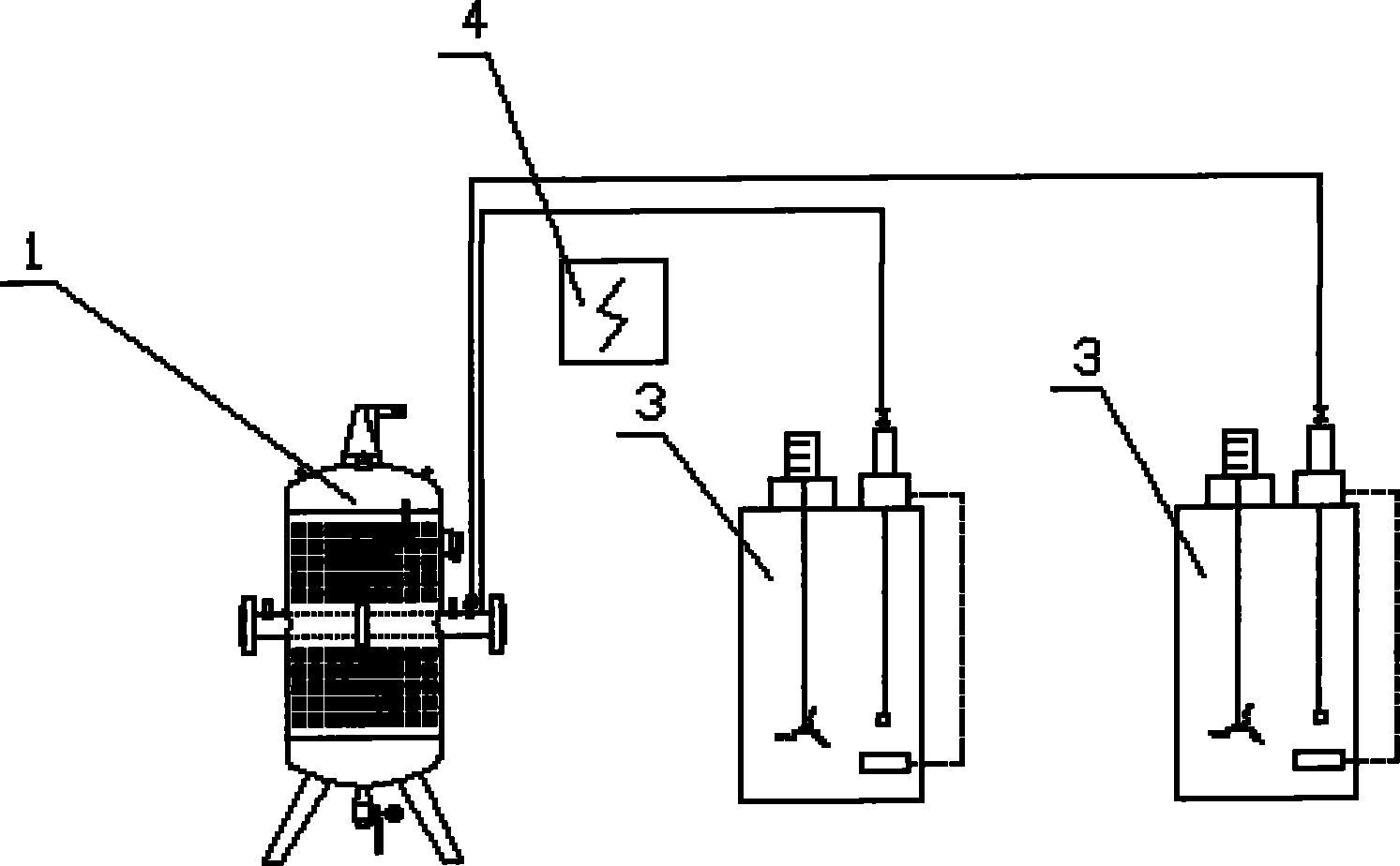

8.如权利要求7所述的开放式过滤脱气水处理系统，其特征在于，所述化学 净化装置(3)还包括液位传感器，所述过滤脱气水处理系统还包括控制器 (4)，所述液位传感器置于所述溶液箱(31)内，所述液位传感器连接至所述控 制器(4)，所述控制器(4)连接至所述计量泵(34)。
说明书
一种开放式过滤脱气水处理系统
技术领域
本实用新型涉及一种水处理装置，特别是一种开放式过滤脱气水处理系统。
背景技术
目前，90%以上开式暖通水循环系统，饱受到外界中复杂环境的困扰，外界环 境存在的大量粉尘、泥沙、碎屑等物质将导致以下一系列问题的出现：管路的结 垢、阻塞、腐蚀，水泵的腐蚀、叶轮的磨损等，降低冷却循环系统的工作效率及 腐蚀与微生物的危害、噪声污染等;另外传统过滤器的平面粗滤，过滤精极低， 而且很容易在使用过程中阻塞，阻塞后压力损失大，影响系统的稳定性。
根据亨利定律，气体在水中溶解度与水温和压力相关，在一定温度下，与气体 的压力成正比。在一定的压力下，水温降低，气体溶解度增加，水温升高，气体溶 解度降低。当降低水面的压力，则可在较低水温下，使溶于水中的气体析出，从 而除去水中的气体。
例如公开/公告号CN2255300中国专利公开了一种组合式释压分离机，其特点 是由释压分离管(槽)、负压分离管(槽)、气压和液压加压部件所组成;各组 成单元为独立组件;可单独使用，或合成多段式分离设备，即利用加压和释压使 液体达到净化及提供加速分离。释压分离管(槽)经释压可迅速产生气液分离效 果;负压分离管(槽)兼具液面定位及脱氧。
上述技术方案的仪器组合比较复杂，实际使用中压力损失大，很容易在使用 过程中阻塞，影响系统的稳定性;另外改技术方案并且没有对水进行净化处理; 水质的酸碱度得不到控制，容易产生水腐蚀，影响系统的使用寿命。
实用新型内容
针对上述问题，本实用新型的目的在于提出一种过滤效果好的开放式过滤脱 气水处理系统。
一种开放式过滤脱气水处理系统，包括过滤装置，所述过滤装置包括布水 器、集水器、过滤桶，所述过滤桶包括隔离板、排气口、排污口、排泄口和腔 体，所述腔体包括顶部为气腔、底部为集污腔;所述排气口连接至所述气腔、所 述排污口连接至所述集污腔，所述排泄口设置在所述腔体的周身上，所述隔离板 设置在所述腔体内部。
进一步地，所述的开放式过滤脱气水处理系统中，所述过滤装置的腔体内还 设置有立体过滤单元。
优选地，上述的两种开放式过滤脱气水处理系统中，所述过滤装置的布水器 上设置有入水压力传感器，所述集水器上设置有排水压力传感器，所述集污腔与 所述排污口之间设有电动阀。
进一步地，上述的开放式过滤脱气水处理系统中，所述过滤脱气水处理系统 还包括化学净化装置，所述化学净化装置连接至所述过滤装置的集水器。
优选地，上述的开放式过滤脱气水处理系统中，所述化学净化装置包括溶液 箱、搅拌器、吸液管、计量泵、三功能阀;所述搅拌器和吸液管插入所述溶液 箱;所述计量泵设置在所述溶液箱外部;所述计量泵一端经过所述三功能阀连通 至所述溶液箱，另一端通过注射器连接至所述过滤装置的集水器。
进一步优选地，上述的开放式过滤脱气水处理系统中，所述化学净化装置还 包括液位传感器，所述过滤脱气水处理系统还包括控制器，所述液位传感器置于 所述溶液箱内，所述液位传感器连接至所述控制器，所述控制器连接至所述计量 泵。
本实用新型的过滤脱气水处理系统，采用立体过滤单元过滤一些存在的问 题，化学处理从根本上稳定了水质的酸碱平衡，遏制了水腐蚀，从而延长系统的 使用寿命，大大降低了维护成本。
