申请日2012.08.14
公开(公告)日2013.01.02
IPC分类号C02F9/14
摘要
本发明公开了一种全自动MBR污水处理装置，包括调节池、初沉池、MBR池、污泥储池及集水池，所述调节池、初沉池、MBR池、污泥储池及集水池分别与自动控制装置电连接，所述调节池与初沉池连接，所述初沉池分别与MBR池、污泥储池连接，MBR池与初沉池之间设置有回流管，所述MBR池与集水池连接。该全自动MBR污水处理装置设备运行采用全自动控制系统，设计科学合理，故障率低，维护方便，运行成本低，放流水可以达到环保规定的一级排放标准，不仅能创造经济和社会效益，还能达到环保及清洁生产的要求，具有推广使用价值。
权利要求书

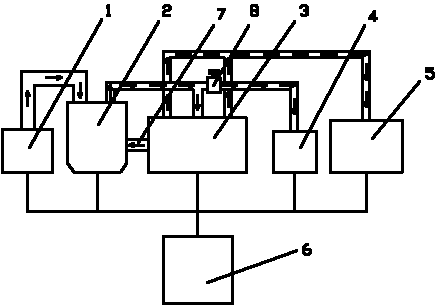

1.一种全自动MBR污水处理装置，其特征在于：包括调节池(1)、初沉池(2)、MBR池(3)、污泥储池(4)及集水池(5)，所述调节池(1)、初沉池(2)、MBR池(3)、污泥储池(4)及集水池(5)分别与自动控制装置(6)电连接，所述调节池(1)与初沉池(2)连接，所述初沉池(2)分别与MBR池(3)、污泥储池(4)连接， MBR池(3)与初沉池(2)之间设置有回流管(7)，所述MBR池(3)与集水池(5)连接。
2.根据权利要求1所述的全自动MBR污水处理装置，其特征在于：所述调节池(1)与初沉池(2)之间设置有格栅。
3.根据权利要求1所述的全自动MBR污水处理装置，其特征在于：所述MBR池(3)为浸没式MBR池。
4.根据权利要求1所述的全自动MBR污水处理装置，其特征在于：所述初沉池(2)与污泥储池(4)之间设置有控制阀(8)。
5.根据权利要求1所述的全自动MBR污水处理装置，其特征在于：所述集水池(5)内设置有污泥浊度检测装置，所述污泥浊度检测装置与自动控制装置(6)连接。
说明书
全自动MBR污水处理装置
技术领域
本发明涉及污水处理领域，特别是涉及一种全自动MBR污水处理装置。
背景技术
提高日常生活中水的利用率，尤其是提高水的重复利用率更是我国节约用水的主要出路。但是由于生活污水、环境污水往往夹带着一些固体污物和生化类污物，要除去夹杂在各种生活污水和环境污水中的杂质，使其成为可被再次使用的合格水体并不是一件容易的事情。其原因在于：各种生产、生活污水，由于污染源不一样，一旦各家用水单位将污水通过外排管线排出，进入城市污水总管线，或者经过地表排水沟渠、河道排入汇集水体的更大河流或湖泊以后，由于水中含有的各类污染物和化合物的共同作用，已经使被污染的水体成为含有成分更为复杂的总合体。显然，此时不仅需处理的污染水体体积庞大，而且所含的成分也更为复杂而难于处理。
膜生物反应器(Membrane Bioreactor，MBR)是一种新型高效的污水处理与回用工艺，它利用膜分离设备将生化池中的活性污泥和大分子物质截留住，从而水力停留时间和污泥停留时间可以分别控制，而难降解的物质在反应器中不断反应、降解。
然而现有的MBR污水处理装置大多结构复杂，对于设备的要求高，维护不方便，自动化程度低。
发明内容
本发明主要解决的技术问题是提供一种科学合理、节能减排、维护方便、自动化程度高的全自动MBR污水处理装置。
为解决上述技术问题，本发明采用的一个技术方案是：提供一种全自动MBR污水处理装置，包括调节池、初沉池、MBR池、污泥储池及集水池，所述调节池、初沉池、MBR池、污泥储池及集水池分别与自动控制装置电连接，所述调节池与初沉池连接，所述初沉池分别与MBR池、污泥储池连接， MBR池与初沉池之间设置有回流管，所述MBR池与集水池连接。
在本发明一个较佳实施例中，所述调节池与初沉池之间设置有格栅。
在本发明一个较佳实施例中，所述MBR池为浸没式MBR池。
在本发明一个较佳实施例中，所述初沉池与污泥储池之间设置有控制阀。
在本发明一个较佳实施例中，所述集水池内设置有污泥浊度检测装置，所述污泥浊度检测装置与自动控制装置连接。
本发明的有益效果是：本发明全自动MBR污水处理装置设备运行采用全自动控制系统，设计科学合理，故障率低，维护方便，运行成本低，放流水可以达到环保规定的一级排放标准，不仅能创造经济和社会效益，还能达到环保及清洁生产的要求，具有推广使用价值。
