申请日2012.08.14
公开(公告)日2012.12.05
IPC分类号E03F5/10
摘要
本发明公开了一种合流制管网旱流污水及初期雨水多功能截流井，包括井体，所述井体具有一延伸到污水厂的污水截流管、一延伸到调蓄管的初雨截流管、一与河道贯通的排水口、一与合流管贯通的入水口;其中，所述截流井还包括设置在所述井体内的过滤层，所述过滤层设置在所述入水口和所述排水口之间以在所述井体内形成靠近所述入水口一侧的入水区与靠近所述排水口一侧的排水区;所述过滤层包括设置在所述井体上部的挡板、设置在所述井体下部的溢流堰和设置在所述挡板与溢流堰之间的过滤网，所述挡板上开设有通孔;本发明实现了方便、可实施、能对过滤层进行自清洗，同时能大大提高截流效果和使用寿命，减少河道污染的技术效果。
权利要求书
1.一种合流制管网旱流污水及初期雨水多功能截流井，包括井体，所述井体 具有一延伸到污水厂的污水截流管、一延伸到调蓄管的初雨截流管、一与 河道贯通的排水口、一与合流管贯通的入水口;其特征在于：所述截流井 还包括设置在所述井体内的过滤层，所述过滤层设置在所述入水口和所述 排水口之间以在所述井体内形成靠近所述入水口一侧的入水区与靠近所述 排水口一侧的排水区;所述过滤层包括设置在所述井体上部的挡板、设置 在所述井体下部的溢流堰和设置在所述挡板与溢流堰之间的过滤网，所述 挡板上开设有通孔;所述挡板和所述溢流堰为平行错开设置。
2.如权利要求1所述的截流井，其特征在于：所述过滤网为半圆筛网。
3.如权利要求1所述的截流井，其特征在于：所述排水口处设置有防汛闸门。
4.如权利要求1所述的截流井，其特征在于：所述初雨截流管与所述井体连 接处设置有油压雨水闸门。
5.如权利要求1所述的截流井，其特征在于：所述污水截流管与井体连接处 设置有油压雨水闸门。
6.如权利要求1所述的截流井，其特征在于：所述通孔上靠排水区一侧设置 有拍门。
说明书
合流制管网旱流污水及初期雨水多功能截流井
技术领域
本发明涉及城市排水技术领域，尤其涉及一种合流制管网旱流污水及初期 雨水多功能截流井。
背景技术
随着工业经济的发展以及人们日常生活废水的排放，很多城市的河道被严 重污染，城市的内涝问题也日益严重，这一问题在全国带有普遍性。
为了防止河道污染，需收集初期雨水及旱流污水，常见手段是在向河道排 水前进行污水截流，但由于沿岸截流管道能力有限，雨天容易产生溢流，使得 河道受到严重污染。
因此，本领域的技术人员致力于开发一种方便、可实施、能对过滤层进行 自清洗的合流制管网旱流污水及初期雨水多功能截流井，大大提高截流效果和 使用寿命，减少河道污染。
发明内容
有鉴于上述现有技术的不足，本发明所要解决的技术问题是提供一种方 便、可实施、能对过滤层进行自清洗的合流制管网旱流污水及初期雨水多功能 截流井，大大提高截流效果和使用寿命，减少河道污染。
为实现上述目的，本发明提供了一种合流制管网旱流污水及初期雨水多功 能截流井，包括井体，所述井体具有一延伸到污水厂的污水截流管、一延伸到 调蓄管的初雨截流管、一与河道贯通的排水口、一与合流管贯通的入水口;其 中，所述截流井还包括设置在所述井体内的过滤层，所述过滤层设置在所述入 水口和所述排水口之间以在所述井体内形成靠近所述入水口一侧的入水区与 靠近所述排水口一侧的排水区;所述过滤层包括设置在所述井体上部的挡板、 设置在所述井体下部的溢流堰和设置在所述挡板与溢流堰之间的过滤网，所述 挡板上开设有通孔;所述挡板和所述溢流堰为平行错开设置。
较佳的，所述过滤网为半圆筛网。
较佳的，所述排水口处设置有防汛闸门。
较佳的，所述初雨截流管与所述井体连接处设置有油压雨水闸门。
较佳的，所述污水截流管与井体连接处设置有油压雨水闸门。
较佳的，所述通孔上靠排水区一侧设置有拍门。
本发明的有益效果是：
本发明的截流井可实现：旱季时污水截流管截流污水进入污水处理厂，雨 季时初雨经过滤层过滤后进入初雨截流管汇集于调蓄管内，暴雨后期超出调蓄 能力的后期雨水过滤排放河道;可利用截流井排水区蓄水，然后开启污水截流 管闸门，定期冲洗半圆筛网，既减少工作量又便于维护过滤层的性能;或开启 初雨截流管闸门，定期冲洗调蓄管，既减少工作量又便于维护调蓄管运行。
本发明中所述过滤层采用挡板和所述溢流堰为平行错开设置、中间设置半 圆筛网的方式布置，具有二维过滤功能，可更加有效的拦截漂浮物质、悬浮物 质、沉积物质;采用溢流堰前进行过滤，垃圾经截流污水管进入污水厂，可减 少垃圾清理工作量;通过尼龙毛刷可对网孔板进行强制性清理、筛网呈现180° 半圆形状，与栅条网比较多出60%以上过滤面积;溢流堰和半圆筛网可根据情 况调整设置方向，便于与现状合流管结合设置，更利于截流污水及初期雨水， 减小占地面积。
本发明采用油压雨水闸门和拍门，对控制初雨溢流及河道水倒灌有着很好 的效果，克服了传统闸门容易损坏且难以快速开关，导致管道上游溢流，影响 污水收集及雨季排水的缺陷。
综上所述，本发明是一种方便、可实施、能对过滤层进行自清洗的合流制 管网旱流污水及初期雨水多功能截流井，大大提高截流效果和使用寿命，减少 河道污染。本发明设置灵活，设备少且流量稳定，设置灵活，可充分结合现状 截污管进行旱流污水转输及初雨截流，减少新建初雨收集管道系统，减少入流 井设置。解决合流制管网初雨污染河道的难题，且能够保证管网运行及河道防 汛的正常功能情况下，发挥最大环境效益，运行管理方便。

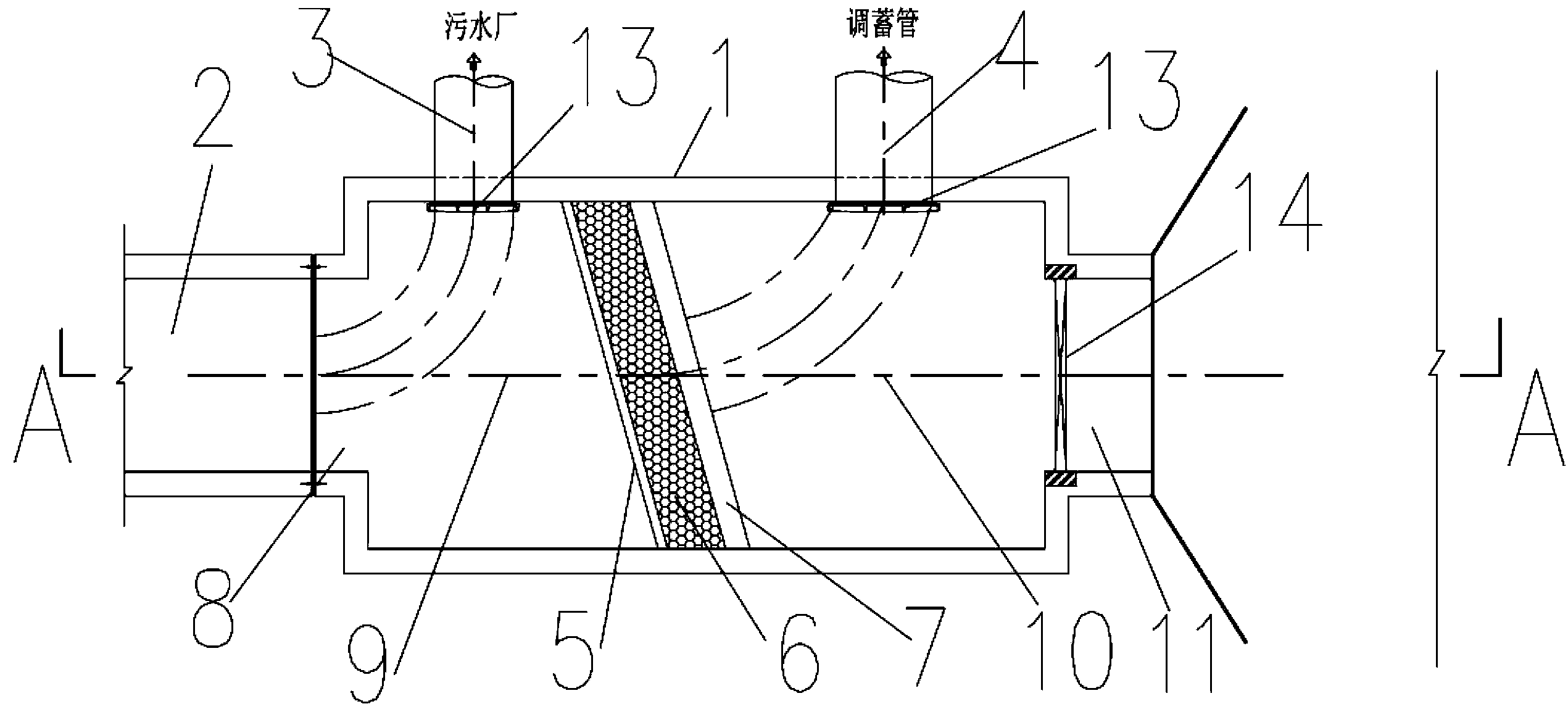

以下将结合附图对本发明的构思、具体结构及产生的技术效果作进一步说 明，以充分地了解本发明的目的、特征和效果。
