申请日2012.03.27
公开(公告)日2012.11.21
IPC分类号C02F3/02; F03D9/00; H02J7/35
摘要
本实用新型提供了一种太阳能风能一体化污水处理装置，至少包括能源系统、集电控制系统以及污水处理系统，能源系统包括太阳能发电单元、风力单元以及与太阳能发电单元和风力单元均连接的蓄电池，其中太阳能发电单元、风力单元以及蓄电池均与集电控制系统连接，污水处理系统包括依次连通的曝气池、沉淀池和污泥池，曝气池设有供氧设备，污泥池内设有风力污泥提升装置，其中供氧设备与集电控制系统连接，风力污泥提升装置与风力单元中的风车通过链轮连接传动。该污水处理装置完全采用太阳能和风能作为污水处理的能量来源，其工作稳定、性能可靠。
权利要求书
1.一种太阳能风能一体化污水处理装置，其特征在于：至少包括能源系统、集电 控制系统以及污水处理系统，能源系统包括太阳能发电单元、风力单元以及与太阳能发 电单元和风力单元均连接的蓄电池，其中太阳能发电单元、风力单元以及蓄电池均与集 电控制系统连接，污水处理系统包括依次连通的曝气池、沉淀池和污泥池，曝气池设有 供氧设备，污泥池内设有风力污泥提升装置，其中供氧设备与集电控制系统连接，风力 污泥提升装置与风力单元中的风车通过链轮连接传动。
2.根据权利要求1所述的太阳能风能一体化污水处理装置，其特征在于：污泥池 的上方设有设备管理区，能源系统和集电控制系统均位于设备管理区内。
3.根据权利要求1所述的太阳能风能一体化污水处理装置，其特征在于：曝气池、 沉淀池和污泥池的深度均小于2m。
4.根据权利要求1所述的太阳能风能一体化污水处理装置，其特征在于：污水处 理系统中的进水口高度大于出水口高度。
说明书
一种太阳能风能一体化污水处理装置
技术领域
本实用新型涉及一种污水处理装置，具体为一种完全依靠太阳能和风能进行能源供 给的污水处理装置。
背景技术
随着我国经济发展，高效低耗能国土建设将是未来发展重点。我国地域辽宽，不同 地区发展不均衡，城市的污水处理建设已基本完成，但在广大农村，集约化污水处理还 未开展。农村财税收入有限，采用城市的污水处理模式，将增加广大农民的负担。本处 理装置基于保护环境、不增加农村负担，适时提出，填补了我国现阶段发展需要。
发明内容
本实用新型提供了一种太阳能风能一体化污水处理装置，解决了上述背景技术中的 不足，其采用太阳能和风能作为污水处理的能量来源，工作稳定、性能可靠。
实现本实用新型上述目的所采用的技术方案为：

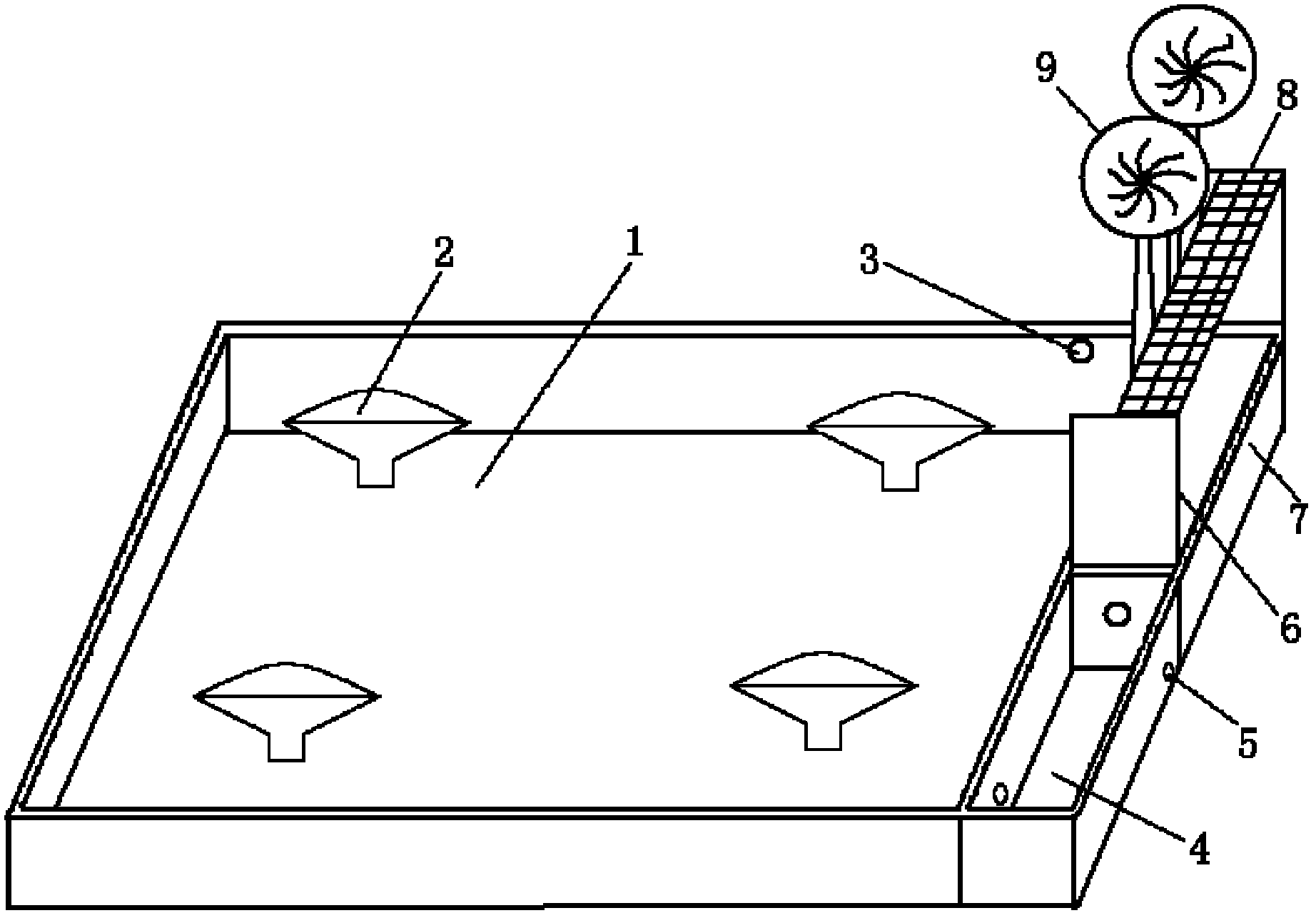

一种太阳能风能一体化污水处理装置，至少包括能源系统、集电控制系统以及污 水处理系统，能源系统包括太阳能发电单元、风力单元以及与太阳能发电单元和风力单 元均连接的蓄电池，其中太阳能发电单元、风力单元以及蓄电池均与集电控制系统连接， 污水处理系统包括依次连通的曝气池、沉淀池和污泥池，曝气池设有供氧设备，污泥池 内设有风力污泥提升装置，其中供氧设备与集电控制系统连接，风力污泥提升装置与风 力单元中的风车通过链轮连接传动。
污泥池的上方设有设备管理区，能源系统和集电控制系统均位于设备管理区内。
曝气池、沉淀池和污泥池的深度均小于2m。污水处理系统中的进水口高度大于出 水口高度。
本实用新型提供的太阳能风能一体化污水处理装置以下优点：1、在处理过程中， 全部能源均由风能和太阳能提供，无需另外使用商品能源。2、污水处理系统中的进水 口的位置高于出水口的位置，水流自然流动。3、风力单元直接和污泥提升装置连接， 从而将污泥池中的污泥进行回流，风能直接转化为机械能，从而避免了能源的二次转换 中带来的损失。4、为了降低能耗，曝气池、沉淀池和污泥池的水深均不超过2m，风车 带动污泥进行回流、跌水充氧，充分提高能源的利用效率。5、为了充分利用空气对水 中的溶氧，供氧设备采用定时间歇开机对污水充氧。
