申请日2012.03.27
公开(公告)日2012.10.17
IPC分类号G01N31/02
摘要
本实用新型公开了一种水处理剂阻垢性能试验装置，包括水浴箱、控制箱、补水箱以及带冷凝管的锥形瓶，补水箱设置在控制箱的上部，水浴箱设置在控制箱的左侧，控制箱内设有电源开关和时间温度控制器，水浴箱的箱体内设有隔板、加热板、温度传感器和浮球阀，隔板设在箱体内下部，加热棒设在箱体内底部，加热棒和温度传感器均与时间温度传感器相连，浮球阀设在箱体内上部侧边的水位控制位置，箱体上设有顶盖。它能够实现水浴自动补水，液位恒定，试验时间自动控制，试验结束后自动放水，试验样直接在装置内冷却，自动化程度高，试验操作方便，提高了试验人员的工作效率，试验结果重现性好。
权利要求书
1.一种水处理剂阻垢性能试验装置，其特征在于：包括水浴箱、 控制箱、补水箱以及带冷凝管的锥形瓶，补水箱设置在控制箱的上部， 水浴箱设置在控制箱的左侧，控制箱内设有电源开关和时间温度控制 器，水浴箱的箱体内设有隔板、加热板、温度传感器和浮球阀，隔板 设在箱体内下部，加热棒设在箱体内底部，加热棒和温度传感器均与 时间温度传感器相连，浮球阀设在箱体内上部侧边的水位控制位置， 箱体上设有顶盖。
2.根据权利要求1所述的水处理剂阻垢性能试验装置，其特征 在于：所述的控制箱内设有电磁阀，电磁阀通过导线与时间温度控制 器相连，电磁阀的出水口与室内排水口相通。
3.根据权利要求1所述的水处理剂阻垢性能试验装置，其特征 在于：所述的控制箱内设有微型气泵，水浴箱箱体内底部设有鼓泡管， 鼓泡管与微型气泵相连。
4.根据权利要求3所述的水处理剂阻垢性能试验装置，其特征 在于：所述的微型气泵与时间温度控制器相连。
5.根据权利要求3所述的水处理剂阻垢性能试验装置，其特征 在于：所述的加热棒和鼓泡管至少有两根。
6.根据权利要求1所述的水处理剂阻垢性能试验装置，其特征 在于：所述的顶盖上开有放置锥形瓶的试样孔，试样孔上安装有顶盖 圈。
7.根据权利要求1所述的水处理剂阻垢性能试验装置，其特征 在于：所述的隔板上开有至少四个直径为1.5cm的小孔。
8.根据权利要求1所述的水处理剂阻垢性能试验装置，其特征 在于：所述的带冷凝管的锥形瓶至少有四组。
说明书
水处理剂阻垢性能试验装置
技术领域
本实用新型涉及一种恒温水浴加热装置，特别涉及一种能实现水浴 自动补水、自动控制试验温度和持续时间的水处理剂阻垢性能试验装置。
背景技术
目前水处理剂的阻垢性能测定方法常采用碳酸钙沉积法 (GB/T16632-2008)，其试验设备通常采用市场上通用的恒温水浴锅，只具 有恒温加热功能，不具备水浴液位恒定功能，加热过程中不能实现对恒 温加热持续时间的自动控制，加热结束后不能自动排水从而实现试验样 的自然冷却。给试验带来的问题是：试验过程中水浴液位会随着水汽的 蒸发而不断下降，需要试验人员不断补水，常常会因为试验人员的补水 不及时，造成水浴液位下降太多低于试验瓶内试验样液位，达不到试验 要求，间断性的补水，也会影响水浴水温的暂时性波动，从而影响试验 结果;还有试验恒温持续时间长，需10小时，加上试验前水浴预热时间， 一般总的试验时间都会超过12小时，试验人员必须留意试验结束时间， 及时取出试验瓶冷却，采用人工控制误差较大，影响最后试验结果。
实用新型内容
本实用新型要解决的技术问题是：为了克服现有通用的恒温水浴锅 不能实现水浴液位恒定、加热持续时间不能自动控制、不能自动放水冷 却等问题，提供了一种水处理剂阻垢性能试验装置。

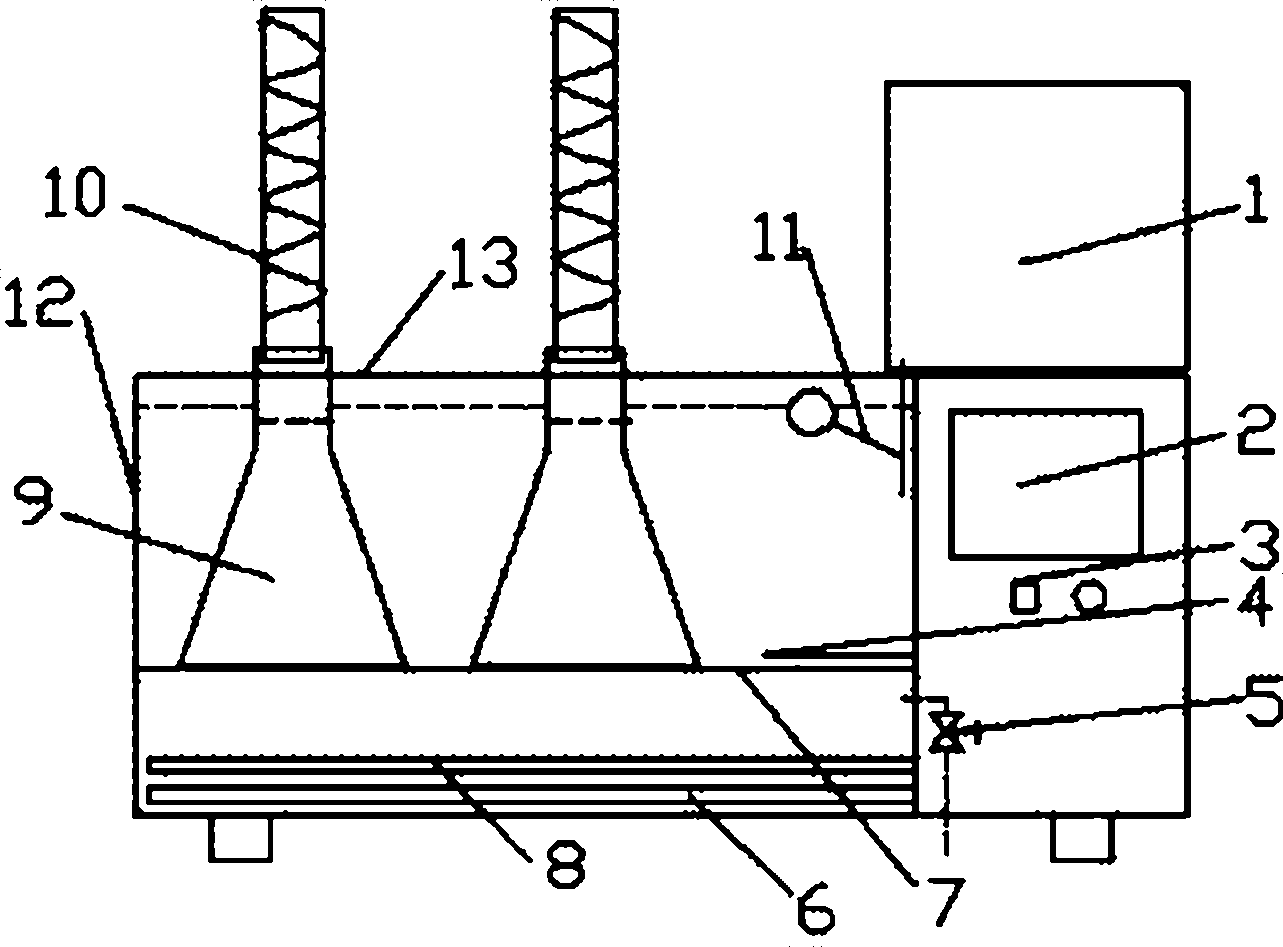

本实用新型解决其技术问题所采用的技术方案是：一种水处理剂阻 垢性能试验装置，包括水浴箱、控制箱、补水箱以及带冷凝管的锥形瓶， 补水箱设置在控制箱的上部，水浴箱设置在控制箱的左侧，控制箱内设 有电源开关和时间温度控制器，水浴箱的箱体内设有隔板、加热板、温 度传感器和浮球阀，隔板设在箱体内下部，加热棒设在箱体内底部，加 热棒和温度传感器均与时间温度传感器相连，浮球阀设在箱体内上部侧 边的水位控制位置，箱体上设有顶盖。
所述的控制箱内设有电磁阀，电磁阀通过导线与时间温度控制器相 连，电磁阀的出水口与室内排水口相通。
所述的控制箱内设有微型气泵，水浴箱箱体内底部设有鼓泡管，鼓 泡管与微型气泵相连。
所述的微型气泵与时间温度控制器相连。
所述的加热棒和鼓泡管至少有两根。
所述的顶盖上开有放置锥形瓶的试样孔，试样孔上安装有顶圈盖。
所述的隔板上开有至少四个直径为1.5cm的小孔.
所述的带冷凝管的锥形瓶至少有四组。
本实用新型的有益效果是：本实用新型能够实现水浴自动补水，液 位恒定，试验时间自动控制，试验结束后自动放水，试验样直接在装置 内冷却，自动化程度高，试验操作方便，提高了试验人员的工作效率， 试验结果重现性好。
