申请日2012.03.27
公开(公告)日2012.10.03
IPC分类号G05D23/19
摘要
本实用新型公开了一种蒸馏水处理用温度控制电路，它包括凝结水温度变送器、二效温度变送器、末效温度变送器、蒸馏水温度变送器和处理单元，处理单元的凝结水温度采集端口通过凝结水温度变送器与外部凝结水温度发生装置连接，处理单元的二效温度采集端口通过二效温度变送器与外部二效温度发生装置连接，处理单元的末效温度采集端口通过末效温度变送器与外部末效温度发生装置连接，处理单元的蒸馏水温度采集端口通过蒸馏水温度变送器与外部蒸馏水温度发生装置连接。本实用新型通过变送器采集外界模拟量温度信号，并完成模数转换，便于处理单元做出处理，提供多组信号采集端口，可同时测量多组信号，便于对整个蒸馏水处理系统的温度进行系统控制。
权利要求书

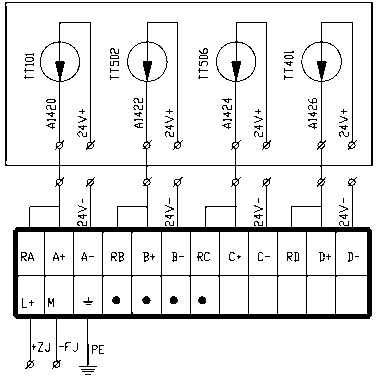

1.蒸馏水处理用温度控制电路，其特征在于：它包括凝结水温度变送器、二效温度变送器、末效温度变送器、蒸馏水温度变送器和处理单元，处理单元的凝结水温度采集端口通过凝结水温度变送器与外部凝结水温度发生装置连接，处理单元的二效温度采集端口通过二效温度变送器与外部二效温度发生装置连接，处理单元的末效温度采集端口通过末效温度变送器与外部末效温度发生装置连接，处理单元的蒸馏水温度采集端口通过蒸馏水温度变送器与外部蒸馏水温度发生装置连接。
说明书
蒸馏水处理用温度控制电路
技术领域
本实用新型涉及一种蒸馏水处理用温度控制电路。
背景技术
蒸馏水是指用蒸馏方法制备的纯水，可分为一次或多次蒸馏水，现已被广泛应用于医疗、科学研究、生产生活中。现有的蒸馏水处理过程中其温度信息多为人工手动采集，而蒸馏水处理过程中对温度的要求非常严格，需要实时监测每个设备的温度，若有一个设备温度不正常，则容易出现生产出来的产品质量不符合要求等情况。人工手动采集数据过程不仅费时，而且不能确保数据的正确性、完整性，容易出现错记、漏记、重复记录等现象，且人工手动采集的数据多为纸质数据，若要长期保存大多还需要一个手动录入过程，手动录入过程同样不能保证录入信息的正确性、完整性。当操作人员需要查看整个蒸馏水处理系统的温度情况时，需要先到各个测试点进行测试，再将所有的测试温度汇总，依次查看，在设备较多，采集的温度数据较多时，不能及时发现温度异常，不能及时做出处理。
实用新型内容
本实用新型的目的即在于克服现有技术的不足，提供一种蒸馏水处理用温度控制电路，解决了传统的蒸馏水处理过程中温度信号采集过程中采集分散、汇总过程复杂、汇总数据不易查看、不能及时发现温度异常等问题。
本实用新型的目的通过以下技术方案来实现：蒸馏水处理用温度控制电路，它包括凝结水温度变送器、二效温度变送器、末效温度变送器、蒸馏水温度变送器和处理单元，处理单元的凝结水温度采集端口通过凝结水温度变送器与外部凝结水温度发生装置连接，处理单元的二效温度采集端口通过二效温度变送器与外部二效温度发生装置连接，处理单元的末效温度采集端口通过末效温度变送器与外部末效温度发生装置连接，处理单元的蒸馏水温度采集端口通过蒸馏水温度变送器与外部蒸馏水温度发生装置连接。
本实用新型的有益效果是：本实用新型提供一种蒸馏水处理用温度控制电路，通过变送器采集外界模拟量温度信号，自动完成模数转换，将采集到的不可识别的模拟信号自动转换为能识别的数字信号，为处理单元做出处理提供了便利，避免了另设模数转换电路，降低了成本，提供多组温度信号采集端口，可同时测量多组温度信号，便于对整个蒸馏水处理系统的温度进行系统控制，所有的温度信号自动汇总在一起，操作人员可以一目了然地查看所有温度，便于及时发现温度异常，及时做出处理，其温度信号采集端口的可扩展性强，可根据具体需要进行扩展。
