申请日2012.05.11
公开(公告)日2012.12.05
IPC分类号C02F11/00; C02F11/18; C02F11/12
摘要
本实用新型公开了一种城市污泥微波除臭、杀菌、脱水一体化装置，是由排气管、微波发生器处理系统、杀菌除臭脱水加热腔单元、活性碳吸附器、自动控制器、出料动力系统、传送带式传送系统、系统支撑架、运行平台、进料斗组成的;采用微波发生器作用加热源具有方便快捷、高效节能优点，杀菌除臭脱水加热腔单元可根据需要增加或减少，使用活性碳吸附，具有低廉、吸附性能好，又易重新活化利用优势，加之排气管通过自动控制器可实现除臭、杀菌、脱水功能，配有传送带式传送系统自动进出料，可实现城市污泥快速除臭、杀菌、脱水一体化的功能。
权利要求书

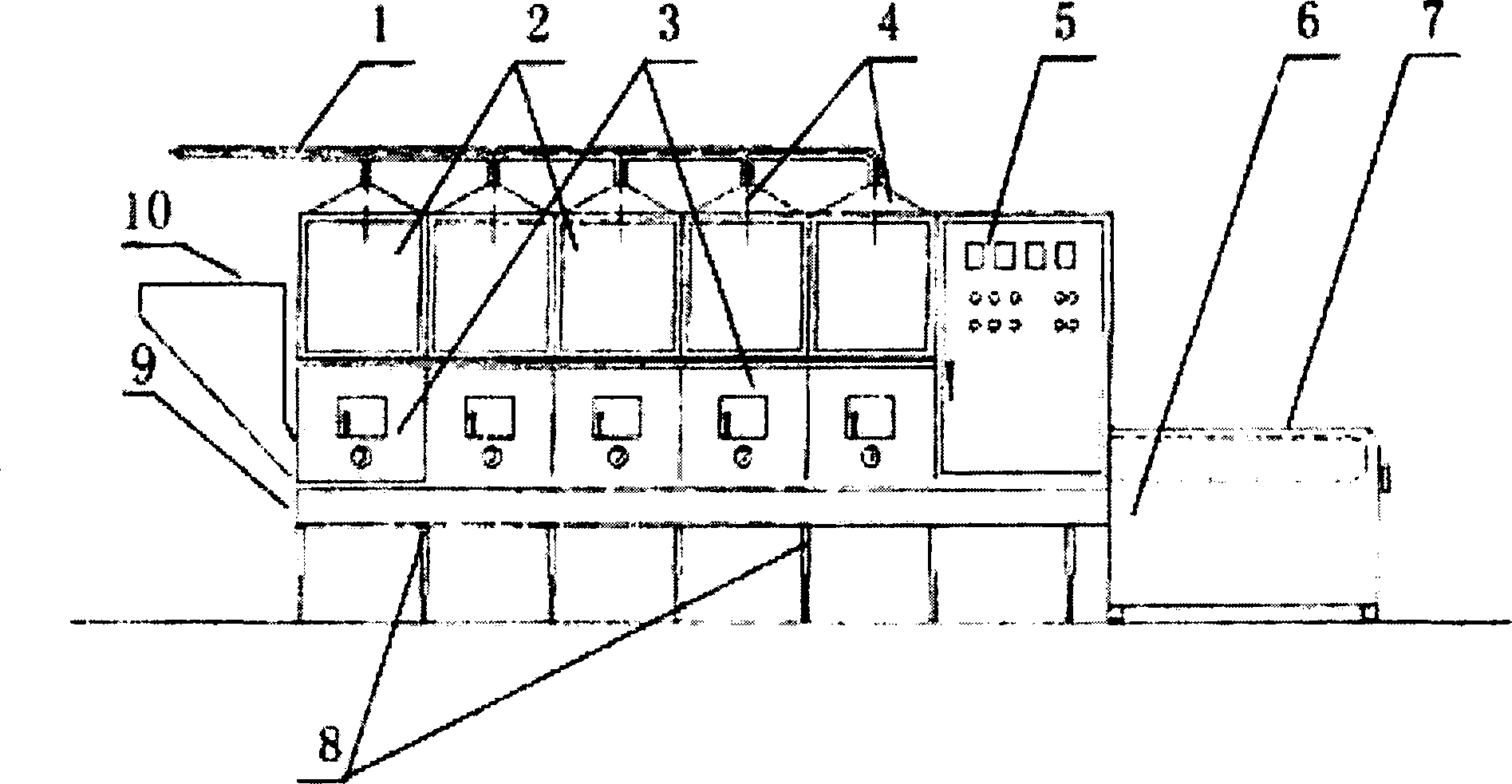

1.一种城市污泥微波除臭、杀菌、脱水一体化装置，其特征是：排气 管、微波发生器处理系统、杀菌除臭脱水加热腔单元、活性碳吸附器、自动 控制器、出料动力系统、传送带式传送系统、系统支撑架、运行平台、进料 斗组成;运行平台上部设置并排的杀菌除臭脱水加热腔单元，每个杀菌除臭 脱水加热腔单元上部设置微波发生器处理系统和活性碳吸附器，活性碳吸附 器上部连接排气管。
2.根据权利要求1所述的一种城市污泥微波除臭、杀菌、脱水一体化 装置，其特征是：运行平台一侧设置进料斗、另一侧设置传送带式传送系统 和出料动力系统;运行平台下部设置系统支撑架。
说明书
一种城市污泥微波除臭、杀菌、脱水一体化装置
技术领域
本实用新型涉及三废处理技术领域，具体为一种城市污泥微波除臭、杀 菌、脱水一体化装置。
背景技术
随着我国国民经济的快速发展及城市化进程的加快，城市污水处理量急 剧的增加。城市污水处理伴随着污水处理副产品污泥。污水处理的增加相应 产出大量的污泥副产品。目前，国内污泥处理主要有填埋。污泥填埋占用大 量的土地资源的同时有可能产生第二次环境污染的风险。污泥资源化利用的 技术体系继续建设全面的技术体系，最重要的就是要除臭、杀菌、脱水， 除臭、杀菌防止了二次污染，增加了作为资源(如可称为优质花土、种菜土 建筑砌块材料)的利用，脱水则可方便运输、使用，使其处理过程相对节能 减排。
发明内容
本实用新型一种城市污泥微波除臭、杀菌、脱水一体化装置，其目的解 决了城市污泥的资源化利用存在的技术不足，采用微波发生器作用加热源具 有方便快捷、高效节能优点，配有传送带式传送系统自动进出料，可实现城 市污泥快速除臭、杀菌、脱水一体化作业之目的。
为了实现上述目的，本发明的技术解决方案为：一种城市污泥微波除臭、 杀菌、脱水一体化装置包括由排气管、微波发生器处理系统、杀菌除臭脱水 加热腔单元、活性碳吸附器、自动控制器、出料动力系统、传送带式传送系 统、系统支撑架、运行平台、进料斗组成;运行平台上部设置并排的杀菌除 臭脱水加热腔单元，每个杀菌除臭脱水加热腔单元上部设置微波发生器处理 系统和活性碳吸附器，活性碳吸附器上部连接排气管;运行平台一侧设置进 料斗、另一侧设置传送带式传送系统和出料动力系统;运行平台下部设置系 统支撑架。
本实用新型的有益效果是：使用微波加热具有高效节能的优点，杀菌除 臭脱水加热腔单元可根据需要增加或减少，使用活性碳吸附，具有价格低廉、 吸附性能好，又易重新活化重新优势，排气管可通过自动控制器实现除臭、 杀菌、脱水一体化的功能。
