申请日2012.05.11
公开(公告)日2012.12.05
IPC分类号F26B23/10
摘要
本实用新型公开了一种利用废水进行干燥的夹层干燥装置，包括设置有进水口和出水口的水箱，所述水箱内设置有密封的干燥罐。该干燥装置结构简单，干燥速度快、温度均匀,装卸方便，移动迅速，有效避免了安全事故的发生，利用工厂的废水进行干燥，消耗能量少，节约了资源，成本低，避免了环境污染，提高了产品的质量。
权利要求书

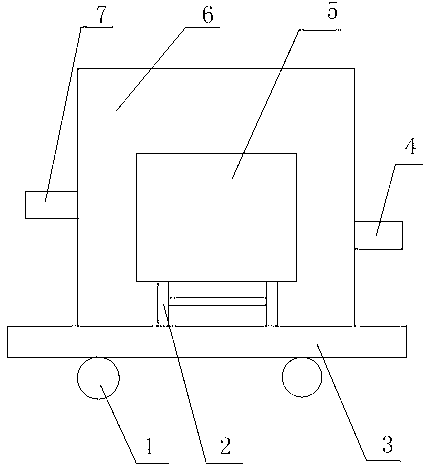

1.利用废水进行干燥的夹层干燥装置，其特征在于：包括设置有进水口(7)和出水口(4)的水箱(6)，所述水箱(6)内设置有密封的干燥罐(5)。
2.如权利要求1所述的利用废水进行干燥的夹层干燥装置，其特征在于：所述水箱(6)内设置有支撑架(2)，所述干燥罐(5)底端与支撑架(2)接触。
3.如权利要求1所述的利用废水进行干燥的夹层干燥装置，其特征在于：所述进水口(7)和出水口(4)分别设置在水箱(6)相对的侧壁上。
4.如权利要求1所述的利用废水进行干燥的夹层干燥装置，其特征在于：所述水箱(6)下方设置有支撑板(3)，所述水箱(6)固定在支撑板(3)上。
5.如权利要求4所述的利用废水进行干燥的夹层干燥装置，其特征在于：所述水箱(6)与支撑板(3)之间通过螺钉固定。
6.如权利要求4所述的利用废水进行干燥的夹层干燥装置，其特征在于：所述支撑板(3)下端设置有若干个滚轮(1)。
7.如权利要求6所述的利用废水进行干燥的夹层干燥装置，其特征在于：所述滚轮(1)的数量为四个，且均匀分布在支撑板(3)的底端。
说明书
利用废水进行干燥的夹层干燥装置
技术领域
本实用新型涉及一种干燥装置，尤其是涉及一种利用废水进行干燥的夹层干燥装置，适用于医药、化工等领域。
背景技术
干燥机通过加热使物料中的湿分(一般指水分或其他可挥发性液体成分)汽化逸出，以获得规定湿含量的固体物料。干燥的目的是为了物料使用或进一步加工的需要，近代干燥机开始使用的是间歇操作的固定床式干燥机。19世纪中叶，洞道式干燥机的使用，标志着干燥机由间歇操作向连续操作方向的发展。回转圆筒干燥机则较好地实现了颗粒物料的搅动，干燥能力和强度得以提高。一些行业则分别发展了适应本行业要求的连续操作干燥机，如纺织、造纸行业的滚筒干燥机。20世纪初期，乳品生产开始应用喷雾干燥机，为大规模干燥液态物料提供了有力的工具。40年代开始，随着流化技术的发展，高强度、高生产率的沸腾床和气流式干燥机相继出现。而冷冻升华、辐射和介电式干燥机则为满足特殊要求提供了新的手段。60年代开始发展了远红外和微波干燥机。用于进行干燥操作的机械设备类型很多，根据操作压力可分为常压和减压(减压干燥机也称真空干燥机)。根据操作方法可分为间歇式和连续式。根据干燥介质可分为空气、烟道气或其他干燥介质。根据运动(物料移动和干燥介质流动)方式可分为并流，逆流和错流。按操作压力，干燥机分为常压干燥机和真空干燥机两类，在真空下操作可降低空间的湿分蒸汽分压而加速干燥过程，且可降低湿分沸点和物料干燥温度，蒸汽不易外泄，所以，真空干燥机适用于干燥热敏性、易氧化、易爆和有毒物料以及湿分蒸汽需要回收的场合。按加热方式，干燥机分为对流式、传导式、辐射式、介电式等类型。对流式干燥机又称直接干燥机，是利用热的干燥介质与湿物料直接接触，以对流方式传递热量，并将生成的蒸汽带走;传导式干燥机又称间接式干燥机，它利用传导方式由热源通过金属间壁向湿物料传递热量，生成的湿分蒸汽可用减压抽吸、通入少量吹扫气或在单独设置的低温冷凝器表面冷凝等方法移去。这类干燥机不使用干燥介质，热效率较高，产品不受污染，但干燥能力受金属壁传热面积的限制，结构也较复杂，常在真空下操作;辐射式干燥机是利用各种辐射器发射出一定波长范围的电磁波，被湿物料表面有选择地吸收后转变为热量进行干燥;介电式干燥机是利用高频电场作用，使湿物料内部发生热效应进行干燥。在工业生产中许多加热后的水中热量没有进行再次利用，而传统的干燥装置干燥效果差，干燥成本高，需要消耗大量的电力。
实用新型内容
本实用新型的目的在于克服上述现有技术的缺点和不足，提供一种利用废水进行干燥的夹层干燥装置，该干燥装置结构简单，干燥速度快、温度均匀,装卸方便，移动迅速，有效避免了安全事故的发生，利用工厂的废水进行干燥，消耗能量少，节约了资源，成本低，避免了环境污染，提高了产品的质量。
本实用新型的目的通过下述技术方案实现：利用废水进行干燥的夹层干燥装置，包括设置有进水口和出水口的水箱，所述水箱内设置有密封的干燥罐。
所述水箱内设置有支撑架，所述干燥罐底端与支撑架接触。
所述进水口和出水口分别设置在水箱相对的侧壁上。
所述水箱下方设置有支撑板，所述水箱固定在支撑板上。
所述水箱与支撑板之间通过螺钉固定。
所述支撑板下端设置有若干个滚轮。
所述滚轮的数量为四个，且均匀分布在支撑板的底端。
综上所述，本实用新型的有益效果是：该干燥装置结构简单，干燥速度快、温度均匀,装卸方便，移动迅速，有效避免了安全事故的发生，利用工厂的废水进行干燥，消耗能量少，节约了资源，成本低，避免了环境污染，提高了产品的质量。
