申请日2012.07.12
公开(公告)日2013.01.09
IPC分类号F16K11/087
摘要
一种污水分流阀，将阀体的排水通道隔开分为两条，并将活塞改为半球形，由转动轴固定在阀体外壳并控制其转动方向。被隔开的排水通道一条为不可再次利用的生活污水排放通道，直接连通至下水道，另一条为可再次利用的生活污水排水通道，连接到蓄水容器。当半球形活塞开启任一条排水通道时，另一条排水通道将处于封闭状态，从而起到生活污水分流的作用和节约水资源的目的。
权利要求书

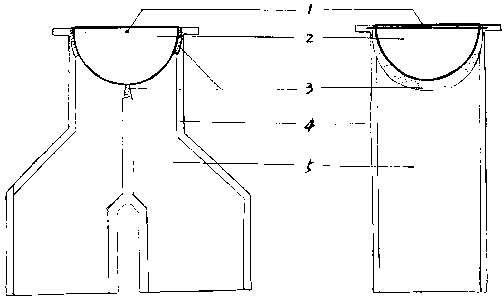

1.一种污水分流阀，其特征在于：转动轴穿过半球形活塞的球心固定在阀体外壳的上口处，半球形活塞与阀体外壳间固定在外壳上的橡胶密封圈相隔。
2.根据权利要求1所述的一种污水分流阀，其特征在于：阀体的排水通道隔开分为两条，一条为处理可不再次利用污水的排放，另一条可处理可再次利用污水的排放。
说明书
一种污水分流阀
技术领域
本实用新型涉及一种污水处理装置，具体的说是可分别处理可再次利用生活污水和不可再次利用生活污水的污水分流阀。
背景技术
目前，公知的生活污水处理阀由活塞和阀体构成，当活塞与阀体相闭合时，起到封闭作用阻止水流通过;当活塞与阀体分离时，生活污水直接排至下水道，其中包括很多可再次利用的生活污水，造成了不必要的水资源浪费。由此构想了一种污水分流阀以便处理上述问题。
发明内容
为了克服现有技术不能分流可再次利用生物污水的不足，提供一种污水分流阀，本实用新型不仅可处理不可再次利用的生活污水，且可分流可再次利用的生活污水，起到节约水资源的目的。
本实用新型解决其技术问题所采用的技术方案是：将阀体的排水通道隔开分为两条，并将活塞改为半球形，由转动轴固定在阀体外壳并控制其转动方向。被隔开的排水通道一条为不可再次利用的生活污水排放通道，直接连通至下水道，另一条为可再次利用的生活污水排水通道，连接到蓄水容器。当半球形活塞开启任一条排水通道时，另一条排水通道将处于封闭状态，从而起到生活污水分流的作用和节约水资源的目的。
本实用新型的有益效果是：在处理生活污水时，可有选择的进行污水的可收利用，节约了宝贵的水资源。
