申请日2012.07.25
公开(公告)日2013.02.13
IPC分类号C02F1/461
摘要

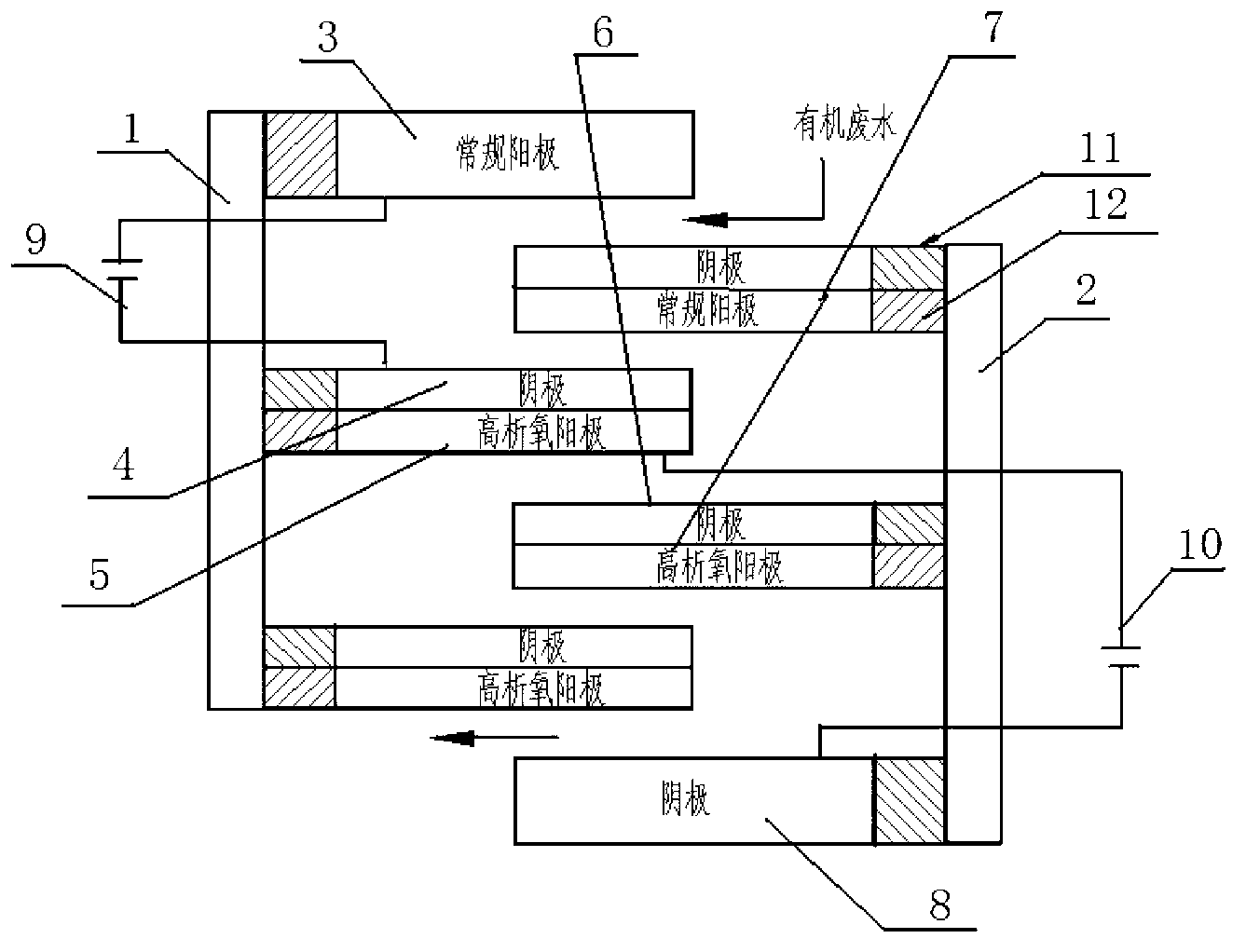

本实用新型公开了一种复合式有机废水处理电解槽，该电解槽包括左、右两个开口相对且部分错位交叉设置的E形截面电极框架，在右框架的上架设置有常规阳极，在右框架的中框架和下框架分别设置有阴极和高析氧阳极;在左框架的上框架和中框架也分别设置有阴极和高析氧阳极，在左框架的下架设置有常规阴极;右框架上架上的常规阳极与直流电源的阳极连接，右框架中架上的阴极与直流电源的阴极连接，右框架中架上的高析氧阳极与另一个直流电源的阳极连接，另一个直流电源的阴极与左框架的下架上的常规阴极连接。通过该复合式有机废水处理电解槽处理有机废水，可逐步的将废水中的有机物分解出来。从而达到彻底分离含有机物废水的问题。
权利要求书
1.一种复合式有机废水处理电解槽，其主要特征在于，所述电解槽至少包括两个开口相对且部分错位交叉设置的E形截面电极框架，在所述右开口E形截面电极框架的上架设置有常规阳极，在所述右开口E形截面电极框架的中框架和下框架分别设置有阴极和高析氧阳极;在所述左开口E形截面电极框架的上框架和中框架也分别设置有阴极和高析氧阳极，在所述左开口E形截面电极框架的下架设置有常规阴极;所述右开口E形截面电极框架上架上的常规阳极与直流电源的阳极连接，所述右开口E形截面电极框架中架上的阴极与直流电源的阴极连接，所述右开口E形截面电极框架中架上的高析氧阳极与另一个直流电源的阳极连接，所述另一个直流电源的阴极与左开口E形截面电极框架的下架上的常规阴极连接。
2.如权利要求l所述的复合式有机废水处理电解槽，其特征在于，在所述右开口E形截面电极框架与左开口E形截面电极框架上分别设有绝缘层，在所述阴极与高析氧阳极之间也设有绝缘层。
3.如权利要求1所述的复合式有机废水处理电解槽，其特征在于，所述E形截面电极框架的中架有若干层。
4.如权利要求1所述的复合式有机废水处理电解槽，其特征在于，在所述E形截面电极框架的横向架与竖向架之间设有绝缘块。
说明书
一种复合式有机废水处理电解槽
技术领域
本实用新型涉及一种电解槽，具体涉及一种复合式有机废水处理电解槽。
背景技术
改变原有的有机废水处理成本高昂、工艺复杂等特定，如现有有机废水处理方法，一般采用高级氧化法、微电解工艺、蒸馏工艺、水解酸化等工艺。然而这些方法成本较高，消耗时间长，处理量小，而且这些工艺不利于普遍推广。
实用新型内容
本实用新型的目的在于克服现有技术中存在的缺陷，提供一种通过电解的方式降解废水中有机物，采用多种电解槽串联结构，逐步分解有机废水中的无机物与有机物，从而达到将有机废水彻底处理清洁的目的。
为实现上述目的，本实用新型的技术方案是设计一种复合式有机废水处理电解槽，其主要特征在于，所述电解槽至少包括两个开口相对且部分错位交叉设置的E形截面电极框架，在所述右开口E形截面电极框架的上架设置有常规阳极，在所述右开口E形截面电极框架的中框架和下框架分别设置有阴极和高析氧阳极;在所述左开口E形截面电极框架的上框架和中框架也分别设置有阴极和高析氧阳极，在所述左开口E形截面电极框架的下架设置有常规阴极;所述右开口E形截面电极框架上架上的常规阳极与直流电源的阳极连接，所述右开口E形截面电极框架中架上的阴极与直流电源的阴极连接，所述右开口E形截面电极框架中架上的高析氧阳极与另一个直流电源的阳极连接，所述另一个直流电源的阴极与左开口E形截面电极框架的下架上的常规阴极连接。
其中优选的技术方案是，在所述右开口E形截面电极框架与左开口E形截面电极框架上分别设有绝缘层，在所述阴极与高析氧阳极之间也设有绝缘层。
优选的技术方案还有，所述E形截面电极框架的中架有若干层。
优选的技术方案还有，在所述E形截面电极框架的横向架与竖向架之间设有绝缘块。
本实用新型的优点和有益效果在于：通过该复合式有机废水处理电解槽处理有机废水，可逐步的将废水中的有机物分解出来。从而达到彻底分离含有机物废水的问题。该电解槽结构简单，废水处理效率高，成本低廉，可在许多行业大范围推广应用。
