申请日2012.07.25
公开(公告)日2013.01.23
IPC分类号C02F9/04
摘要
本实用新型公开了一种连续处理含钴镍废水的装置,包括有第一PP反应槽,第二PP反应槽,第一PP反应槽和第二PP反应槽之间相互连通,还包括有中转槽和压力机,所述第二PP反应槽与中转槽连接,在中转槽旁侧连接泵,中转槽通过泵与压力机连接。设计了一种连续自动化实现这个处理过程的装置,大大降低劳动力,节省了人工。
权利要求书

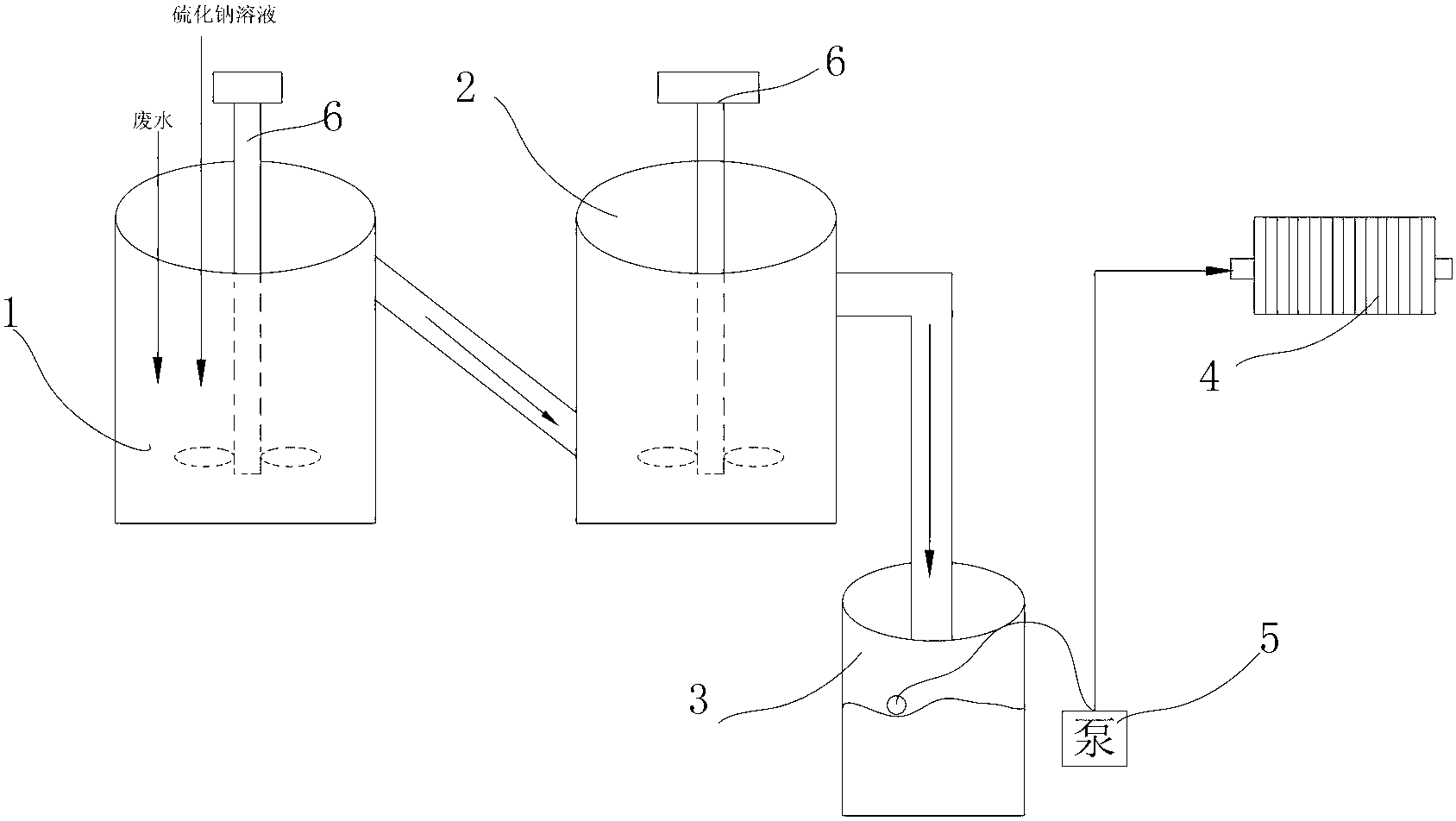

1.一种连续处理含钴镍废水的装置,包括有第一PP反应槽(1),第二PP 反应槽(2),其特征在于:第一PP反应槽(1)和第二PP反应槽(2)之间相 互连通,还包括有中转槽(3)和压力机(4),所述第二PP反应槽(2)与中转 槽(3)连接,在中转槽(3)旁侧连接泵(5),中转槽(3)通过泵(5)与压 力机(4)连接。
2.如权利要求1所述的连续处理含钴镍废水的装置,其特征在于:在所述 第一PP反应槽(1)和第二PP反应槽(2)内还分别设有搅拌叶(6)。
说明书
一种连续处理含钴镍废水的装置
技术领域
本实用新型涉及到废水处理技术领域,尤其是一种连续处理含钴镍废水的装置。
背景技术
在钴湿法冶炼生产中产生含钴镍的废水,一般的处理方式是调节PH值后加入硫化钠,沉淀其中的钴镍离子生产硫化物沉淀,然后经过压滤使渣和液分离。传统技术如图1所示,包含单独的两个PP反应槽,处理5m3废水需要反应时间约1小时,压滤时间约30min,共计1.5小时,这种间断式的处理方式工作效率低。
实用新型内容
本实用新型的目的在于克服现有技术需要人工间断处理废水的技术问题,提供一种能连续处理含钴镍废水的装置。
为实现以上目的,本实用新型采取了以下的技术方案:一种连续处理含钴镍废水的装置,包括有第一PP反应槽,第二PP反应槽,第一PP反应槽和第二PP反应槽之间相互连通,还包括有中转槽和压力机,所述第二PP反应槽与中转槽连接,在中转槽旁侧连接泵,中转槽通过泵与压力机连接。
在所述第一PP反应槽和第二PP反应槽内还分别设有搅拌叶。通过搅拌搅拌叶和第二PP反应槽,能有效增加反应时间。
本实用新型与现有技术相比,具有如下优点:设计了一种连续自动化实现这个处理过程的装置,大大降低劳动力,节省了人工。
