申请日2012.07.31
公开(公告)日2013.01.30
IPC分类号B65F3/00
摘要
本申请涉及一种垃圾清运过程的渗沥液遗洒及渗沥液收集装置，在垃圾专用集装箱后门与箱体结合处安置一前高后低的U型集水槽1，集水槽1两侧连接两个竖向导水槽2，两个竖向导水槽2分别下设一接水盒3，两接水盒相通，接水盒连接导水管4，接水盒连接到一专门设置的集液箱6内。本实用新型结构简单，适于各种尺寸的集装箱，制作容易，成本低，易于推广。
权利要求书
1.一种清洁车防渗沥液遗洒及收集装置，其特征在于：在垃圾专用集装箱 后门与箱体结合处安置一前高后低的U型集水槽(1)，集水槽(1)两侧连接 两个竖向导水槽(2)，两个竖向导水槽(2)分别下设一接水盒(3)，两接水 盒相通，接水盒连接导水管(4)，接水盒连接到一专门设置的集液箱(6)内。
2.根据权利要求1所述的清洁车防渗沥液遗洒及收集装置，其特征在于接 水盒内置一不锈钢可拆卸滤网(5)。
3.根据权利要求1所述的清洁车防渗沥液遗洒及收集装置，其特征在于集 液槽及导水管由透明的玻璃钢制品一次成型制成。
说明书
一种清洁车防渗沥液遗洒及收集装置
技术领域
本实用新型涉及一种垃圾清运过程的渗沥液遗洒及渗沥液收集装置。
背景技术
随着人民生活水平的提高，垃圾产量越来越大，人们对环境卫生的要求也 越来越高，垃圾消纳场所离城市越来越远。尽管环卫部门采专用的垃圾集装箱， 但是在垃圾箱运送过程中，因车辆长时间颠簸，使箱内垃圾从上至下愈压愈紧， 下部压力增大，垃圾内的液体被挤出，形成垃圾渗沥液。由于箱内渗沥液压力 较大，当大箱后门关闭不严或密封装置损坏，或者大箱后门夹杂异物，箱内渗 沥液便会流出遗洒到路面上，造成对道路的二次污染或者引发交通事故。渗沥 液产生的异味污染空气，道路需要冲洗，无形中增加了环卫工人的劳动强度， 浪费了有限的资源。
实用新型内容
本实用新型的目的是提供一种清洁车防渗沥液遗洒的装置。该装置能克服 垃圾专用集装箱在运输过程中，因后门关闭不严或者密封装置损坏而引起的箱 内垃圾渗沥液遗洒的装置及能够有效地收集渗沥液的装置。
为了达到上述目的，本实用新型采用的技术方案是：在垃圾专用集装箱后 门与箱体结合处安置一前高后低的U型集水槽，集水槽两侧连接两个竖向导水 槽，两个竖向水槽分别下设一接水盒，两接水盒相通，接水盒连接导水管，接 水盒连接到一专门设置的集液箱内。

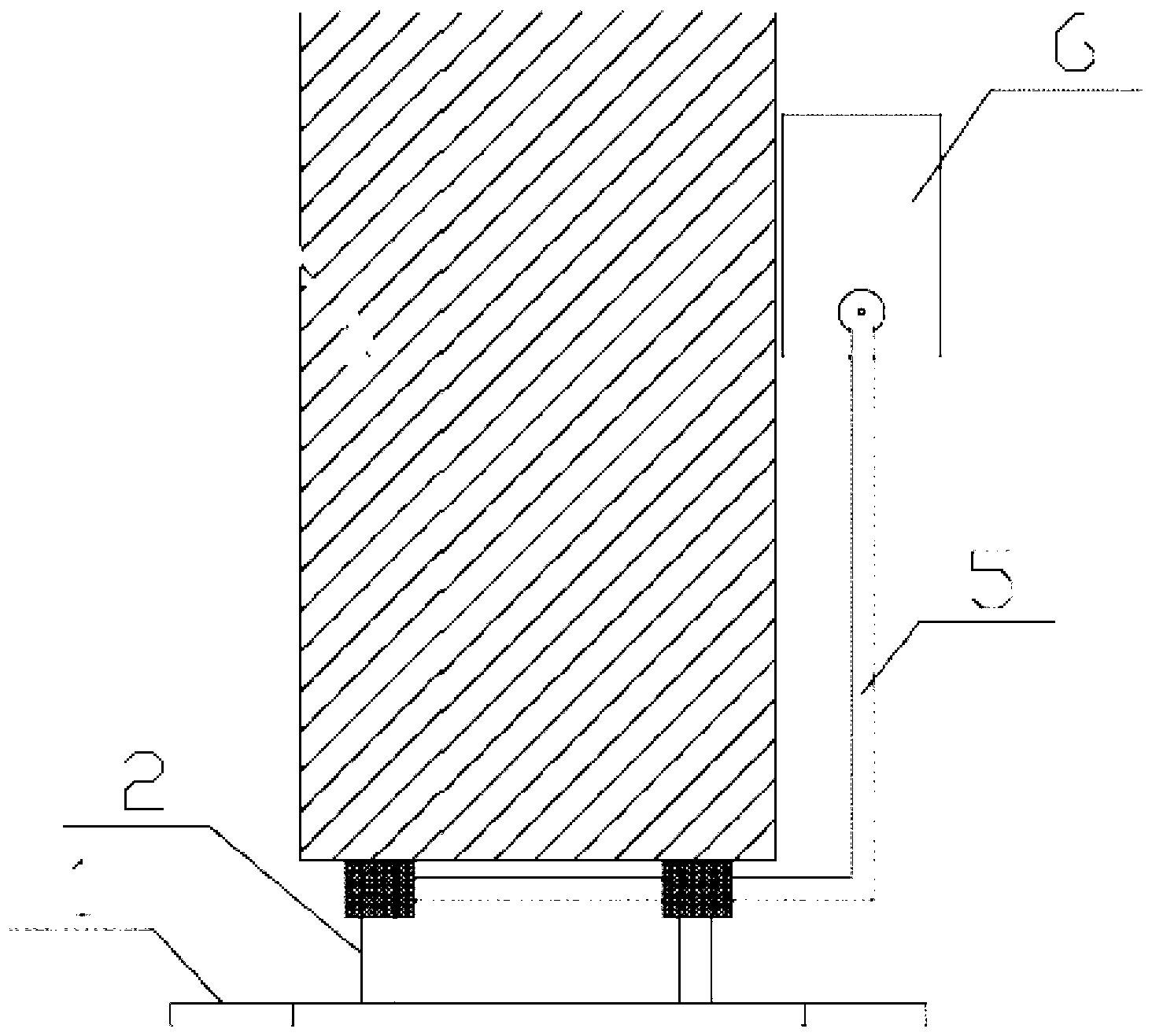

根据本实用新型的一个方面，提出了一种清洁车防渗沥液遗洒及收集装置， 其特征在于：在垃圾专用集装箱后门与箱体结合处安置一前高后低的U型集水 槽1，集水槽1两侧连接两个竖向导水槽2，两个竖向导水槽2分别下设一接水 盒3，两接水盒相通，接水盒连接导水管4，接水盒连接到一专门设置的集液箱 6内。
接水盒内置一不锈钢可拆卸滤网5。
集液槽及导水管由透明的玻璃钢制品一次成型制成。
本实用新型的优点是能够有效地避免清洁车在运输垃圾的过程中垃圾渗液 的遗撒。本实用新型与现有技术相比，采用了简便式渗沥液收集装置，可通过 简单的玻璃钢U型导水槽，将无法克服的问题如集装箱门关闭不严，或者长途 运输渗沥液越来越多等一一克服。设置横竖相连的水槽，通过普通的疏导方式， 即可防止渗沥液遗洒，同时将流出的渗沥液收集到专门的收集箱内，在垃圾处 理场将渗沥液放出专门处理，进一步减少了对环境的污染。
