申请日2012.07.31
公开(公告)日2013.01.30
IPC分类号F23G7/04
摘要
本实用新型一体化垃圾渗滤液燃烧入炉装置，属于垃圾焚烧锅炉技术领域，所要解决的问题是，垃圾在垃圾储坑堆放过程中，析出一定数量的垃圾渗滤液，这种渗滤液对环境污染严重而且难于处理或与垃圾混烧时，经常堵塞炉口的问题，本装置主要包括连接法兰、导液管、导液管固定支架和二次风箱支管;所述导液管一端安装连接法兰，导液管由二次风箱支管转折处的外侧管壁上穿入并伸入炉膛。本实用新型可以使垃圾渗滤液直接入炉进行燃烧，降低了渗滤液对环境的污染，更省去了复杂的处理系统造成的高昂费用。
权利要求书

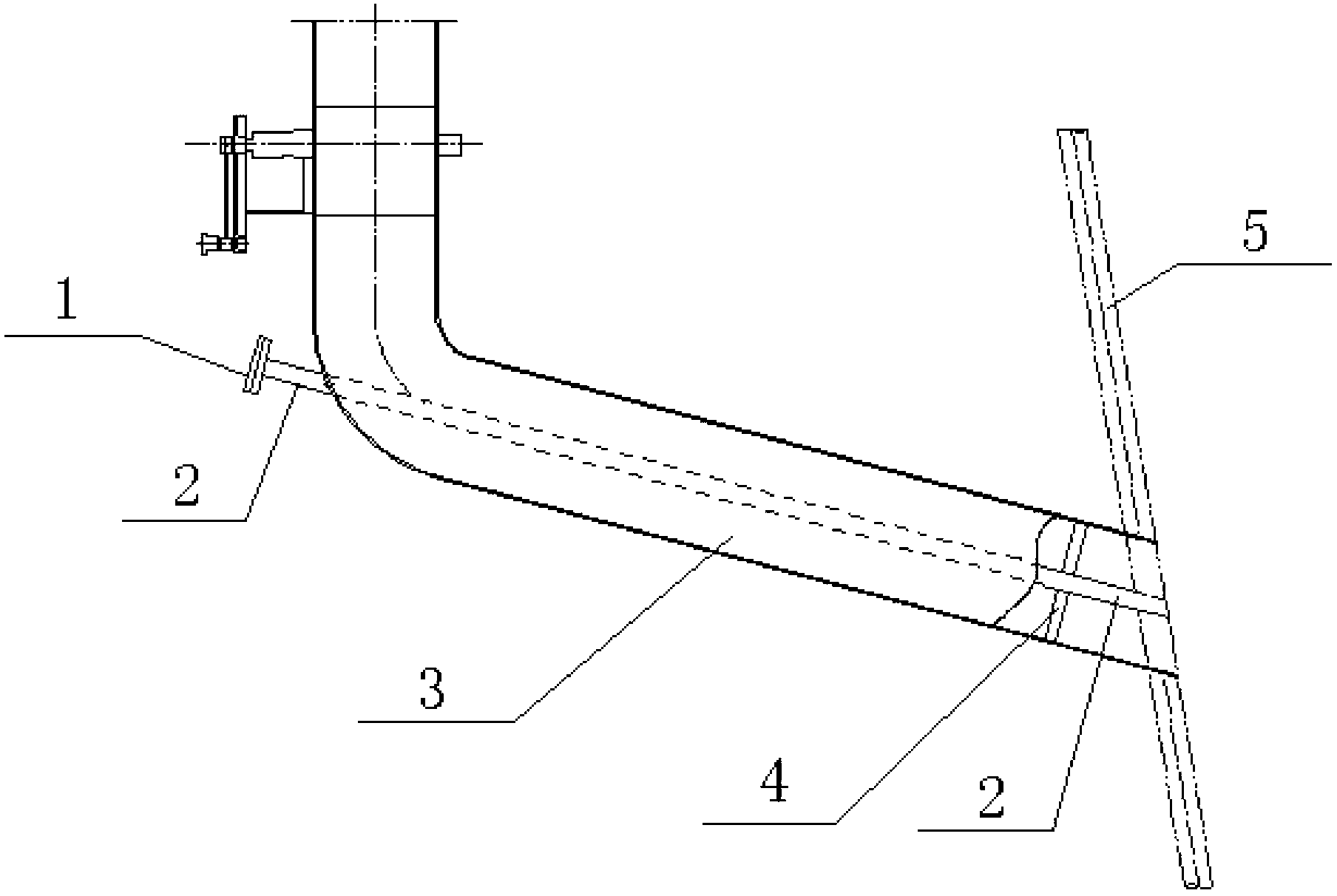

1.一体化垃圾渗滤液燃烧入炉装置，其特征是：包括连接法兰(1)、导液 管(2)、导液管固定支架(4)和二次风箱支管(3);所述导液管(2)一端安 装连接法兰(1)，导液管(2)由二次风箱支管转折处的外侧管壁上穿入并伸入 炉膛，并在穿入处采用密封固定;连接法兰(1)位于二次风箱支管的外部;在 二次风箱支管(3)内靠近炉膛水冷壁管排(5)处设置导液管固定支架(4)， 该导液管固定支架呈网格状或轮辐状。
说明书
一体化垃圾渗滤液燃烧入炉装置
技术领域
本实用新型属于垃圾焚烧锅炉技术领域，具体涉及一体化垃圾渗滤液燃烧 入炉装置。
背景技术
目前全国城市生活垃圾年排放量已超过1.5亿吨，即每天约产生活垃圾41 万吨，并且以每年6%左右的速度递增，垃圾焚烧发电技术由于具有无害化彻底、 减容量大、资源利用充分的优势，成为目前城市垃圾综合利用最有前途的方式。
目前国内各大中城市的垃圾无害化焚烧处理还处在起步阶段，主要设备依 靠进口的炉排式锅炉，投资巨大，并且由于垃圾成份复杂，热值低，炉排式锅 炉需要大量投油助燃，运行成本高昂，存在不适应性。国内有炉排式焚烧炉专 利(CN2139658和CN2154058)，这种焚烧炉对垃圾的热值要求较高，焚烧时必 须对垃圾进行分选，使其有机物含量达85%以上。而国内依靠添加部分煤碳助燃 的循环流化床锅炉，由于成本低、运行平稳，将成为垃圾焚烧的主流炉型。
垃圾在垃圾储坑堆放过程中，将析出一定数量的垃圾渗滤液，这种渗滤液 对环境污染严重而且难于处理。垃圾渗滤液的析出量取决于垃圾的组成，夏季 的析出量大，冬季的析出量小。常规的循环流化床垃圾焚烧锅炉有两种解决方 法：一、将垃圾渗滤液作为废弃物，进行单独处理，采用系统颇为复杂，成本 高昂;二、将渗滤液与垃圾混合在一起，入炉燃烧，采用这种方法，垃圾湿度 过大，垃圾入炉口经常堵塞，严重影响垃圾的入炉焚烧。渗滤液进入锅炉燃烧 的入炉装置，一直是国内外循环流化床垃圾焚烧锅炉技术的难题。
发明内容
本实用新型的目的是解决现有技术中对于渗滤液的处理成本高昂，或与垃 圾混烧时，经常堵塞炉口的问题，提供一种可以使渗滤液顺利入炉的装置。
本实用新型为解决上述技术问题而采取的技术方案是：
一体化垃圾渗滤液燃烧入炉装置，包括连接法兰、导液管、导液管固定支 架和二次风箱支管;所述导液管一端安装连接法兰，导液管由二次风箱支管转 折处的外侧管壁上穿入并伸入炉膛，并在穿入处采用密封固定;连接法兰位于 二次风箱支管的外部;在二次风箱支管内靠近炉膛水冷壁管排处设置导液管固 定支架，该导液管固定支架呈网格状或轮辐状。
本实用新型与现有技术相比，具有以下有益效果：
本实用新型体积小结构紧凑，使用方便，成本低廉。有效的解决了渗滤液 的入炉问题，在二次风箱支管处送入渗滤液，降低了入口对锅炉整体结构的影 响，便于安装、使用、检修。
