申请日2012.10.09
公开(公告)日2013.04.17
IPC分类号B26D1/12; A47J43/24
摘要

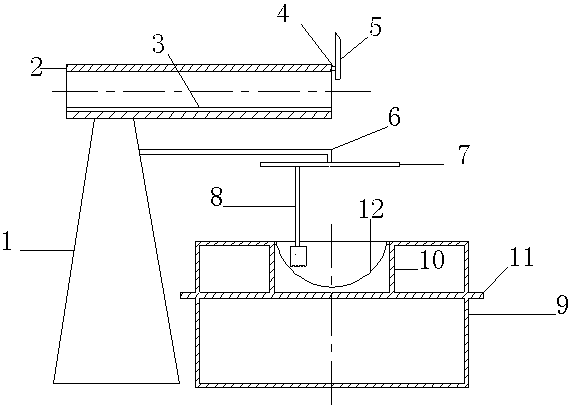

本实用新型公开了一种具有收集废水功能的切菜洗菜一体机，由支座(1)、圆柱筒(2)、传送带(3)、旋转头(4)、刀片(5)、连接杆(6)、圆盘(7)、搅拌装置(8)、长方体空箱(9)、直立式挡板(10)、可抽拉挡板(11)、纱布(12)等组成，支座(1)用于支撑切菜装置的主体部分，圆柱筒(2)与支座(1)相连，圆柱筒(2)内安装有传送带(3)，刀片(5)通过旋转头(4)与圆柱筒(2)相连。连接杆(6)连接支座(1)和圆盘(7)，圆盘(7)的下部安装有搅拌装置(8)。长方体空箱(9)为洗菜装置的外壁，其内部有直立式挡板(10)和可抽拉挡板(11)组成的用于洗菜的空间，纱布(12)位于此空间的内部。
权利要求书
1.一种具有收集废水功能的切菜洗菜一体机，其特征是：其结构包括支座(1)、圆柱筒(2)、传送带(3)、旋转头(4)、刀片(5)、连接杆(6)、圆盘(7)、搅拌装置(8)、长方体空箱(9)、直立式挡板(10)、可抽拉挡板(11)、纱布(12)组成，所述支座(1)上安装有圆柱筒(2)，圆柱筒(2)内安装有传送带(3)，刀片(5)通过旋转头(4)安装在圆柱筒(2)的前端，连接杆(6)连接支座(1)和圆盘(7)，圆盘(7)的下部安装有搅拌装置(8)，长方体空箱(9)为洗菜装置的外壁，其内部有直立式挡板(10)和可抽拉挡板(11)组成的一个用于洗菜的空间，纱布(12)位于此空间的内部。
2.根据权利要求1所述的一种具有收集废水功能的切菜洗菜一体机，其特征是：所述刀片(5)和搅拌装置(8)为可拆卸更换式。
说明书
一种具有收集废水功能的切菜洗菜一体机
技术领域
本实用新型是涉及一种具有收集废水功能的切菜洗菜一体机，具体地说是涉及一种能够在实现自动切菜、洗菜功能的同时利用一个长方体空箱充分收集洗菜时所产生的生活废水以备循环利用的一种装置。
背景技术
洗菜是我们每天生活必须要做的事，洗菜用水也是我们生活用水的重要组成部分，当前水资源短缺现象日益严重，回收利用生活废水越来越重要，但由于缺乏系统、有效的方法，人们对于洗菜水的回收利用做得不是很好，并且传统的回收利用洗菜水的方法(如用洗菜水冲厕所等)比较简单、粗糙，并没有充分利用起相对来说比较洁净的生活污水，考虑到日常生活中洗菜所产生的污水数量之大，如果能将其充分收集起来，然后集中进行科学有效地回收利用，那么对于水资源日益紧张的当代社会来说有着非常重要的意义。
与此同时，社会竞争压力日益增加，人们能够花在家务上的时间越来越少，“上班族”们迫切需要一种能够自动切菜、洗菜的机器来帮助他们从沉重的家务中解脱出来，将更多的精力投入到工作中去以此创造出更多的社会价值。
发明内容
本实用新型的目的是克服了现有技术中的不足，提供了一种具有收集废水功能的切菜洗菜一体机，该机器能够在实现自动切菜、洗菜功能的同时充分收集洗菜所产生的生活废水以备循环利用。
为了解决上述技术问题，本实用新型是通过以下技术方案实现：
一种具有收集废水功能的切菜洗菜一体机，其特征是：其结构包括支座、圆柱筒、传送带、旋转头、刀片、连接杆、圆盘、搅拌装置、长方体空箱、直立式挡板、可抽拉挡板、纱布组成，所述支座上安装有圆柱筒，圆柱筒内安装有传送带，刀片通过旋转头安装在圆柱筒的前端，连接杆连接支座和圆盘，圆盘的下部安装有搅拌装置，长方体空箱为洗菜装置的外壁，其内部有直立式挡板和可抽拉挡板组成的一个用于洗菜的空间，纱布位于此空间的内部。
所述刀片和搅拌装置为可拆卸更换式。
与现有技术相比，本实用新型的有益效果是：
能够充分收集洗菜产生的生活污水以备循环利用，对于水资源日益短缺的当今社会有着重大的意义。本实用新型的洗菜部分采用了一个长方体空箱作为主体部分，这样可以方便及时地将洗菜产生的生活污水收集起来，且由于该长方体空箱的容积比较大，密封性比较好，因此可以充分收集洗菜产生的生活污水。
能够自动切菜、洗菜，极大地帮助了人们从繁重的家务中解脱出来。本实用新型将切菜和洗菜的功能集中到了一起，基本实现了自动进行切菜、洗菜，这样便使得人们不需要将太多的精力放在切菜、洗菜这两件家务中，帮助了人们从繁重的家务中解脱了出来，有利于广大的“上班族”们将更多的精力投入到工作中去以此创造出更多的社会价值。
