申请日2012.09.11
公开(公告)日2012.12.19
IPC分类号F24J3/00; E03C1/12
摘要
本发明公开了一种基于水动力的淋浴废水及热量回收再利用装置，是一种既能节约自来水和加热水所需的能源，同时又能减少污水排放量的、利用水力的全自动淋浴废水综合回收再利用装置;利用淋浴出水的液压能作为收集淋浴废水的能量来源，将过滤后的淋浴废水增压，淋浴废水通过管道进入热交换器，利用热交换器将收集到的具有较高温度的洗浴废水与淋浴系统的低温进水进行热交换，以提高淋浴系统低温进水的初始温度，温度降低的洗浴废水流入回收的废水储存装置用作冲洗座便器的水源;将洗浴废水二次利用不仅可节约自来水，同时减少污水排放和能源消耗，达到节约能源和自来水的目的，而且安全可靠便于实现;具有较好的经济效益。
权利要求书
1.一种基于水动力的淋浴废水及热量回收再利用装置，其特征在于:包括能 量转换装置、花洒、冷热水混水阀、热交换器、钢丝软轴、自吸式水泵体、废 水收集器、储水箱，
能量转换装置位于花洒上方，自吸式水泵体安装在废水收集器一侧的上部， 并与能量转换装置通过钢丝软轴连接;自吸式水泵体通过管道分别与废水收集 器和热交换器连接;热交换器与冷热水混水阀连接;储水箱位于座便器后部上 方，储水箱上部设有进水口，溢流口，底部有出水连接口，溢流口与下水道直 接相连通，储水箱底部出水连接口通过两位三通阀与座便器的进水口连接;
所述能量转换装置为微型水轮机或微型液压马达，通过管路连接花洒与淋 浴装置，将淋浴出水的水动力转换为机械能;自吸式水泵体将机械能转化为收 集到的洗浴废水的液压能;废水收集器将废水聚集后进行过滤，通过连接的管 路供水泵体使用;淋浴系统的低温进水由热交换器的一个回路流入，然后与另 一个流经回收后的洗浴废水的回路进行热交换，温度升高的低温进水进入淋浴 系统使用;储水箱储存回收和再利用收集到的洗浴废水供座便器使用。
说明书
一种基于水动力的淋浴废水及热量回收再利用装置
技术领域
本发明属于节能环保技术领域，涉及一种节约用水回收利用装置，具体地 说，涉及一种基于水动力的淋浴废水及热量回收再利用装置。
背景技术
日常生活中家庭消耗水资源最多的活动主要是冲洗座便器和洗浴。生活中 使用干净的自来水冲洗座便器，洗浴时带有热量的洗澡水白白流到下水道的现 象相当普遍，使用的自来水没有得到合理利用，是对水资源的严重浪费。因此， 回收再利用比较干净的生活用水冲洗座便器是比较理想的方案，符合节能减排， 节约用水的要求。
生活洗浴污水再利用的主要困难是污水为无压水，含有渣质容易堵塞管道 与卫生设备。目前，生活污水再利用的现状主要是在居民小区内将所排放的生 活污水集中处理或通过污水处理厂转化为合乎标准的中水后用于浇灌草坪、花 卉。该方法处理费用高，利用价值低。其它关于洗浴废水再利用的发明基本是 利用电力通过水泵将废水加压到储水箱，并且对洗浴废水的热量很少回收再利 用。这不仅消耗电力而且存在潜在的漏电安全隐患，同时较少回收利用洗浴水 的热量或者单纯回收水或热量，资源回收利用不充分。回收洗浴废水热量的装 置一般将经过热交换升温后的水作为加热器的输入水以减少加热器的能耗，但 对于一些外供热水的场合这些装置并不适用。
专利CN2937258Y中公开了一种利用电能回收淋浴废水再利用装置,并且将 回收的淋浴废水通过热交换以提高加热器进水温度以节约用水和能源消耗的淋 浴装置.该装置使用电能作为回收废水的能源不仅消耗能源增加家庭支出并且 造价高,同时由于淋浴环境潮湿多水,而且洗浴时人与水直接接触,会造成潜在 的触电安全隐患;由于该装置将回收的废水热量用于加热热水器进水而没有直 接用于淋浴,造成了回收热量利用效率低下以及装置复杂和安装困难,并且对于 外供热水的场合,亦无法安装使用。专利CN201276728Y中公开了一种利用电能 回收家庭废水及洗浴废水热量的再利用装置,同样存在消耗电能,存在安全隐患 及造价高,安装使用不便的缺点。在专利CN102322750A中和专利CN202027484U 中展示了一种淋浴废水热量再回收装置,该装置仅仅作为回收洗浴废水的热量, 资源回收利用不充分。专利CN201162253Y中介绍了一种利用电能的淋浴间节水 装置,自动收集淋浴间的淋浴废水二次利用,为卫生间座便器提供用水;该装置 仅仅回收废水再利用,而且消耗电能亦存在安全隐患。
发明内容
现有的技术专注于洗浴废水产生后，将其收集，过滤，利用电力加压输送 到储水箱，然后再利用，不仅需要消耗电力而且存在潜在的漏电安全隐患，同 时大多没有回收利用洗浴废水的热量，资源回收利用不充分，造成能源的浪费。
本发明提出一种基于水动力的淋浴废水及热量回收再利用装置，利用淋浴 出水的液压能作为收集淋浴废水的能量来源，将过滤的淋浴废水增压，淋浴废 水通过管道进入热交换器，利用热交换器将收集到的具有较高温度的洗浴废水 与淋浴系统的低温进水进行热交换以提高淋浴系统低温进水的初始温度，最后 温度降低的洗浴废水流入储水箱供座便器使用，从而达到节约能源和自来水的 目的。

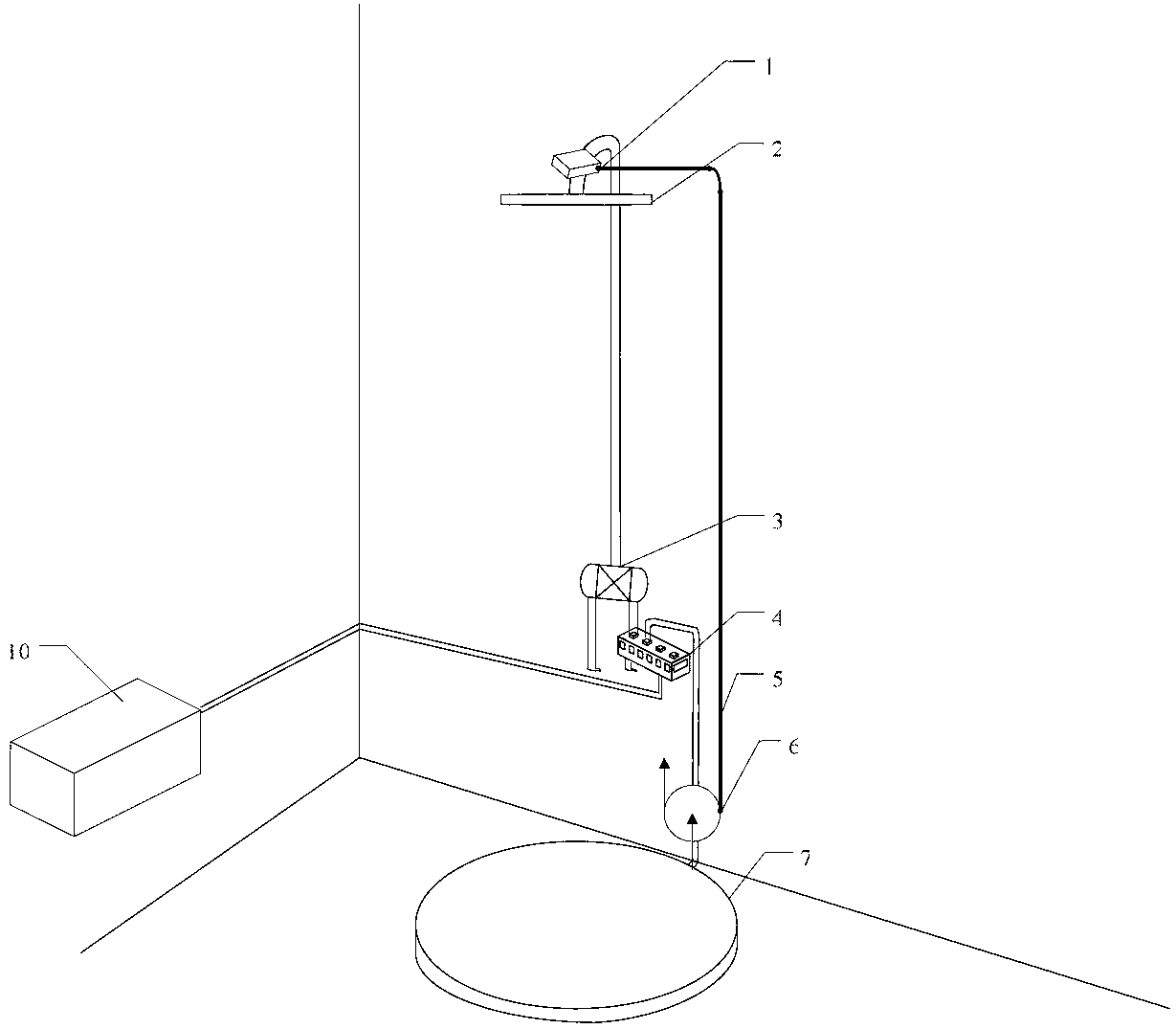

本发明解决其技术问题所采用的技术方案是:包括能量转换装置、花洒、 冷热水混水阀、热交换器、钢丝软轴、自吸式水泵体、废水收集器、储水箱，
能量转换装置位于花洒上方，自吸式水泵体安装在废水收集器一侧的上部， 并与能量转换装置通过钢丝软轴连接;自吸式水泵体通过管道分别与废水收集 器和热交换器连接;热交换器与冷热水混水阀连接;储水箱位于座便器后部上 方，储水箱上部设有进水口，溢流口，底部有出水连接口，溢流口与下水道直 接相连通，储水箱底部出水连接口通过两位三通阀与座便器的进水口连接;
所述能量转换装置为微型水轮机或微型液压马达，通过管路连接花洒与淋 浴装置，将淋浴出水的水动力转换为机械能;自吸式水泵体将机械能转化为收 集到的洗浴废水的液压能;废水收集器将废水聚集后进行过滤，通过连接的管 路供水泵体使用;淋浴系统的低温进水由热交换器的一个回路流入，然后与另 一个流经回收后的洗浴废水的回路进行热交换，温度升高的低温进水进入淋浴 系统使用;储水箱储存回收和再利用收集到的洗浴废水供座便器使用。
有益效果
本发明基于水动力的淋浴废水及热量回收再利用装置，是一种既能节约自 来水和加热水所需的能源，同时又能减少污水排放量的、利用水力的全自动淋 浴废水综合回收再利用装置;利用淋浴出水的液压能作为收集淋浴废水的能量 来源，将过滤后的淋浴废水增压，淋浴废水通过管道进入热交换器，利用热交 换器将收集到的具有较高温度的洗浴废水与淋浴系统的低温进水进行热交换， 以提高淋浴系统低温进水的初始温度，温度降低的洗浴废水流入回收的废水储 存装置用作冲洗座便器的水源;将洗浴废水二次利用不仅可节约自来水，同时 减少污水排放和能源消耗，达到节约能源和自来水的目的，而且安全可靠便于 实现;具有较好的经济效益。
