申请日2012.09.20
公开(公告)日2013.03.06
IPC分类号C02F103/08; C02F9/04
摘要
本实用新型涉及一种用于海上油田注水水源的海水处理系统，属于石油开采技术领域。包括海水供水泵、海水粗滤器、保安过滤器、纳滤增压泵、纳滤装置和产出水灌，上述各部分依次通过管道相连。本实用新型的海水处理系统，节省了海水处理成本，减少设备占用空间，降低耗能，减少因打水源井而占用平台宝贵的井槽。利用本海水处理系统处理的水，同地层配伍，能用于油井的调剖、注聚和酸化配液用。
权利要求书
1.一种用于海上油田注水水源的海水处理系统，其特征在于该海水处理系统包括海 水供水泵、海水粗滤器、保安过滤器、纳滤增压泵、纳滤装置和产出水灌，所述的海水供 水泵、海水粗滤器、保安过滤器、纳滤增压泵、纳滤装置和产出水灌依次通过管道相连; 所述的海水供水泵与海水粗滤器之间的连接管道上连接有絮凝剂加药泵;所述的保安过滤 器与纳滤增压泵之间的连接管道上连接有阻垢剂加药泵和杀菌剂加药泵;所述的纳滤增压 泵和纳滤装置之间的连接管道上连接有第一导电率测量仪;所述的纳滤装置上连接有产出 浓水灌;所述的纳滤装置与产出水灌之间的连接管道上设有第二导电率测量仪。
说明书
一种用于海上油田注水水源的海水处理系统
技术领域
本实用新型涉及一种用于海上油田注水水源的海水处理系统，属于石油开采技术领 域。
背景技术
海上油田开发一旦进入中高含水期，每天需要向油层注入大量的水，以实现“稳油控 水”保持油田稳定开发。海上油田注水井水源来自两个方面：一是水源井水;二是产出液 分离出的生产污水。部分采油平台由于不具备产出水分离功能或没有水源井，造成油田水 源严重短缺，因而注水水源已成为急待解决问题，解决此问题较为现实方法是充分利用海 水。另外，部份采油平台的水源井由于长期大量采水及大排量电潜泵技术的限制，检泵及 大修频次及工期不断增加，导致措施作业，如酸化、解堵、调剖等无法及时实施，给该油 田生产及稳产造成重大影响。
目前海水处理有多种方法，最成熟和广泛应用方法是反渗透，但淡化成本高，使用经 济性较差、设备占用空间大和耗能高。
纳滤膜是纳滤法除盐技术的核心。纳滤膜又称为“低压反渗透膜”或“疏松型反渗透 膜”。纳滤是介于反渗透和超滤之间的一种以压力差为驱动力的膜分离过程，与反渗透 相比，其操作压力更低。因其存在纳米级微孔，且纳滤膜的微孔带电荷，故对无机盐的分 离行为不仅受化学势力控制，同时也受电势梯度的影响。
超滤膜中的孔是永久性的，而反渗透中的孔是暂时的。初步估计，永久孔与暂时孔的 过渡态的孔径为0.5—10nm，也就是纳滤膜的孔径范围。纳滤对NaCl的截留率一般只有 40—90%，但对二价离子特别是阴离子的截留可以大于99%。
发明内容
本实用新型的的目的是提出一种用于海上油田注水水源的海水处理系统，将海水预处 理、加压、纳滤膜分子过滤、检测、加药、反冲洗等功效用于海水处理过程中，以使海水 经过处理后可作为海上油田注水井水源用。

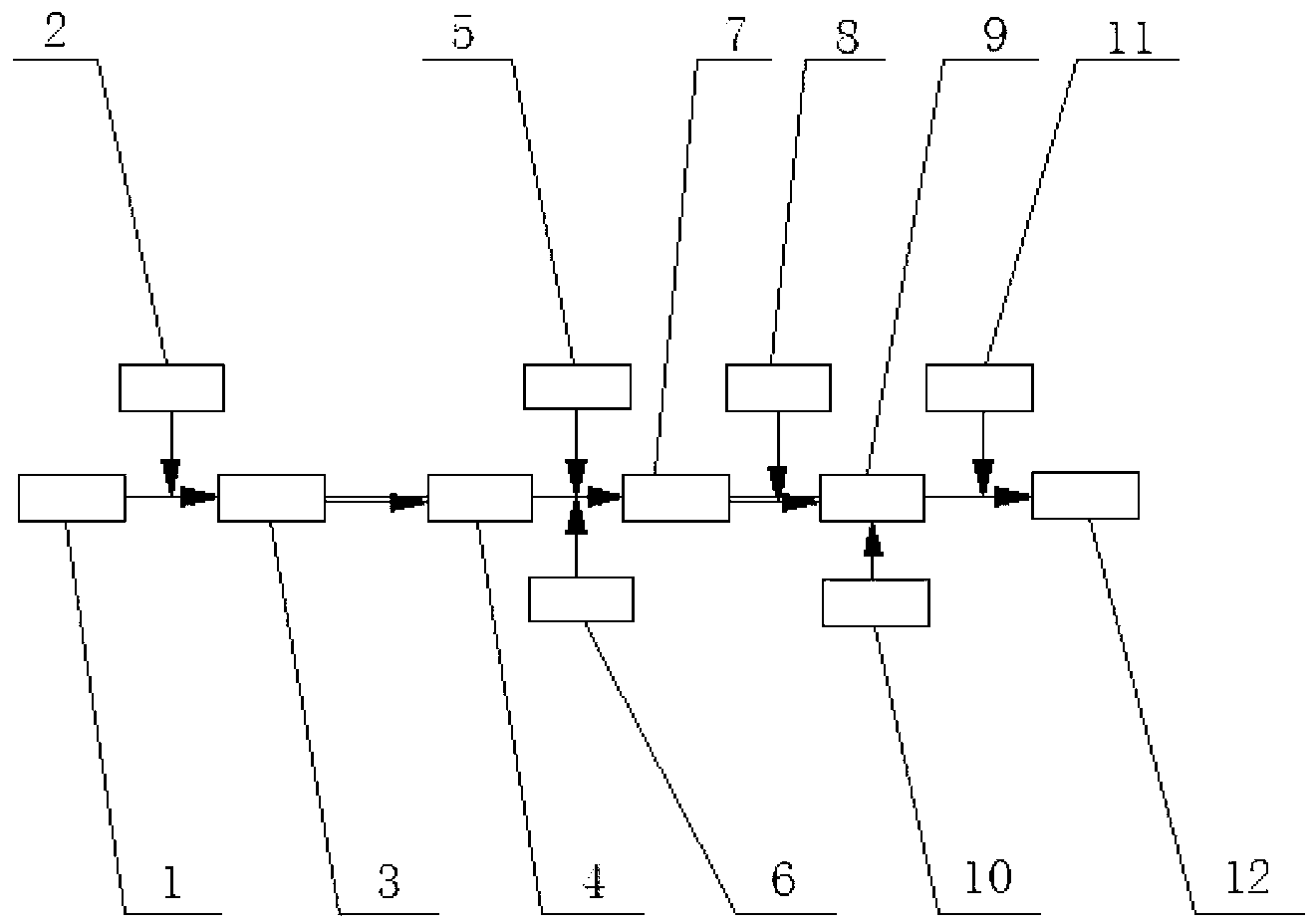

本实用新型提出的用于海上油田注水水源的海水处理系统，包括海水供水泵、海水粗 滤器、保安过滤器、纳滤增压泵、纳滤装置和产出水灌，所述的海水供水泵、海水粗滤器、 保安过滤器、纳滤增压泵、纳滤装置和产出水灌依次通过管道相连;所述的海水供水泵与 海水粗滤器之间的连接管道上连接有絮凝剂加药泵;所述的保安过滤器与纳滤增压泵之间 的连接管道上连接有阻垢剂加药泵和杀菌剂加药泵;所述的纳滤增压泵和纳滤装置之间的 连接管道上连接有第一导电率测量仪;所述的纳滤装置上连接有产出浓水灌;所述的纳滤 装置与产出水灌之间的连接管道上设有第二导电率测量仪。
本实用新型提出的用于海上油田注水水源的海水处理系统，针对目前海上油田注水现 状，发明了一套纳滤膜法海水处理装置，处理后的水质达到地层产出水质标准，可以解决 水源不足问题，同时还可以大大节省成本，减少设备占用空间，降低耗能，减少因打水源 井而占用平台宝贵的井槽。解决部分采油平台因缺水而影响油田开发;节省水资源，保护 环境。利用本实用新型的海水处理系统，向油井注入的处理水离子含量大幅下降，尤其是 Ca+2、Mg+2、SO4-2、CO3-2脱掉后，地层不结垢，彻底解决了因结垢造成的注入水压 力上升的问题。本海水处理系统中使用的纳滤装置，运行时间长，清洗和维护方面。利用 本海水处理系统处理的水，同地层配伍，能用于油井的调剖、注聚和酸化配液用。
