申请日2013.11.11
公开(公告)日2014.04.16
IPC分类号C02F1/52
摘要
本实用新型涉及一种给水处理、污水处理回用水质净化处理设施，特别涉及一种固设导流板结构的物化水处理沉淀反应池。该反应池它主要包括反应池体、搅拌器、导流筒和电机;在所述反应池体的内壁上还设有至少一个导流板，导流板为一高为0.5-1m的混凝土小方块，其上端与反应池体的上端平齐。所述反应池体为混凝土材料制成，所述导流板与反应池体混凝土一体成型。通过在反应池体的内壁上增加导流板结构，提高反应池的利用率，使用效率得到很大提高。同时导流板与反应池体混凝土一体成型，不需在频繁进行维修、更换，节约了部件更换成本。
权利要求书

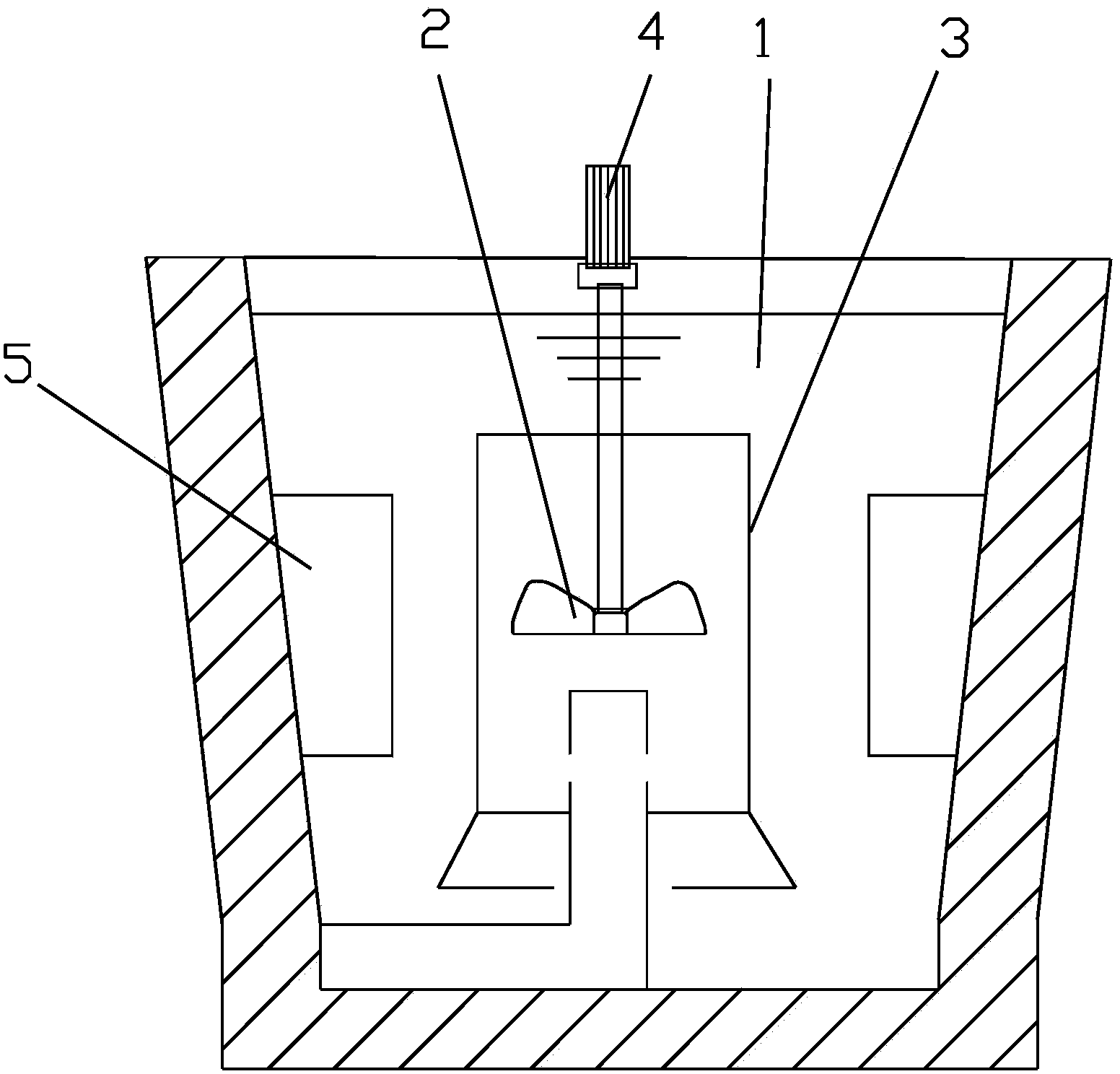

1.一种固设导流板结构的物化水处理沉淀反应池，它主要包括反应池体 (1)、搅拌器(2)、导流筒(3)和电机(4);导流筒(3)设在反应池体(1)内，搅拌 器(2)设在导流筒(3)中心处，搅拌器(2)与电机(4)连接，通过电机(4)驱动; 其特征在于：所述反应池体(1)为一倒立圆台状容器，其开口面积从上往下 逐渐减小，所述反应池体(1)的池深3.5m，且侧面与竖直面的倾斜夹角为 5-10°;在所述反应池体(1)的内壁上还设有至少一个导流板(5)，导流板(5) 为一高为0.5-1m的混凝土小方块，其上端与反应池体(1)的上端平齐。
2.根据权利要求1所述的固设导流板结构的物化水处理沉淀反应池，其 特征在于：所述反应池体(1)为混凝土材料制成，所述导流板(5)与反应池体 (1)混凝土一体成型。
3.根据权利要求1所述的固设导流板结构的物化水处理沉淀反应池，其 特征在于：所述电机(4)为变频电机。
4.根据权利要求1所述的固设导流板结构的物化水处理沉淀反应池，其 特征在于：所述反应池体(1)的侧面与竖直面的倾斜夹角为8°。
5.根据权利要求1所述的固设导流板结构的物化水处理沉淀反应池，其 特征在于：在所述反应池体(1)上设有三个导流板(5)，三个导流板(5)均匀分 布在反应池体(1)的内壁上。
说明书
固设导流板结构的物化水处理沉淀反应池
技术领域
本实用新型涉及一种给水处理、污水处理回用水质净化处理设施，特 别涉及一种固设导流板结构的物化水处理沉淀反应池。
背景技术
在水资源日益贫乏，水污染日益严重，大力提倡污水处理回用的条件 下，经济高效的水处理混凝反应、净化技术将会得到广泛的应用。传统的 水处理澄清一一沉淀水处理设施分别由混合池、反应池、沉淀池，污泥浓 缩池等组成，存在工艺流程长、占地面积大、自耗水量大、建设费用高等 缺点。
专利申请号为200620026574.7的实用新型专利公开了一种高效物化水 处理沉淀池，它主要由微涡流水力混合器、导流隔板、絮凝反应搅拌机、 絮凝反应池、斜管沉淀区、集水槽、污泥浓缩区和污泥浓缩机组，克服上 述传统水处理设施存在的工艺流程长、占地面积大、自耗水量大、建设费 用高的缺点，但是由于导流隔板是塑料板结构的，需要经常更换，更换过 程既影响工期，又提高了成本。
实用新型内容
本实用新型的目的是提供结构简单、制造方便且成本低廉的固设导流 板结构的物化水处理沉淀反应池。
本实用新型为解决其技术问题所采用的技术方案是，
一种固设导流板结构的物化水处理沉淀反应池，它主要包括反应池体、 搅拌器、导流筒和电机;导流筒设在反应池体内，搅拌器设在导流筒中心 处，搅拌器与电机连接，通过电机驱动;其特征在于：所述反应池体为一 倒立圆台状容器，其开口面积从上往下逐渐减小，所述反应池体的池深 3.5m，且侧面与竖直面的倾斜夹角为5-10°;在所述反应池体的内壁上还 设有至少一个导流板，导流板为一高为0.5-1m的混凝土小方块，其上端与 反应池体的上端平齐。
进一步的，所述反应池体为混凝土材料制成，所述导流板与反应池体 混凝土一体成型。
进一步的，所述电机为变频电机。
进一步的，所述反应池体的侧面与竖直面的倾斜夹角为8°。
进一步的，在所述反应池体上设有三个导流板，三个导流板均匀分布 在反应池体的内壁上。
与现有技术相比，本实用新型具有如下优势：
1、本实用新型在所述反应池体的内壁上还设有至少一个导流板，导流 板为一高为0.5-1m的混凝土小方块，所述导流板与反应池体混凝土一体成 型。增加导流板结构，提高反应池的利用率，使用效率得到很大提高。同 时导流板与反应池体混凝土一体成型，不需在频繁进行维修、更换，节约 了部件更换成本。
2、本实用新型的反应池体为一倒立圆台状容器，其开口面积从上往下 逐渐减小，且侧面与竖直面的倾斜夹角为5-10°。反应池在搅拌反应过程 中，随着反应池体的开口从下往上逐渐增大，导致污水顺着内壁面流动时 的阻力大大减小，搅拌机的功率损耗得到降低，电力损耗大大降低，节约 了电力资源，降低了工厂的生产成本。
