申请日2012.08.30
公开(公告)日2012.12.05
IPC分类号C02F1/00
摘要
本发明涉及一种用于污水处理设备的真空引水装置,其包括与废水池相连接的引水管路、设置在所述的引水管路上的提升阀,所述的废水池与提升阀之间的引水管路上连接有真空罐,所述的真空罐包括罐体、开设在所述的罐体下部的进水口、出水口,所述的进水口连接有进水管,所述的进水管朝所述的罐体内部延伸至罐体顶部。本发明通过引入真空罐,在引水时首先吸入真空罐内部的废水,产生真空的真空罐再将废水池内的废水吸入至真空罐内部,从而提高引水装置的吸程,抽水流量稳定。
权利要求书
1. 一种用于污水处理设备的真空引水装置,其包括与废水池相连接的引水管路、设置在所述的引水管路上的提升阀,其特征在于:所述的废水池与提升阀之间的引水管路上连接有真空罐,所述的真空罐包括罐体、开设在所述的罐体下部的进水口、出水口,所述的进水口连接有进水管,所述的进水管朝所述的罐体内部延伸至罐体顶部。
2. 根据权利要求1所述的用于污水处理设备的真空引水装置,其特征在于:连接在所述的进水口处的引水管路上设置有电动阀。
3. 根据权利要求1所述的用于污水处理设备的真空引水装置,其特征在于:所述的进水口、出水口的开口位于相齐平。
4. 根据权利要求1所述的用于污水处理设备的真空引水装置,其特征在于:所述的真空罐的底部设置有支脚。
说明书
用于污水处理设备的真空引水装置
技术领域
本发明涉及一种用于污水处理设备的真空引水装置。
背景技术
在污水处理行业中,有时会需要将废水池中的废水引出进行再利用或者进行废水净化处理。传统的引水方式通常采用潜水泵通过引水管路直接引水,功耗大,引水效率低,并且水量稳定效果差;对于装置的维修也较为不方便,因此,已经越来越无法满足客户的需求。
发明内容
本发明的目的是提供一种用于污水处理设备的真空引水装置。
为达到上述目的,本发明采用的技术方案是:

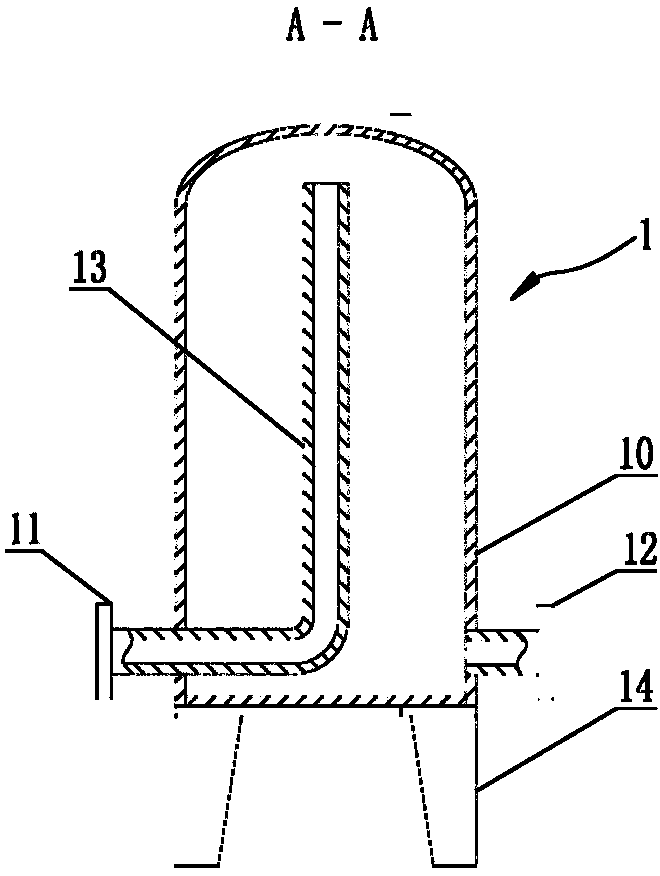

一种用于污水处理设备的真空引水装置,其包括与废水池相连接的引水管路、设置在所述的引水管路上的提升阀,所述的废水池与提升阀之间的引水管路上连接有真空罐,所述的真空罐包括罐体、开设在所述的罐体下部的进水口、出水口,所述的进水口连接有进水管,所述的进水管朝所述的罐体内部延伸至罐体顶部。
优选地,连接在所述的进水口处的引水管路上设置有电动阀。
优选地,所述的进水口、出水口的开口位于相齐平。
优选地,所述的真空罐的底部设置有支脚。
由于上述技术方案运用,本发明与现有技术相比具有下列优点:
本发明通过引入真空罐,在引水时首先吸入真空罐内部的废水,产生真空的真空罐再将废水池内的废水吸入至真空罐内部,从而提高引水装置的吸程,抽水流量稳定。
