申请日2012.08.30
公开(公告)日2012.11.28
IPC分类号C02F1/40
摘要
本发明涉及一种用于污水处理设备的浮油分离装置,包括一个装置本体,装置本体包括第一分离格、至少一个第二分离格以及第三分离格,第一分离格的一侧开设有进水口、另一侧的上部开设有第一出油口;第二分离格的一侧开设有第二进油口、另一侧的上部开设有第二出油口,第二进油口与第一出油口相连通;第三分离格的一侧开设有第三进油口、另一侧的上部开设有出油口,第三进油口与第二出油口相连通,第一分离格、第二分离格以及第三分离格的底部设置有排水阀。本发明通过设置三格或更多分离格利用物料的密度的物理特性,无须借助其它辅助设备自动进行油水分离,操作简单、方便、降低使用成本,提高浮油分离效率。
权利要求书

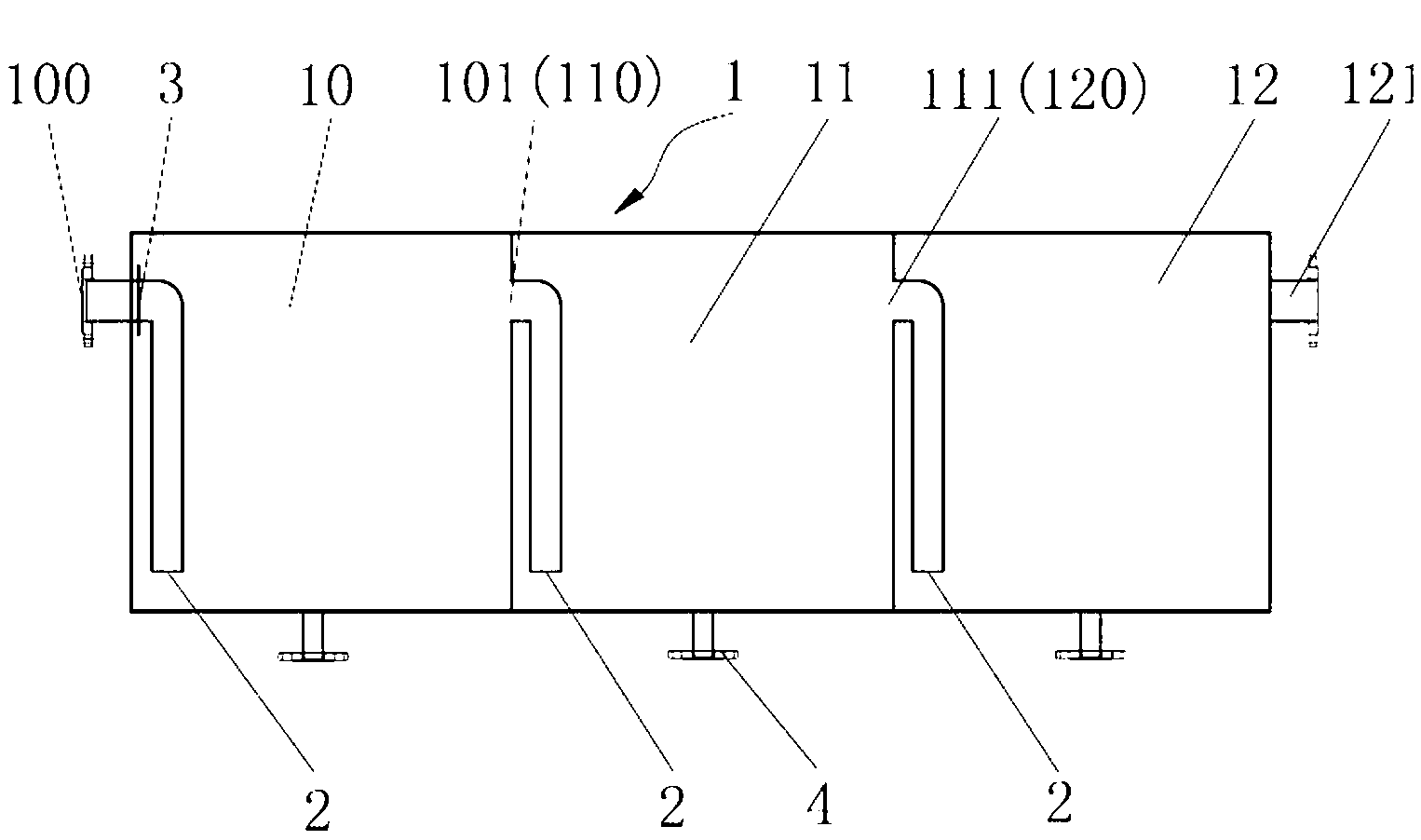

1. 一种用于污水处理设备的浮油分离装置,其特征在于:包括一个装置本体,所述的装置本体包括第一分离格、至少一个第二分离格以及第三分离格,所述的第一分离格的一侧开设有进水口、另一侧的上部开设有第一出油口;所述的第二分离格的一侧开设有第二进油口、另一侧的上部开设有第二出油口,所述的第二进油口与所述的第一出油口相连通;所述的第三分离格的一侧开设有第三进油口、另一侧的上部开设有出油口,所述的第三进油口与所述的第二出油口相连通,所述的第一分离格、第二分离格以及第三分离格的底部设置有排水阀。
2. 根据权利要求1所述的用于污水处理设备的浮油分离装置,其特征在于:所述的进水口开设在所述的第一分离格的上部,所述的进水口连接有进水管,所述的进水管的出口伸入至所述的第一分离格的底部。
3. 根据权利要求1所述的用于污水处理设备的浮油分离装置,其特征在于:所述的第二进油口开设在所述的第二分离格的上部,所述的第二进油口连接有进水管,所述的进水管的出口伸入至所述的第二分离格的底部。
4. 根据权利要求1所述的用于污水处理设备的浮油分离装置,其特征在于:所述的第三进油口开设在所述的第三分离格的上部,所述的第三进油口连接有进水管,所述的进水管的出口伸入至所述的第三分离格的底部。
5. 根据权利要求1所述的用于污水处理设备的浮油分离装置,其特征在于:所述的进水口处设置有滤网。
说明书
用于污水处理设备的浮油分离装置
技术领域
本发明涉及一种污水处理设备,特别是涉及一种用于污水处理设备的浮油分离装置。
背景技术
工业生产中,排放的污水溶液中油水混合,需要对油水进行分离后进行进一步处理或者再利用,目前,国内厂家一般采用一格或两格通过高低位分离,分离含水份较大,效率低下。
发明内容
本发明的目的是提供一种用于污水处理设备的浮油分离装置。
为达到上述目的,本发明采用的技术方案是:
一种用于污水处理设备的浮油分离装置,包括一个装置本体,所述的装置本体包括第一分离格、至少一个第二分离格以及第三分离格,所述的第一分离格的一侧开设有进水口、另一侧的上部开设有第一出油口;所述的第二分离格的一侧开设有第二进油口、另一侧的上部开设有第二出油口,所述的第二进油口与所述的第一出油口相连通;所述的第三分离格的一侧开设有第三进油口、另一侧的上部开设有出油口,所述的第三进油口与所述的第二出油口相连通,所述的第一分离格、第二分离格以及第三分离格的底部设置有排水阀。
优选地,所述的进水口开设在所述的第一分离格的上部,所述的进水口连接有进水管,所述的进水管的出口伸入至所述的第一分离格的底部。
优选地,所述的第二进油口开设在所述的第二分离格的上部,所述的第二进油口连接有进水管,所述的进水管的出口伸入至所述的第二分离格的底部。
优选地,所述的第三进油口开设在所述的第三分离格的上部,所述的第三进油口连接有进水管,所述的进水管的出口伸入至所述的第三分离格的底部。
优选地,所述的进水口处设置有滤网。
由于上述技术方案运用,本发明与现有技术相比具有下列优点:
本发明通过设置三格或更多分离格利用物料的密度的物理特性,无须借助其它辅助设备自动进行油水分离,操作简单、方便、降低使用成本,提高浮油分离效率。
