申请日2012.08.31
公开(公告)日2014.08.27
IPC分类号C02F9/14
摘要

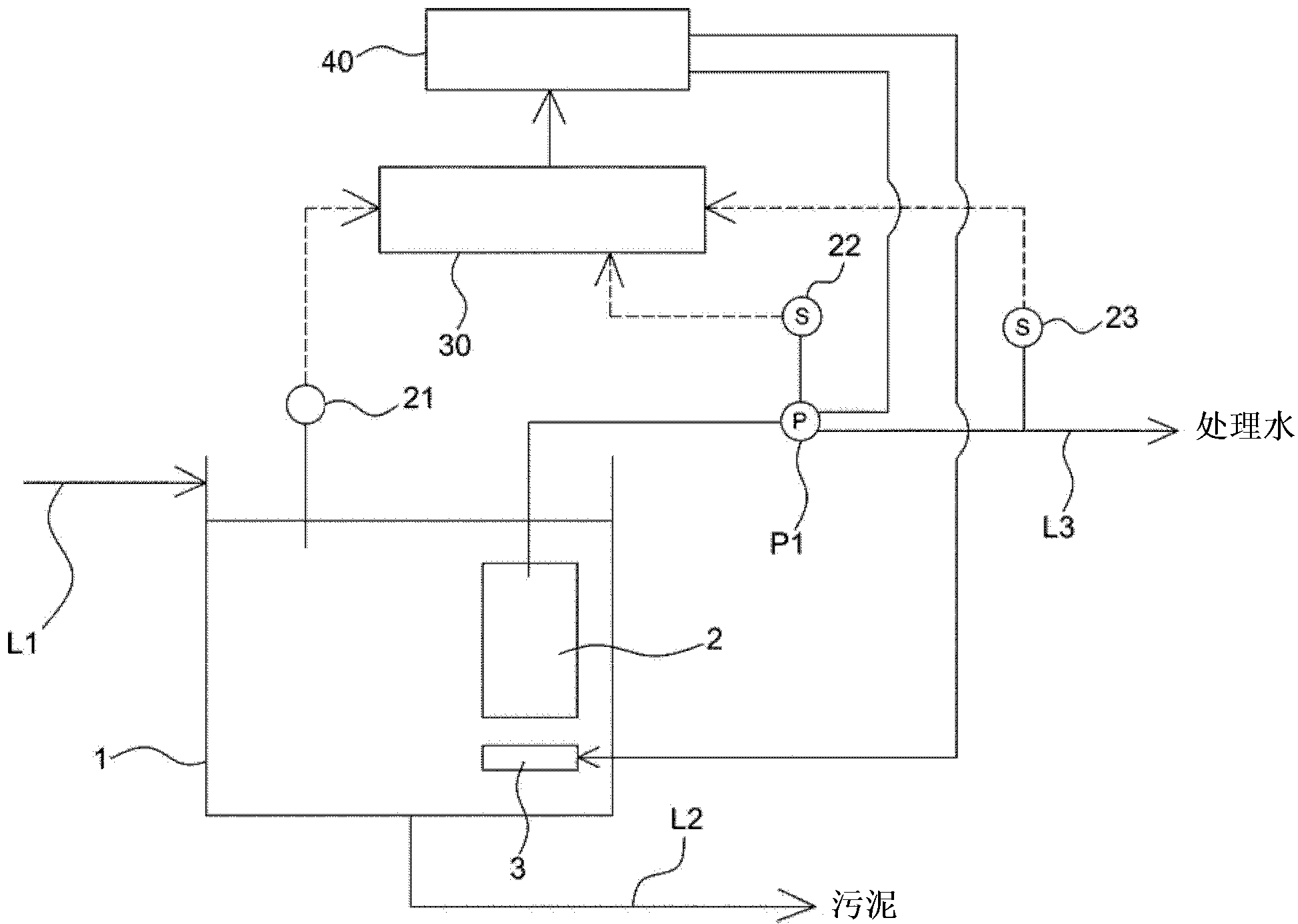

本发明提供水处理方法和水处理装置，该水处理装置能够抑制水处理装置的原始成本和维护成本，并且能够检测膜的堵塞状态。该水处理装置包括：膜模块(2);使被处理水通过膜模块(2)的送液泵(P1);测定送液泵(P1)的电力消耗的电力计(22);计量通过膜模块(2)后的过滤处理水的流量的流量计(23);和清洗时期检测单元(30)，其基于电力计(22)和流量计(23)的测定值，求取送液泵(P1)的每单位流量的电力消耗量，当与该电力消耗量相应的值超过规定值时，判断为已到清洗时间。
权利要求书
1.一种水处理装置，其特征在于，包括：
对被处理水进行膜过滤处理的膜模块;
使所述被处理水通过所述膜模块的送液泵;
测定所述送液泵的电力消耗的电力计;
计量通过所述膜模块后的过滤处理水的流量的流量计;和
清洗时期检测单元，其基于所述电力计和所述流量计的测定值， 求取所述送液泵的每单位流量的电力消耗量，当与该电力消耗量相应 的值超过规定值时，判断为已到清洗时间。
2.如权利要求1所述的水处理装置，其特征在于：
还具有：清洗所述膜模块的清洗装置;和
在所述清洗时期检测单元判断为已到清洗时间时，使所述清洗装 置工作规定时间的控制装置。
3.如权利要求1或2所述的水处理装置，其特征在于：
还具有测定所述被处理水的温度的温度计，
所述清洗时期检测单元基于由所述温度计测定出的被处理水的温 度，以利用所述被处理水的温度系数对所述电力消耗量进行修正而得 的值作为所述与电力消耗量相应的值。
4.如权利要求1或2所述的水处理装置，其特征在于：
还具有测定所述被处理水的温度的温度计，
所述清洗时期检测单元以所述电力消耗量作为所述与电力消耗量 相应的值，基于由所述温度计测定出的被处理水的温度，以利用所述 被处理水的温度系数对作为基准的阈值进行修正而得的值作为所述规 定值。
5.如权利要求1或2所述的水处理装置，其特征在于：
还具有活性污泥处理槽，在该活性污泥处理槽的下游或该活性污 泥处理槽内配置有所述膜模块。
6.如权利要求1或2项所述的水处理装置，其特征在于：
所述清洗装置是实施选自发泡、反洗、添加化学药品的反洗、刷 洗、放水清洗中的至少一种清洗方法的装置。
说明书
水处理方法和水处理装置
技术领域
本发明涉及由膜模块对被处理水进行膜过滤处理的水处理方法和 水处理装置。
背景技术
在使用膜模块的水处理装置中，被处理水中的悬浮物质、有机物 质等由于长时间的运转会逐渐堆积于膜的表面，膜被堵塞。如果膜被 堵塞，则导致膜压力上升、过滤流束下降等，净水效率下降，水处理 装置整体的运转效率下降。因此，在水处理装置的运转循环中，在规 定时间的膜过滤处理工序之后，清洗膜模块。
膜模块的清洗时期的判断，如专利文献1所记载的那样，一般进 行以下的方法：在膜模块的下游设置压差计，有规律地测定膜间压差， 基于膜间压差决定清洗时期。
现有技术文献
专利文献
专利文献1：日本特开第4018990号公报
发明内容
发明要解决的问题
但是，压差计是成本高的计量器件，因此由于设置压差计，存在 水处理装置的原始成本增加的问题。此外，压差计需要进行除去导压 管的堵塞等定期的维护，因此存在需要在维护上耗时、耗成本的问题。
于是，本发明的目的在于提供一种能够抑制水处理装置的原始成 本和维护成本，并且能够检测膜模块的堵塞状态的水处理方法和水处 理装置。
用于解决问题的方法
为了达成上述目的，本发明的水处理方法的特征在于：利用送液 泵使被处理水通过膜模块来进行膜过滤处理，当与上述送液泵的每单 位流量的电力消耗量相应的值超过规定值时，实施上述膜模块的清洗 处理。
当膜模块堵塞时，施加于送液泵的负载变大，送液泵的每单位流 量的电力消耗量变大。这样，送液泵的每单位流量的电力消耗量与膜 模块的堵塞状态具有高关联性。因此，根据本发明的水处理方法，当 与送液泵的每单位流量的电力消耗量相应的值超过规定值时，检测为 膜模块堵塞，于是清洗膜模块，因此能够消除膜模块的堵塞，长期稳 定地对被处理水进行膜过滤处理。此外，在检测膜模块的堵塞状态时， 不需要像现有技术那样设置压差计，仅是计量送液泵的电力消耗量和 过滤处理水的流量即可。它们为价廉且难以发生故障的计量器件，因 此能够抑制水处理装置的原始成本和维护成本。
本发明的水处理方法优选的是，测定上述被处理水的温度，以利 用上述被处理水的温度系数对上述电力消耗量进行修正而得的值作为 与所述电力消耗量相应的值，或者，以上述电力消耗量作为与上述电 力消耗量相应的值，测定上述被处理水的温度，以利用上述被处理水 的温度系数对作为基准的阈值进行修正而得的值作为上述规定值。其 理由是，如图4所示，液体的粘性依赖于温度而产生变化，一般来说 温度越高，液体的粘性越低。粘性的下降与泵的电力消耗下降相关联。 于是，预先制作图5所示的泵的特性图，计算出温度系数。根据该方 式，即使是由于温度使得流动性大幅变动的被处理水，也能够高精度 地检测膜模块的堵塞状态。因此，能够不依赖于膜模块的特性地高精 度地检测膜模块的堵塞状态，能够以最佳的定时清洗膜模块。
本发明的水处理方法优选的是，上述被处理水是活性污泥处理后 的活性污泥混合水。根据该方式，在被处理水含有有机物的情况下， 也能够利用活性污泥处理分解除去有机物，因此能够得到没有有机物 或夹杂物的极为清洁的过滤处理水。
本发明的水处理方法优选的是，上述清洗方法是选自发泡、反洗、 添加化学药品的反洗、刷洗、放水清洗中的至少一种。
此外，本发明的水处理装置的特征在于，包括：对被处理水进行 膜过滤处理的膜模块;使上述被处理水通过上述膜模块的送液泵;测 定上述送液泵的电力消耗的电力计;计量通过上述膜模块后的过滤处 理水的流量的流量计;和清洗时期检测单元，其基于上述电力计和上 述流量计的测定值，求取上述送液泵的每单位流量的电力消耗量，当 与该电力消耗量相应的值超过规定值时，判断为已到清洗时期。
根据本发明的水处理装置，具有清洗时期检测单元，其基于流量 计的测定值、电力计的测定值，求取送液泵的每单位流量的电力消耗 量，当与该电力消耗量相应的值超过规定值时，判断为已到清洗时期， 因此，即使不像现有技术那样设置压差计，也能够检测膜堵塞状态， 判断膜模块的清洗时期，能够抑制水处理装置的原始成本和维护成本， 长期稳定地对被处理水进行膜过滤处理。
本发明的水处理装置优选的是，还具有：清洗上述膜模块的清洗 装置;和在上述清洗时期检测单元判断为已到清洗时间时，使上述清 洗装置工作规定时间的控制装置。
本发明的水处理装置优选的是，还具有测定上述被处理水的温度 的温度计，上述清洗时期检测单元基于由上述温度计测定出的被处理 水的温度，以利用上述被处理水的温度系数对上述电力消耗量进行修 正而得的值作为上述与电力消耗量相应的值，或者，以上述电力消耗 量作为与上述电力消耗量相应的值，基于由上述温度计测定出的被处 理水的温度，以利用上述被处理水的温度系数对作为基准的阈值进行 修正而得的值作为上述规定值。
本发明的水处理装置优选的是，还具有活性污泥处理槽，在该活 性污泥处理槽的下游或该活性污泥处理槽内配置有上述膜模块。
本发明的水处理装置优选的是，上述清洗装置是实施选自发泡、 反洗、添加化学药品的反洗、刷洗、放水清洗中的至少一种清洗方法 的装置。
发明效果
根据本发明，当送液泵的与每单位流量的电力消耗量相应的值超 过规定值时，检测为膜模块发生堵塞，决定实施膜模块的清洗处理的 时期，因此，能够消除膜模块的膜的堵塞，长期稳定地对被处理水进 行膜过滤处理。此外，在检测膜的堵塞状态时，不需要像现有技术那 样设置压差计，能够抑制水处理装置的原始成本和维护成本。
