申请日2013.03.01
公开(公告)日2013.10.30
IPC分类号G01N1/44
摘要
本实用新型涉及一种用于高氯废水COD在线检测的消解杯具,包括消解杯体和消解杯盖,特征是:所述消解杯体分为内杯和外杯,内杯的内壁为光滑表面,并带磨口设计,与外杯隔离,为消解反应场所,外杯设有进口和出口,进口高度略高于内杯中液面,出口与进口错开设计,增加回路;所述杯盖也为磨口设计,并带有3个进液口和1个螺旋排气口。本实用新型的优点:1、外杯为内杯中溶液的消解反应提供恒温、稳定的环境,使内杯中溶液受热均匀,恒定;2、消解完全后,通过程序启动循环水,通过冷却水循环迅速冷却内杯中的消解液。
权利要求书

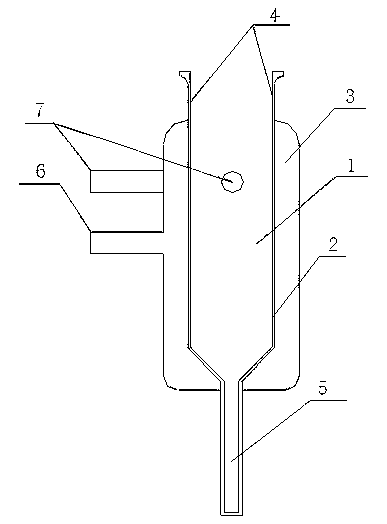

1.一种用于高氯废水COD在线检测的恒温消解杯具,包括消解杯体(1)和消解杯盖(8),其特征是:所述消解杯体分为内杯(2)和外杯(3),内杯(2)的内壁为光滑表面,并带磨口设计,与外杯(3)隔离,为消解反应场所,外杯设有进水口(6)和出水口(7),进水口(6)高度略高于内杯(2)中液面,出水口与进水口错开设计,增加回路;所述杯盖也为磨口设计,并带有3个进液口(9)和1个螺旋排气口(10)。
2.如权利要求1所述的消解杯具,其特征是:所述消解杯体(1)的外杯(3)出水口(7)的口径要大于进水口(6)口径,且进水口(6)与出水口(7)错开90度角度。
3. 如权利要求1所述的消解杯具,其特征是:所述消解杯盖(8)上有3个进液口(9)和1个排气口(10),排气口为螺旋形。
说明书
用于高氯废水COD在线检测的恒温消解杯具
技术领域
本实用新型涉及一种恒温消解杯具,尤其是一种用于高氯废水COD在线检测的恒温消解杯具。
技术背景
传统的消解杯基本上都是直接加热的,这样有两个缺陷,一个就是无法直接控制加热温度,容易发生局部过热,另一个就是冷却很缓慢。在线自动检测仪上,只有通过外接温控传感器来控制反应温度,通过延长冷却时间来使消解液冷却到室温。这就增加了在线检测仪的经济成本和时间成本。由于传统消解杯反应条件难以控制,在一定程度上也影响了仪器检测的准确性和稳定性。
发明内容
本实用新型目的是克服现有技术中存在的不足,提供一种用于高氯废水COD在线检测的消解杯具,保持消解反应的恒温体系,并在消解完后迅速冷却。
按照本实用新型提供的技术方案,所述用于高氯废水COD在线检测的消解杯具,包括消解杯体和消解杯盖,特征是:所述消解杯体分为内杯和外杯,内杯的内壁为光滑表面,并带磨口设计,与外杯隔离,为消解反应场所,外杯设有进口和出口,进口高度略高于内杯中液面,出口与进口错开设计,增加回路;所述杯盖也为磨口设计,并带有3个进液口和1个螺旋排气口。
所述消解杯的杯体和杯盖均为一对一的磨砂接口。所述消解杯体(1)的外杯(3)出水口(7)的口径要大于进水口(6)口径,且进水口(6)与出水口(7)错开90度角度。
本实用新型的优点:
1、外杯为内杯中溶液的消解反应提供恒温、稳定的环境,使内杯中溶液受热均匀,恒定。
2、消解完全后,通过程序启动循环水,通过冷却水循环迅速冷却内杯中的消解液。
3、设计杯盖,取盖方便,便于人工清洗。同时,杯盖设计进液孔,便于试剂直接投加,准确、无污染、无残留;设计螺旋排气孔,增加回路,既能排气,又能减少溶液体积损失。
