申请日2013.03.01
公开(公告)日2013.08.14
IPC分类号E03F5/02
摘要
本实用新型是一种用于雨污水管道的砖砌排水检查井。该砖砌排水检查由井筒上半段和井筒下半段两部分组成,井筒下半段与混凝土预制管连接,筒下半段为方形井,井筒上半段为带圆角的方形,井筒上半段的最上面为圆形。本实用新型的排水检查井与常规的圆形砖砌检查井相比,增大了进人检查空间,进人检查空间增大20%~30%,提高了排水检查井施工效率。
权利要求书
1.一种用于雨污水管道的砖砌排水检查井,其特征在于砖砌排水检查由井筒上半段和井筒下半段两部分组成,井筒下半段与混凝土预制管连接,筒下半段为方形井,井筒上半段为带圆角的方形,井筒上半段的最上面为圆形。
2.根据权利要求1所述的用于雨污水管道的砖砌排水检查井,其特征在于井筒下半段高度为60~80cm。
3.根据权利要求1所述的用于雨污水管道的砖砌排水检查井,其特征在于井筒上半段高度为80~120cm。
说明书
一种用于雨污水管道的砖砌排水检查井
技术领域
本实用新型涉及市政与民用设施,具体是一种用于雨污水管道的砖砌排水检查井。
背景技术
市政、工业与民用建筑雨污水管道工程,雨污水管管径为200~600mm的排水检查井通常设计为圆形砖砌井。圆形砖砌排水检查井井内空间小,不利于进人到井内检查。另外,圆形砖砌检查井施工效率低。
发明内容
本实用新型的目的是克服现有圆形砖砌检查井的不足,提供一种设计合理、施工方便、能提高经济效益的用于雨污水管道的新型砖砌排水检查井。

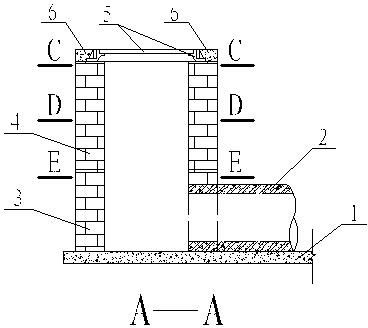

本实用新型的技术方案是:砖砌检查井井筒分上半段和下半段,井筒下半段与混凝土预制管连接,筒下半段为方形井,井筒上半段为带圆角的方形,井筒上半段的最上面为圆形。
本实用新型的排水检查井与常规的圆形砖砌检查井相比,进人检查空间增大20%~30%,施工效率提高30%~40%。
