申请日2012.10.13
公开(公告)日2013.03.20
IPC分类号C02F9/04; C02F1/24; C02F103/10; C02F1/76; C02F1/50; C02F1/40
摘要
本实用新型的油田污水二氧化氯杀菌装置属于污水处理设备，是由污水池、沉淀物过滤器和气浮分离器构成，污水池、沉淀物过滤器、气浮分离器、油水分离器、增压泵、二氧化氯发生器、水回收罐通过管道依次连接。本实用新型的油田污水二氧化氯杀菌装置，通过气浮分离器和油水分离器，避免了现有技术的重力分离的缺陷，结构更加合理、处理效果好。二氧化氯是一种水溶性的氢氧化剂。他不仅具有高效性广泛的杀菌能力，还具有灭藻、剥泥、防腐、抗霉、保险、除臭、氧化和漂白、脱色等多方面的功能。
权利要求书
1.油田污水二氧化氯杀菌装置，是由污水池(1)、沉淀物过滤器(2)和气浮分离器(3)构成，其特征在于污水池(1)、沉淀物过滤器(2)、气浮分离器(3)、油水分离器(4)、增压泵(5)、二氧化氯发生器(6)、水回收罐(7)依次通过管道连接。
2.如权利要求1所述的油田污水二氧化氯杀菌装置，其特征在于沉淀物过滤器(2)和气浮分离器(3)的第二个出口管路均连接至废渣排污池(8)。
3.如权利要求1所述的油田污水二氧化氯杀菌装置，其特征在于气浮分离器(3)的第三个出口管路和油水分离器(4)的第二个出口管路均连接至废油回收罐(9)。
4.如权利要求1所述的油田污水二氧化氯杀菌装置，其特征在于水回收罐(7)设有三个出口管路，第一个出口管路连接排放口(10)、第二个出口管路连接回注水泵(11)、第三个出口管路连接增压泵II(12)。
5.如权利要求4所述的油田污水二氧化氯杀菌装置，其特征在于水回收罐(7)通过回注水泵(11)连接至注水井(13)。
6.如权利要求4所述的油田污水二氧化氯杀菌装置，其特征在于水回收罐(7)通过增压泵II(12)与二氧化氯发生器(6)连接。
说明书
油田污水二氧化氯杀菌装置
技术领域
本实用新型属于污水处理设备，特别是涉及到油田污水二氧化氯杀菌装置。
背景技术
石油工业的蓬勃发展，对国民经济起了重要的推动作用，但是石油天然气勘探开发过程中产生的气、固、液等废弃物，若不加以处理，则会对生态环境产生极大的污染，其中钻井污水是勘探开发中最主要的污染源。随着石油、天然气勘探开发难度的加大，钻井深度的增加，钻井废水的量不断地增多，废水的成分也日益复杂，对废水的处理也越来越困难。现有的油田污水设备要么处理成本高昂，要么处理水平低下，根本满足不了生产和环保的需要。因此开发经济上可行，技术上可靠的钻井废水处理设备，对石油钻井单位而言，具有分厂迫切的现实意义。
发明内容
本实用新型旨在于克服现有技术的不足，提供了一种油田污水二氧化氯杀菌装置。

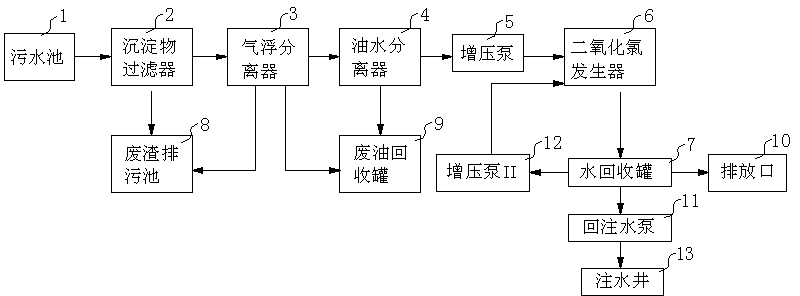

本实用新型的油田污水二氧化氯杀菌装置，是由污水池、沉淀物过滤器和气浮分离器构成，所述的污水池、沉淀物过滤器、气浮分离器、油水分离器、增压泵、二氧化氯发生器、水回收罐依次通过管道连接。
作为本实用新型的进一步改进，沉淀物过滤器和气浮分离器的第二个出口管路均连接至废渣排污池。
作为本实用新型的进一步改进，气浮分离器的第三个出口管路和油水分离器的第二个出口管路均连接至废油回收罐。
作为本实用新型的进一步改进，水回收罐设有三个出口管路，第一个出口管路连接排放口、第二个出口管路连接回注水泵、第三个出口管路连接增压泵II。
作为本实用新型的进一步改进，水回收罐通过回注水泵连接至注水井。
作为本实用新型的进一步改进，水回收罐通过增压泵II与二氧化氯发生器连接。
本实用新型的油田污水二氧化氯杀菌装置，通过气浮分离器和油水分离器，避免了现有技术的重力分离的缺陷，结构更加合理、处理效果好。二氧化氯是一种水溶性的氢氧化剂，它不仅具有高效性广泛的杀菌能力，还具有灭藻、剥泥、防腐、抗霉、保险、除臭、氧化和漂白、脱色等多方面的功能。
本实用新型中的油田污水二氧化氯杀菌装置，解决了油田出水中铁、硫及细菌含量高的问题，处理后的水质达到了注水水质指标;二氧化氯发生器具有除去水中铁离子和悬浮物的作用，能够净化水质，减低出水处理中的污泥残渣量;二氧化氯具有杀菌效果好、不受细菌耐药性影响的特点，因此工作寿命长，水处理成本低;二氧化氯具有很强的氧化性，可以氧化FeS等附着在油田输送管线和堵塞在井底的污垢，既能清洗污垢，又起到杀灭细菌的作用，提高了井眼周围的渗透率和注水效率。
