申请日2012.10.12
公开(公告)日2013.01.02
IPC分类号C02F1/00
摘要
本发明公开了一种箱式水处理设备，包括箱体，在箱体内设有过滤污水的传送网带，在箱体内底部设有抽水泵，在箱体内设有四个转轴，其中一转轴连接有减速电机，传送网带依次绕过上述各转轴，在两个压转轴之间的这段传送网带底部并排设有多个用以支撑传送网带的滚轮，在传送网带的下方设有收集过滤水的漏斗，在传送网带上部设有污水排放管，所述的污水排放管通过连接管连接抽水泵，在箱体内还设有污物收集箱和用以吹落传送网带上污物的鼓风机。本发明可由货车货箱改装而成，因此便于移动，机动性强;抽水泵吸起过滤室内的污物、污水并排入传送网带上，水通过网眼流入漏斗中，而污物随网带前行掉落至污物收集箱内，实现了污水处理。
权利要求书
1.一种箱式水处理设备，其特征是：包括箱体，在箱体内设有过滤污水的传 送网带，在箱体内底部设有抽水泵，在箱体内左上角、右上角、左下角、 右下角位置处各设有一转轴，其中一转轴连接有减速电机，所述的传送网 带依次绕过上述各转轴，在左上角转轴右侧、右上角转轴左侧各设有一用 以拉紧传送网带的压转轴，压转轴抵住传送网带，在两个压转轴之间的这 段传送网带底部并排设有多个用以支撑传送网带的滚轮，在两个压转轴之 间的这段传送网带的下方设有收集过滤水的漏斗，漏斗底部的出水口通过 水管连接到箱体外，在两个压转轴之间的这段传送网带上部设有污水排放 管，所述的污水排放管通过连接管连接抽水泵，在左上角、左下角两个转 轴底部设有污物收集箱，左上角、左下角两个转轴之间这段传送网带的内 侧设有用以吹落传送网带上污物的鼓风机。
2.根据权利要求1所述的一种箱式水处理设备，其特征是：在左上角、左下 角两个转轴之间还设有压转轴，所述的压转轴抵住传送网带使其绷紧。
3.根据权利要求1所述的一种箱式水处理设备，其特征是：所述的传送网带 宽度为70～100cm，传送网带的网眼大小为100～500μm。
说明书
一种箱式水处理设备
技术领域
本发明涉及一种水处理设备，特别涉及一种便于移动的箱式水处理设备。
背景技术
中国实用新型专利(专利号:201120333420.3)公开了一种水处理装置，包 括多级过滤室，是由顺序连接的第一过滤室、第二过滤室、第三过滤室和第四 过滤室，上述两两相邻的过滤室之间开有流道，在每个过滤室内都设有过滤材 料，通过各个过滤室对水进行过滤，达到净化水的目的。
但各过滤室中的过滤材料使用久了会堆积大量污物，需要对其进行清洗， 以往的清洗方法是将过滤材料取出用清水冲洗，虽然起到了洁净的作用，但污 物仍旧会随水流入下水道或者河流中，造成二次污染，不利于环保。
发明内容
本发明针对上述现有技术中存在的不足，提供了一种便于移动，可收集污 物，避免污物随意排放的箱式水处理设备。
本发明的技术方案是这样实现的：

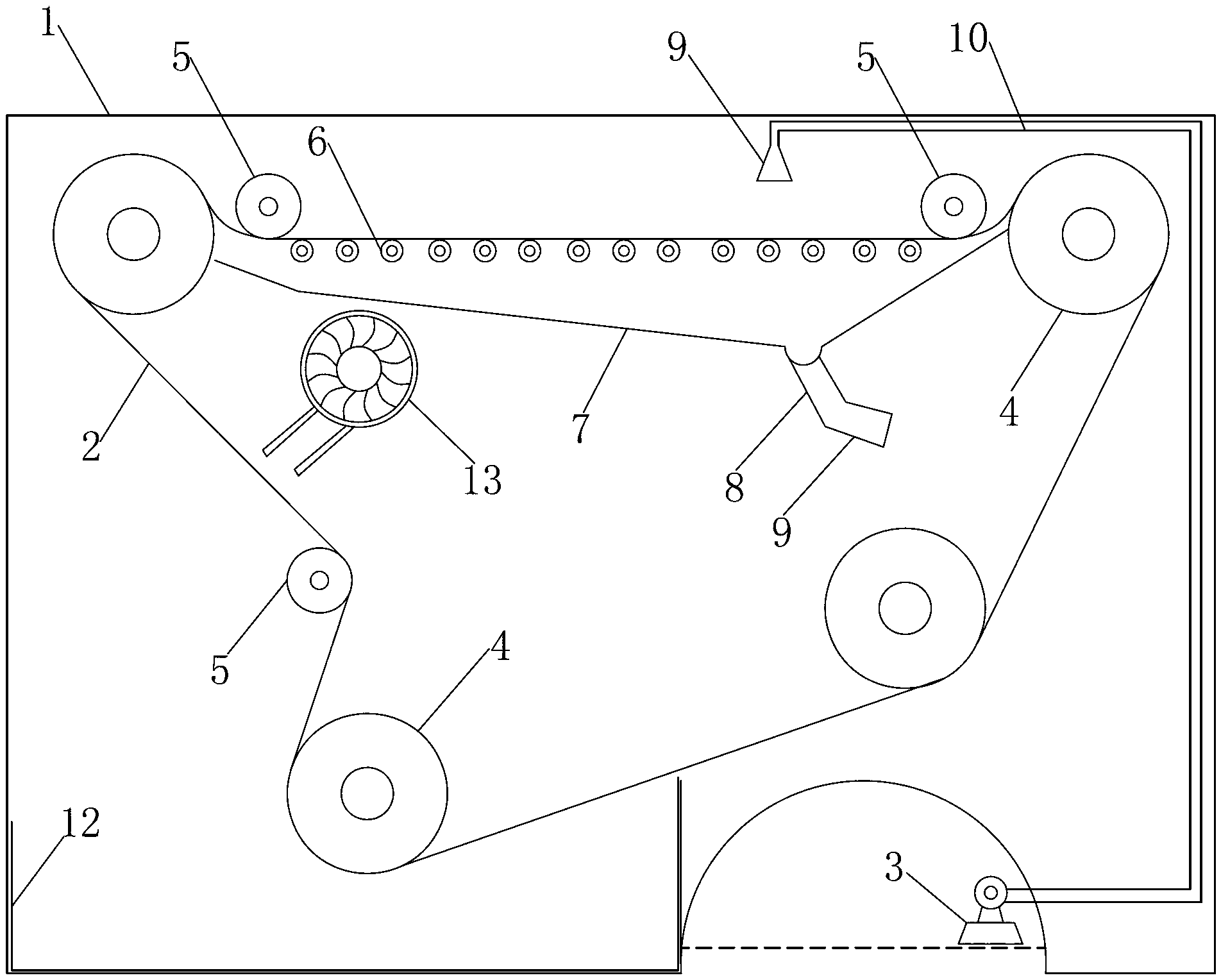

一种箱式水处理设备，包括箱体，在箱体内设有过滤污水的传送网带，在 箱体内底部设有抽水泵，在箱体内左上角、右上角、左下角、右下角位置处各 设有一转轴，其中一转轴连接有减速电机，所述的传送网带依次绕过上述各转 轴，在左上角转轴右侧、右上角转轴左侧各设有一用以拉紧传送网带的压转轴， 压转轴抵住传送网带，在两个压转轴之间的这段传送网带底部并排设有多个用 以支撑传送网带的滚轮，在两个压转轴之间的这段传送网带的下方设有收集过 滤水的漏斗，漏斗底部的出水口通过水管连接到箱体外，在两个压转轴之间的 这段传送网带上部设有污水排放管，所述的污水排放管通过连接管连接抽水泵， 在左上角、左下角两个转轴底部设有污物收集箱，左上角、左下角两个转轴之 间这段传送网带的内侧设有用以吹落传送网带上污物的鼓风机。
作为优选，在左上角、左下角两个转轴之间还设有压转轴，所述的压转轴 抵住传送网带使其绷紧。
作为优选，所述的传送网带宽度为70～100cm，传送网带的网眼大小为 100～500μm。
采用了上述技术方案的本发明的设计思想及有益效果是：
本发明为一种箱式水处理设备，可由货车货箱改装而成，因此便于移动， 机动性强;传送网带在减速电机及转轴的作用下转动，抽水泵吸起过滤室内的 污物、污水，通过连接管送入污水排放管，再将污物排入传送网带上，水通过 网眼流入漏斗中，再回流到箱体外的原水池内，而污物留在传送网带上并进一 步随网带前行最终掉落至污物收集箱内，这部分污物被收集起来，届时可以作 肥料使用;另外还设置有鼓风机，作用是将传送网带上的残留污物吹入污物收 集箱，防止堵塞网孔。
